单缸内燃机曲轴活塞连杆传动总成

　　这套曲柄连杆机构是往复式内燃机最核心的运动转换单元，整套三维结构完整还原了单缸动力单元从活塞往复直线运动到曲轴旋转扭矩输出的全部传动链路，在小型通用汽油机、微型柴油机、教学演示样机以及小型工程机械动力端的结构设计中，这类总成的布局逻辑完全通用。

　　从实际工况用途来看，该机构承担着把燃烧做功行程里活塞承受的燃气爆发压力，通过连杆传递到曲轴曲柄销，将活塞沿气缸轴线的上下往复运动转化为曲轴的连续回转运动，向外输出可驱动负载的旋转扭矩，同时在进气、压缩、排气三个非做功行程里，依靠曲轴飞轮端储存的转动惯量反过来带动活塞完成整套循环动作。建模时完整保留了活塞、活塞环槽、活塞销、连杆大头、连杆轴瓦、曲柄臂、主轴颈、输出轴端以及底部支撑轴承座的全部配合结构，没有做多余的简化省略，结构工程师在做同类型动力单元方案选型时，可以直接参考各部件的相对位置与装配约束关系。

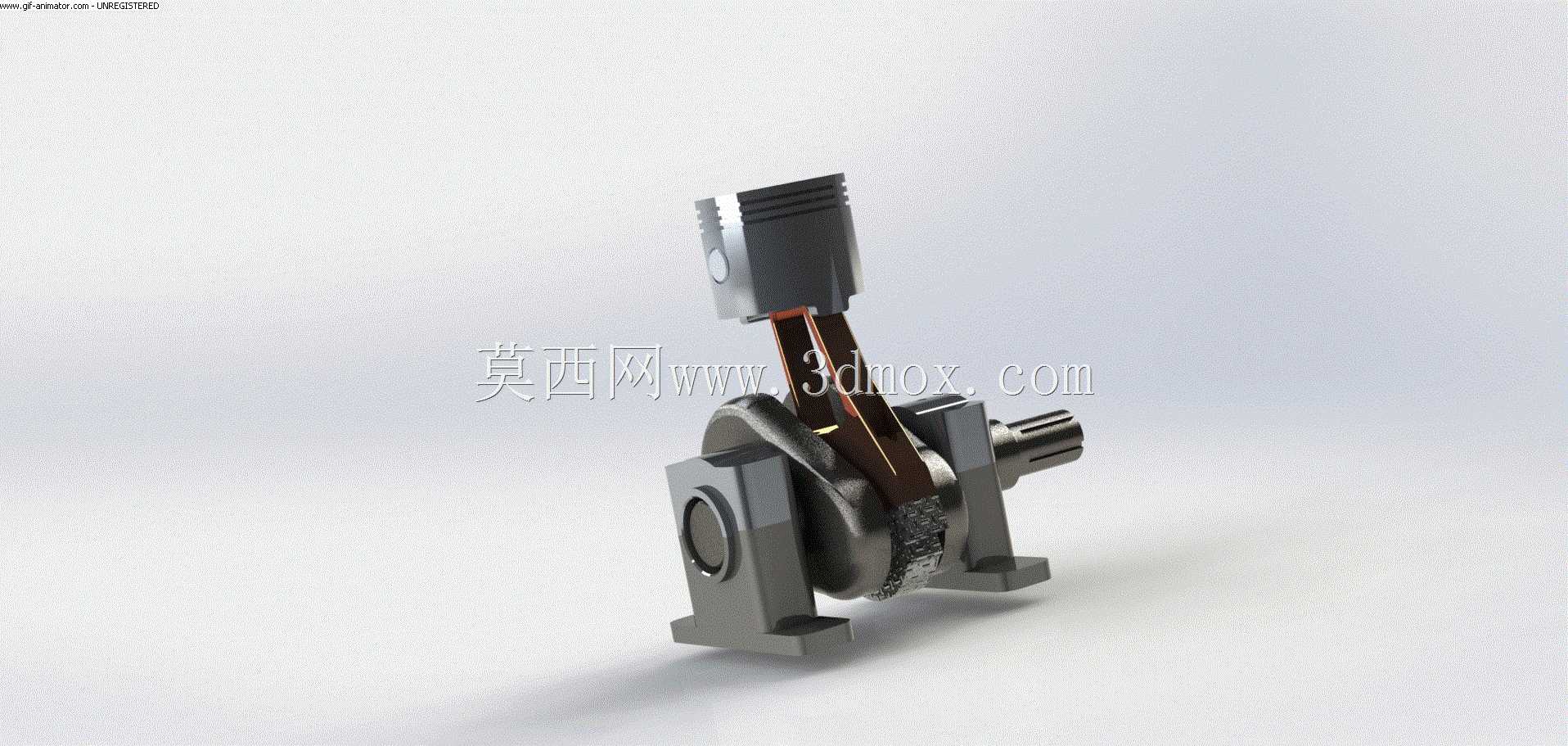

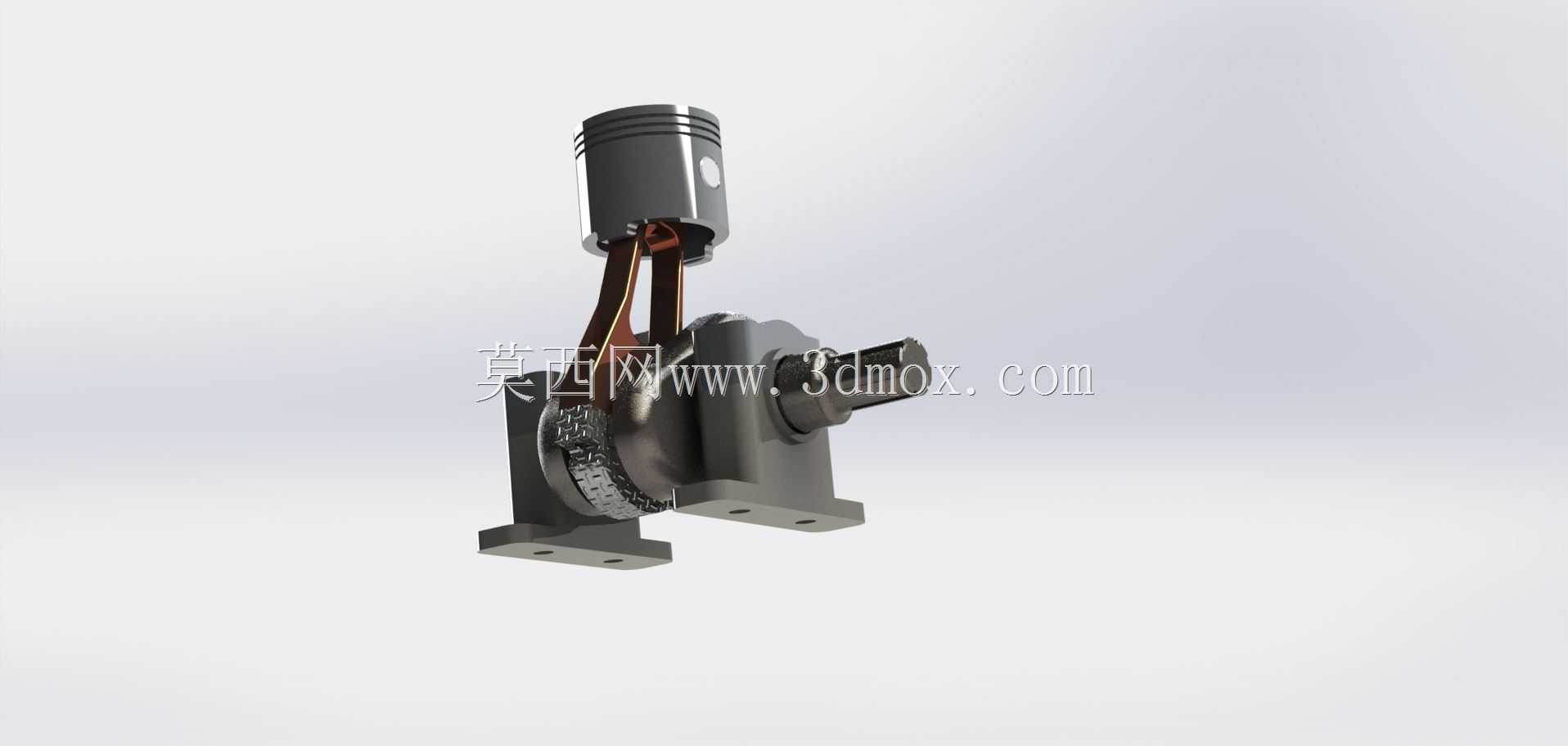

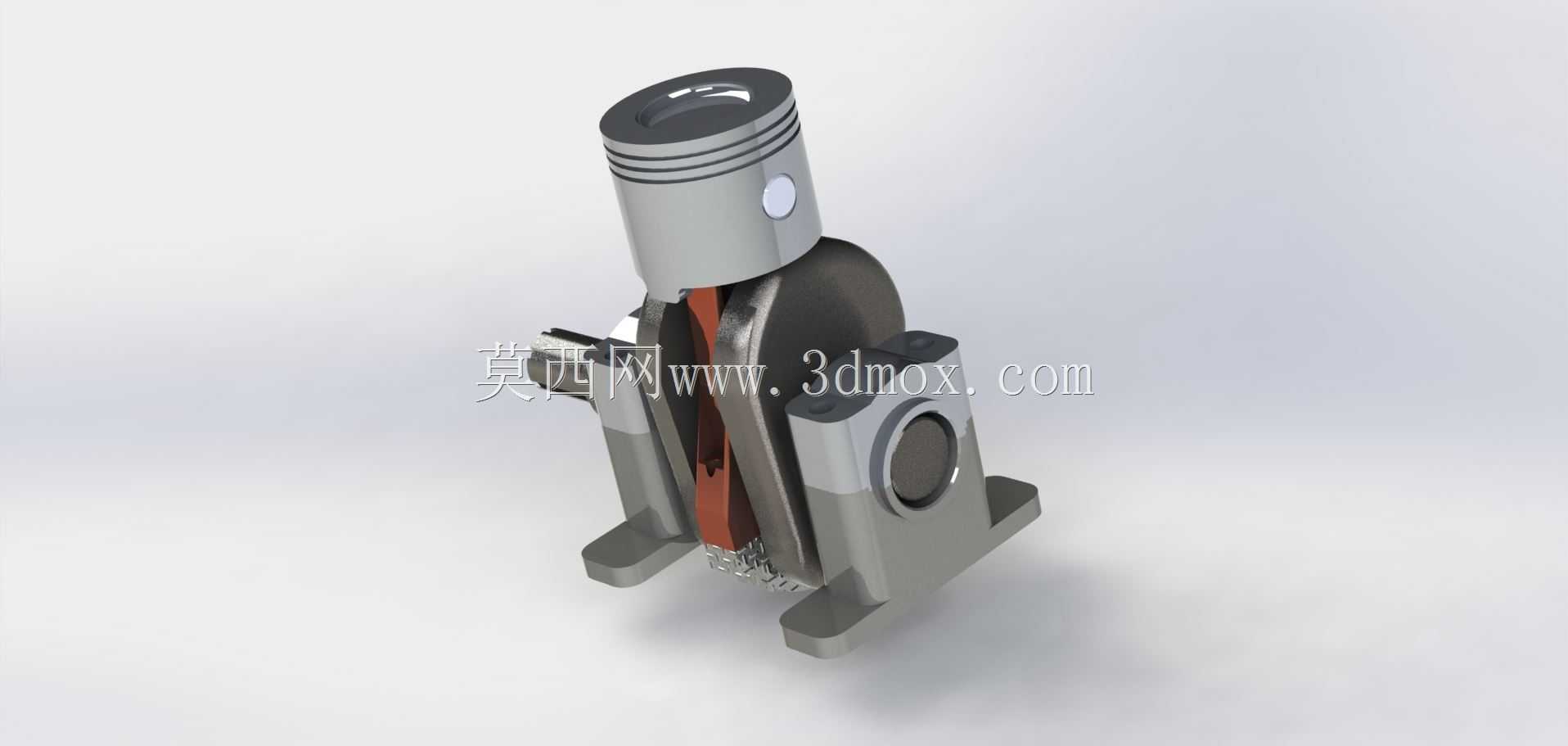

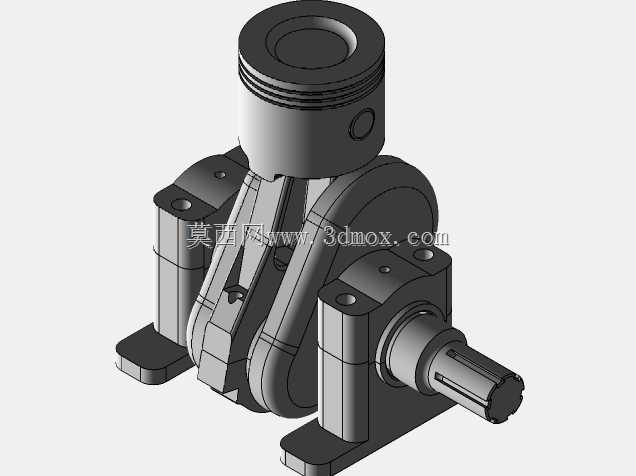

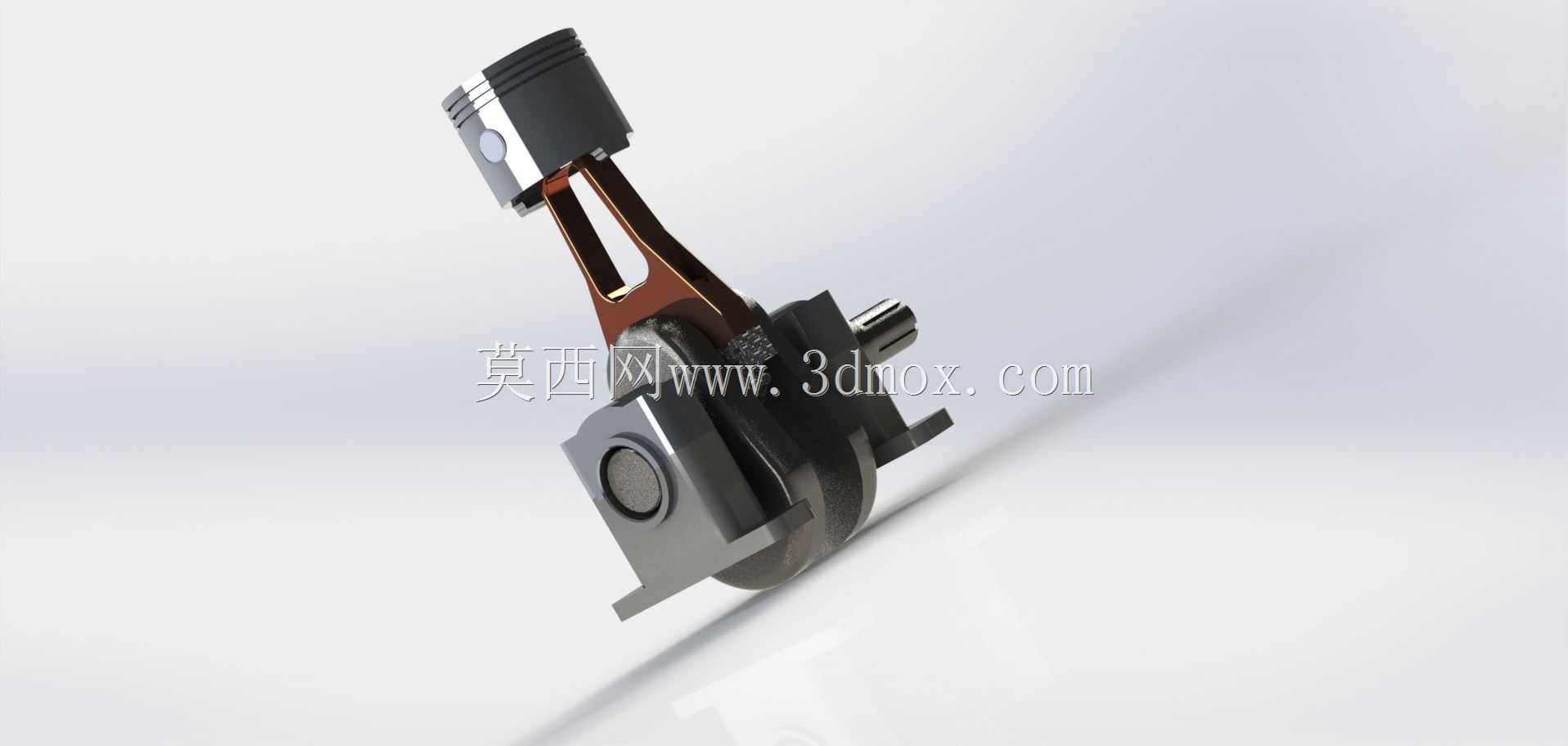

　　设计思路上首先要保证的是运动干涉校验：活塞在上止点位置时，活塞顶面不能与气缸盖气门区域发生碰撞，在下止点位置时，活塞裙部不能撞击曲轴曲柄臂的平衡重；连杆在随曲轴做平面摆动的全过程中，杆身两侧不能和气缸体内壁、曲轴箱内腔轮廓发生刮擦。图中可见的两侧立式支撑座对应曲轴的两个主轴承安装位，主轴承座的底脚预留了螺栓安装孔，实际装机时底脚贴合面需要做铣削加工保证平面度，两个支撑孔的同轴度公差通常需要控制在0.02mm以内，避免曲轴运转时出现轴颈偏磨、卡滞甚至断裂的问题。

　　外形与安装边界方面，整套总成的轴向尺寸由曲轴输出端长度、曲柄臂厚度、连杆大头宽度以及两侧主轴承座的安装厚度叠加决定，径向方向的最大轮廓出现在曲柄平衡重随曲轴回转时扫过的圆周范围，设计曲轴箱内腔时必须在这个扫掠轮廓外围留出至少3~5mm的安全间隙，同时还要预留润滑油飞溅的空间。活塞的外圆柱面和气缸套之间采用间隙配合，活塞上的环槽用于安装气环与油环，气环负责密封燃烧腔的高压燃气，油环则刮除气缸壁上多余的润滑油，避免机油窜入燃烧室。活塞销采用全浮式配合逻辑，工作状态下活塞销既可以在连杆小头衬套孔内转动，也可以在活塞的销座孔内小幅转动，让销的外周磨损均匀，两端通过卡环限位防止销子轴向窜出刮伤气缸壁。

　　连杆部分做成大头分体式结构，连杆盖通过两根高强度螺栓与杆身紧固，大头内孔安装轴瓦，轴瓦表面的减磨合金层可以大幅降低曲柄销的磨损，装配时连杆螺栓需要按照规定扭矩分步拧紧，保证大头孔的圆度符合设计要求。曲轴的曲柄臂做成偏心结构，曲柄销的轴线和主轴颈轴线的偏心距就是活塞行程的一半，这个偏心距直接决定了内燃机的排量大小，平衡重的轮廓形状和配重质量需要经过动平衡校核，抵消活塞与连杆往复运动产生的一阶、二阶惯性力，降低整机运转时的振动幅度。曲轴的输出端加工有键槽，用于安装飞轮或者动力输出联轴器，把扭矩传递给后续的传动系统。

　　在三维建模过程中需要重点验证各运动部件的配合间隙：活塞销和销座孔、连杆小头衬套的配合间隙，曲柄销和连杆大头轴瓦的配合间隙，主轴颈和主轴承座轴瓦的配合间隙，所有间隙都要按照热胀冷缩的工况预留合理范围，保证发动机在达到工作温度时各运动副不会因为零件膨胀出现抱死。这类总成的结构设计合理性直接决定了内燃机的运转平顺性、使用寿命与可靠性，是动力机械结构设计中最经典的核心传动机构。
