V型布局双缸动力装置结构设计

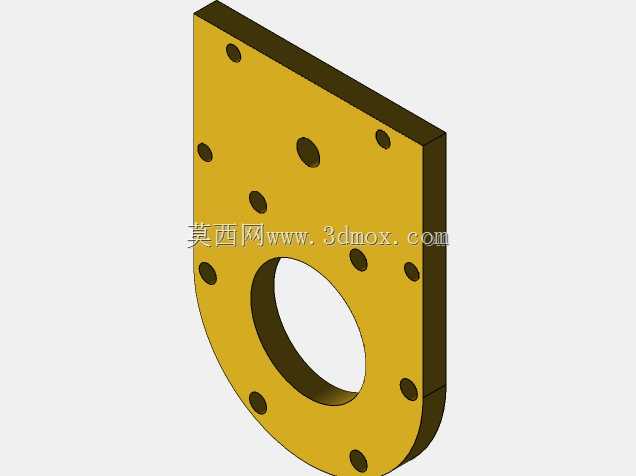

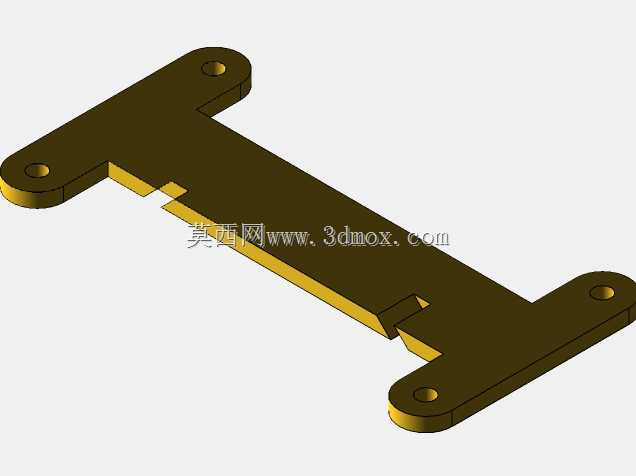

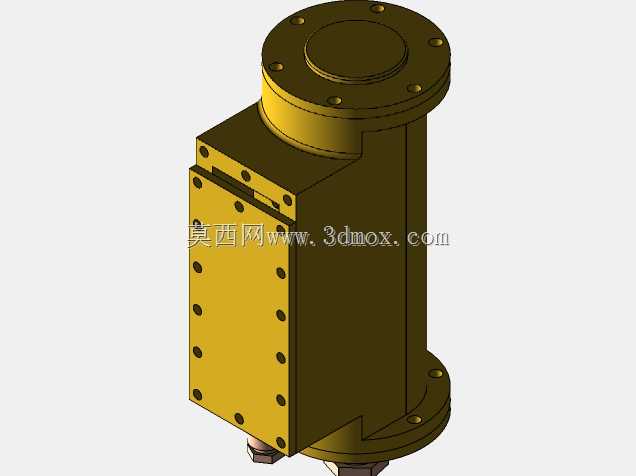

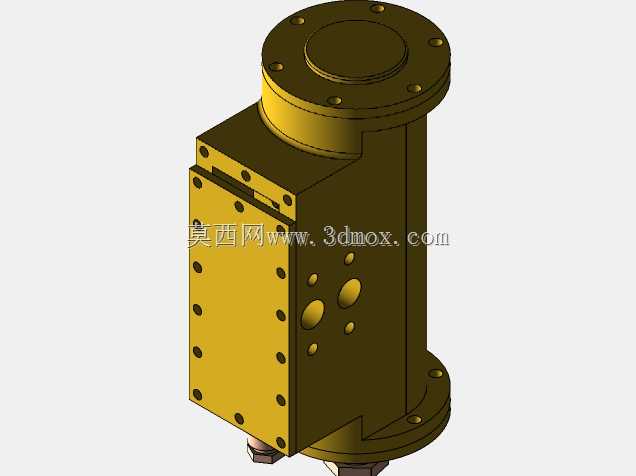

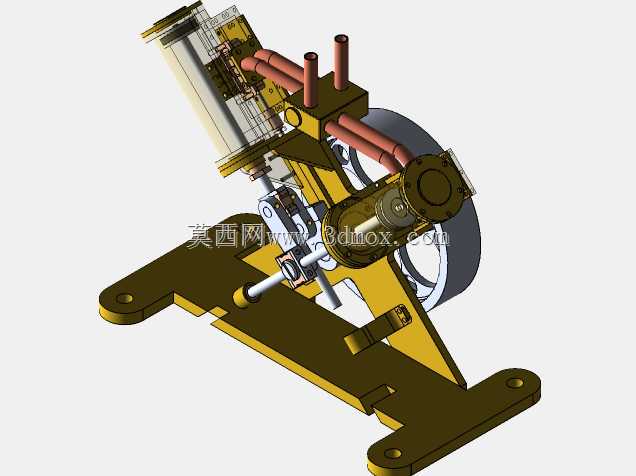

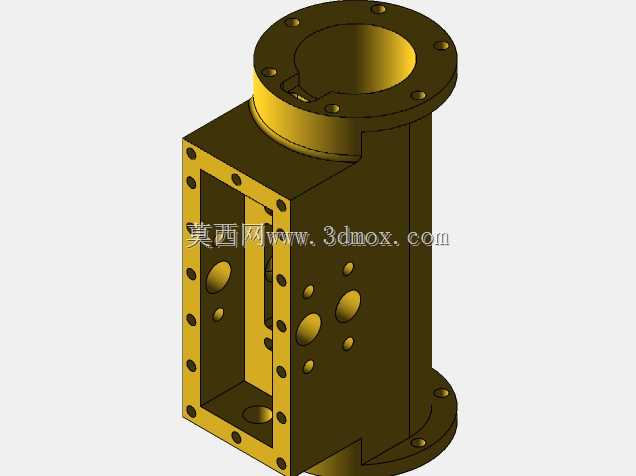

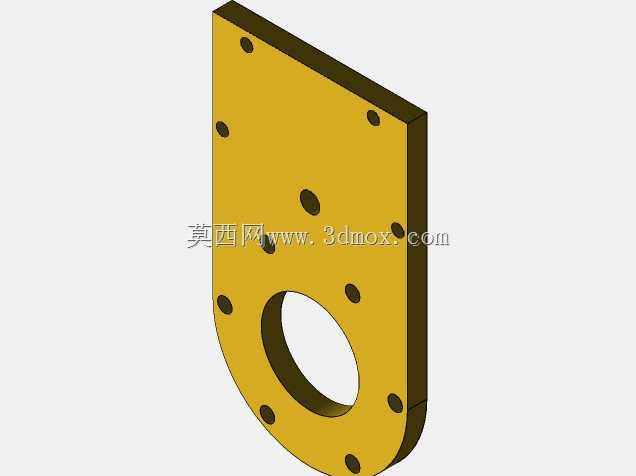

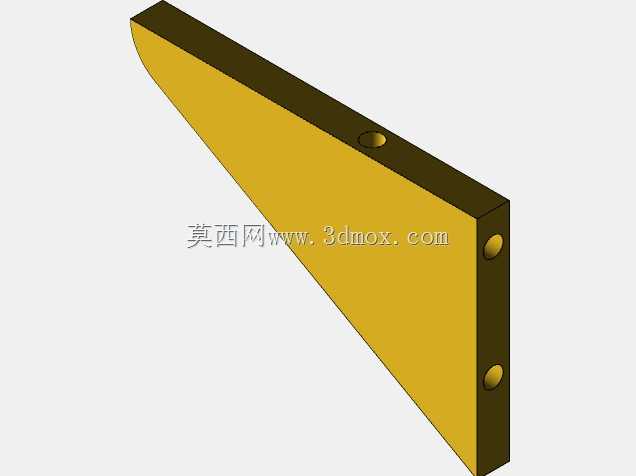

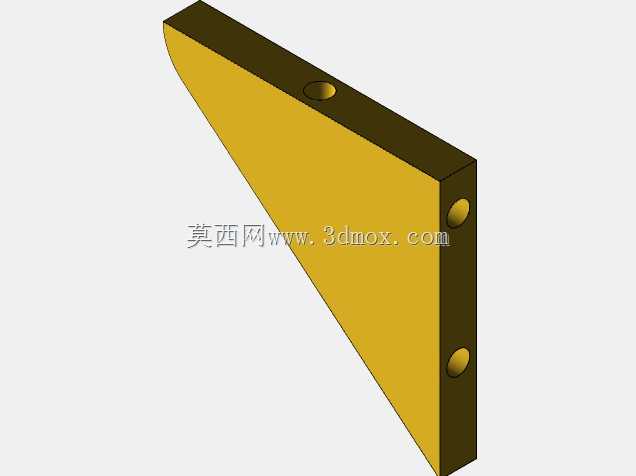

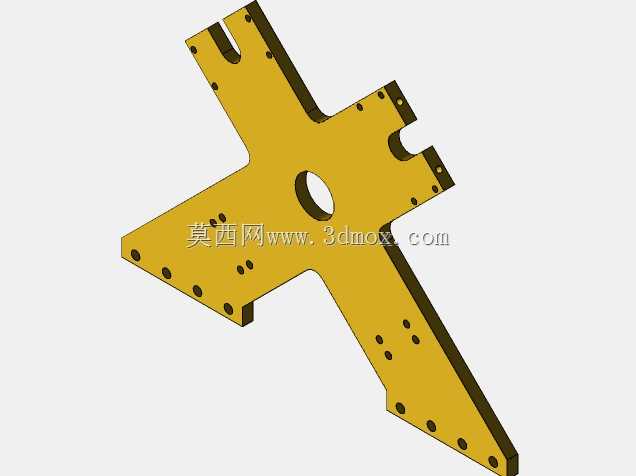

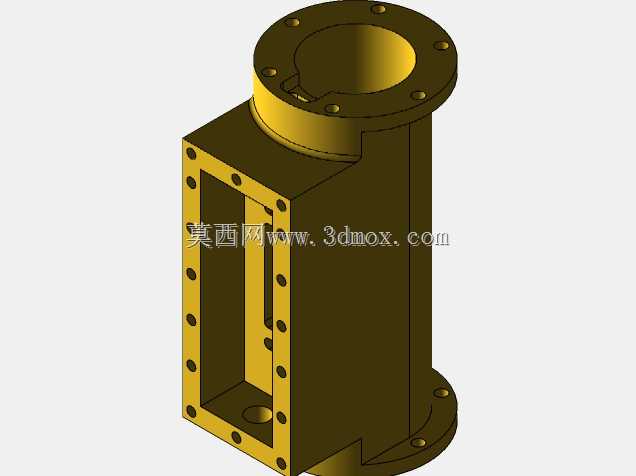

　　在小型通用动力、教学演示、微型代步设备的动力配套场景中，V型双缸结构的动力装置始终占据着独特的应用位置，相较于直列双缸布局，V型排布的缸体能够有效缩短整机轴向尺寸，降低动力单元的整体重心，在对安装空间有紧凑要求的小型设备上适配性更强。这套V型双缸动力结构的设计，首先围绕安装基座的刚性需求展开，底部的一体式安装支座采用带加强筋的L型弯折结构，两个安装支脚分别延伸至缸体组件与飞轮端的下方，每个支脚预留两个同轴的螺栓过孔，安装孔位的中心距经过匹配小型台架、教学实验台的通用安装尺寸设计，能够直接适配多数现有小型动力测试台架的安装接口，无需额外制作转接板。缸体部分采用60度夹角的V型排布设计，这个角度的选择经过反复的动平衡校核，

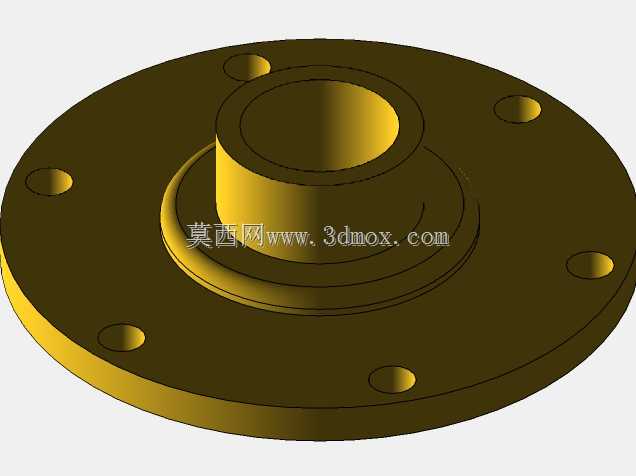

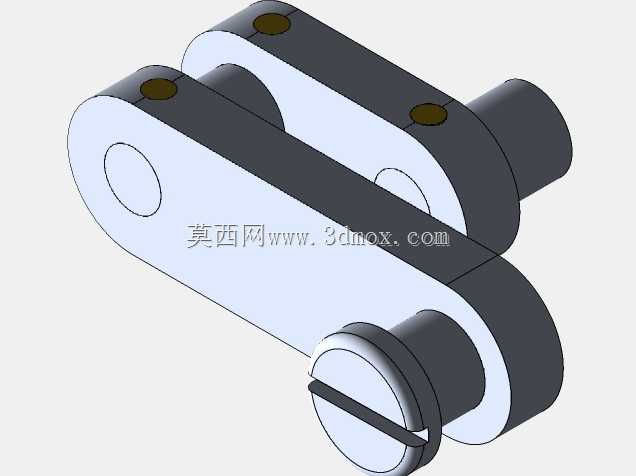

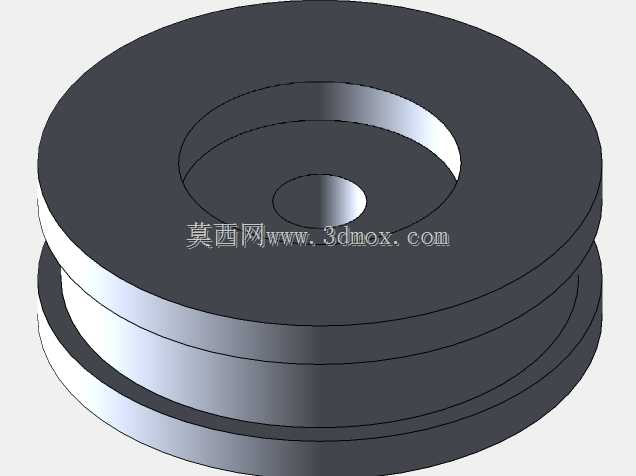

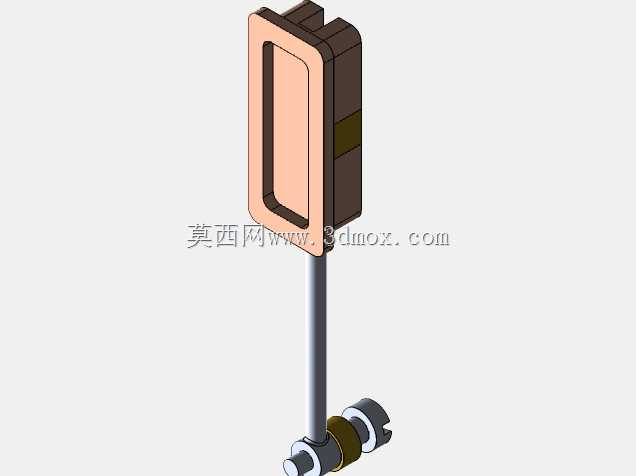

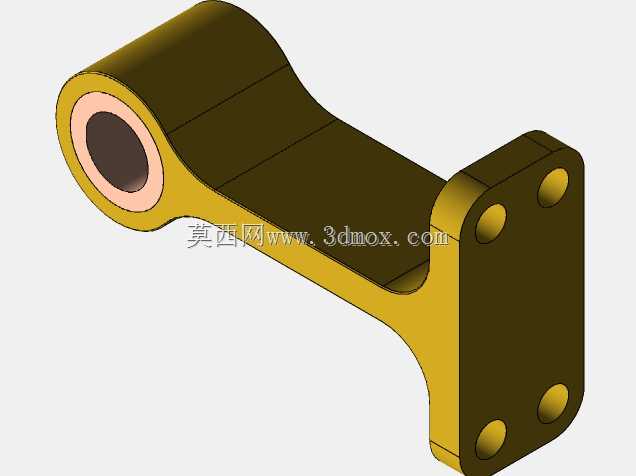

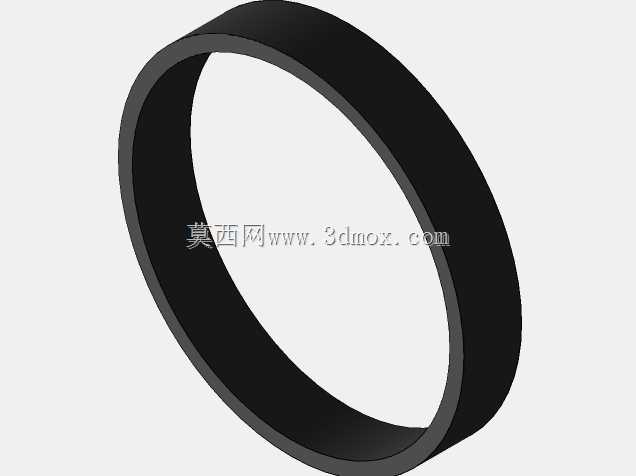

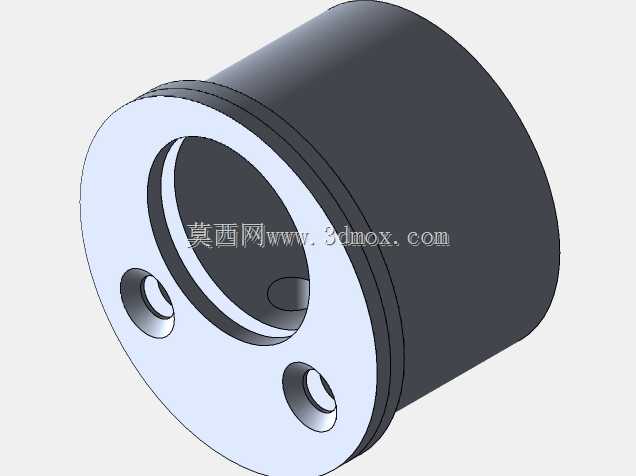

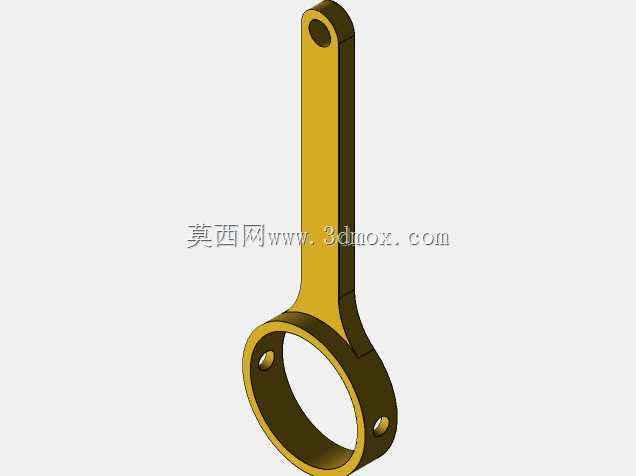

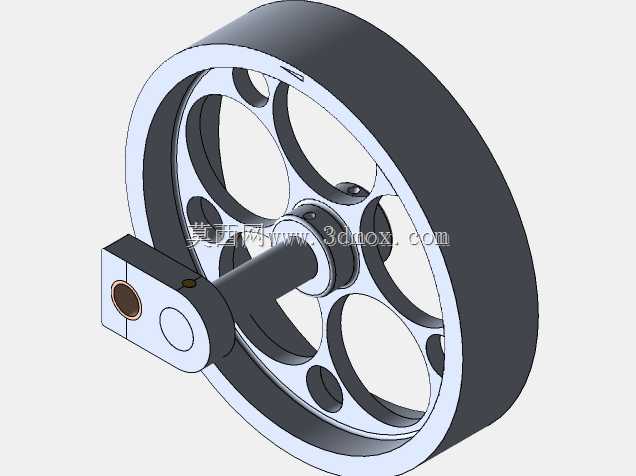

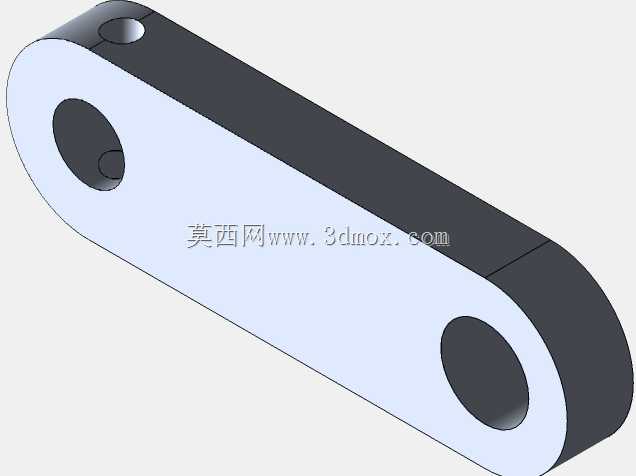

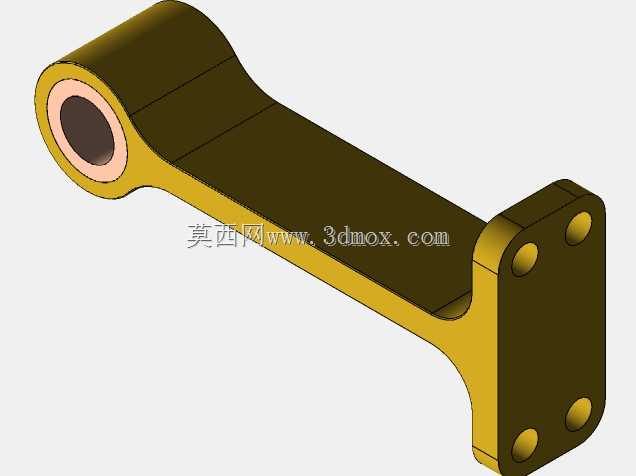

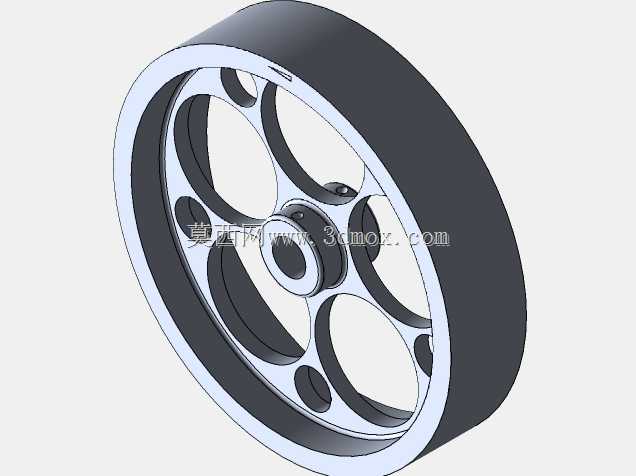

　　能够让两个活塞往复运动产生的一阶惯性力实现部分抵消，降低整机运行时的振动幅度，同时缸体夹角区域预留了足够的管路布置空间，进排气歧管可以顺着夹角空间走向排布，避免管路与运动部件产生干涉。曲柄连杆机构的设计是整套结构的核心，曲轴采用整体式锻造结构的建模思路，两个曲柄销的相位差与缸体夹角精准匹配，连杆采用分体式大头设计，方便后续的装配与维护，活塞部分预留了活塞环的安装槽位，建模时还原了活塞销的浮动连接结构，能够直观展示往复运动到旋转运动的转换过程。飞轮端布置在曲轴的输出侧，大直径的飞轮结构能够储存做功行程的冗余能量，带动曲轴顺利越过上下止点，保证动力输出的连续性，飞轮端面预留了动力输出接口的安装位，可以根据不同的应用场景连接带轮、

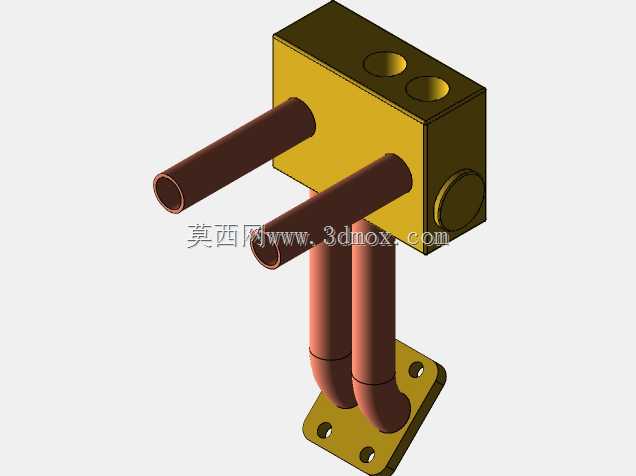

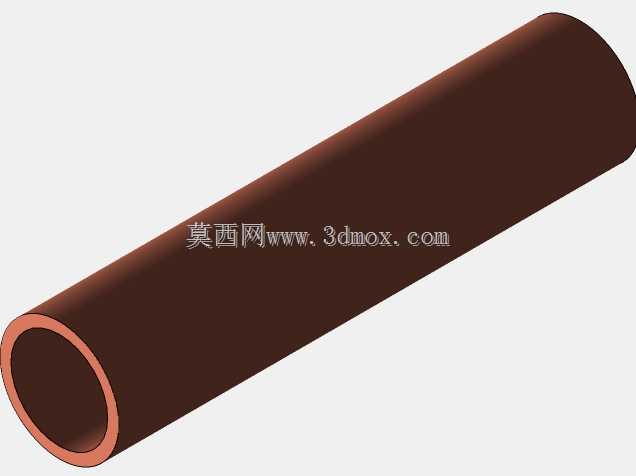

　　联轴器等传动部件，实现动力向外输出。冷却管路的布置顺着缸体外侧走向，采用硬管弯折成型的走向设计，管路固定点直接集成在缸体的铸造凸台上，减少额外的固定支架零件数量，降低整机的零件总数与装配复杂度。在设计过程中，特意对所有运动部件的运动包络进行了校核，活塞运行到上止点与下止点时，不会与缸盖、曲轴箱产生碰撞，连杆摆动过程中不会与缸体内壁、相邻缸的连杆产生干涉，所有旋转部件的外缘与固定结构之间预留了足够的安全间隙，避免运行过程中出现刮蹭。整机的外形尺寸控制在小型动力单元的常规范围内，宽度方向不超过安装支脚的最大跨度，高度方向从安装底面到缸盖顶部的尺寸经过优化，不会因为V型布局导致整机高度过高，适配多数小型设备的动力舱安装边界。

　　这套结构既可以作为内燃机原理教学的演示模型，帮助学习者直观理解V型发动机的工作过程与结构组成，也可以作为小型通用动力设备开发的结构参考，在其基础上调整缸径、行程参数，匹配对应的配气、供油系统，即可衍生出适配不同功率需求的实际动力产品，建模过程中对所有配合面的公差带、装配顺序都做了对应的结构预留，符合实际机械加工与装配的工艺要求，不存在无法落地的理想化结构设计。
