手动夹紧式钻孔定位工装钻模结构

项目分类:工装 发布时间:2022-05-13 ID:635744
  • 手动夹紧式钻孔定位工装钻模结构
  • 手动夹紧式钻孔定位工装钻模结构
  • 手动夹紧式钻孔定位工装钻模结构
  • 手动夹紧式钻孔定位工装钻模结构
  • 手动夹紧式钻孔定位工装钻模结构
  • 手动夹紧式钻孔定位工装钻模结构
  • 手动夹紧式钻孔定位工装钻模结构
  • 手动夹紧式钻孔定位工装钻模结构

  这套手动夹紧式钻模主要面向中小批量机加工工位的孔位定位需求,在台式钻床、立式钻削加工单元以及配套工装台面上都可以直接布置使用。日常加工中遇到异形支座、小型钣金件、型材端头需要保证孔位同轴度与边距公差时,直接划线打样冲的方式很容易因进给偏移、工件窜动造成孔位超差,而这类带快速夹紧功能的钻模可以把工件定位、压紧、钻套引导三个动作整合在同一基座上,操作者松开顶部星形把手即可放入待加工坯料,旋紧后压头通过弹簧预紧结构均匀施压,避免单点压紧造成的工件翘起。

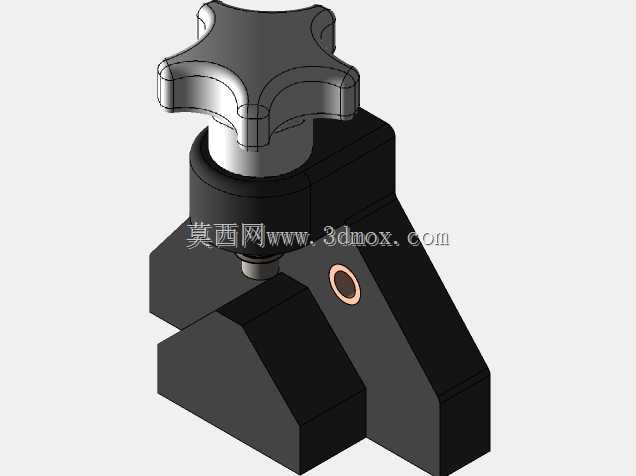

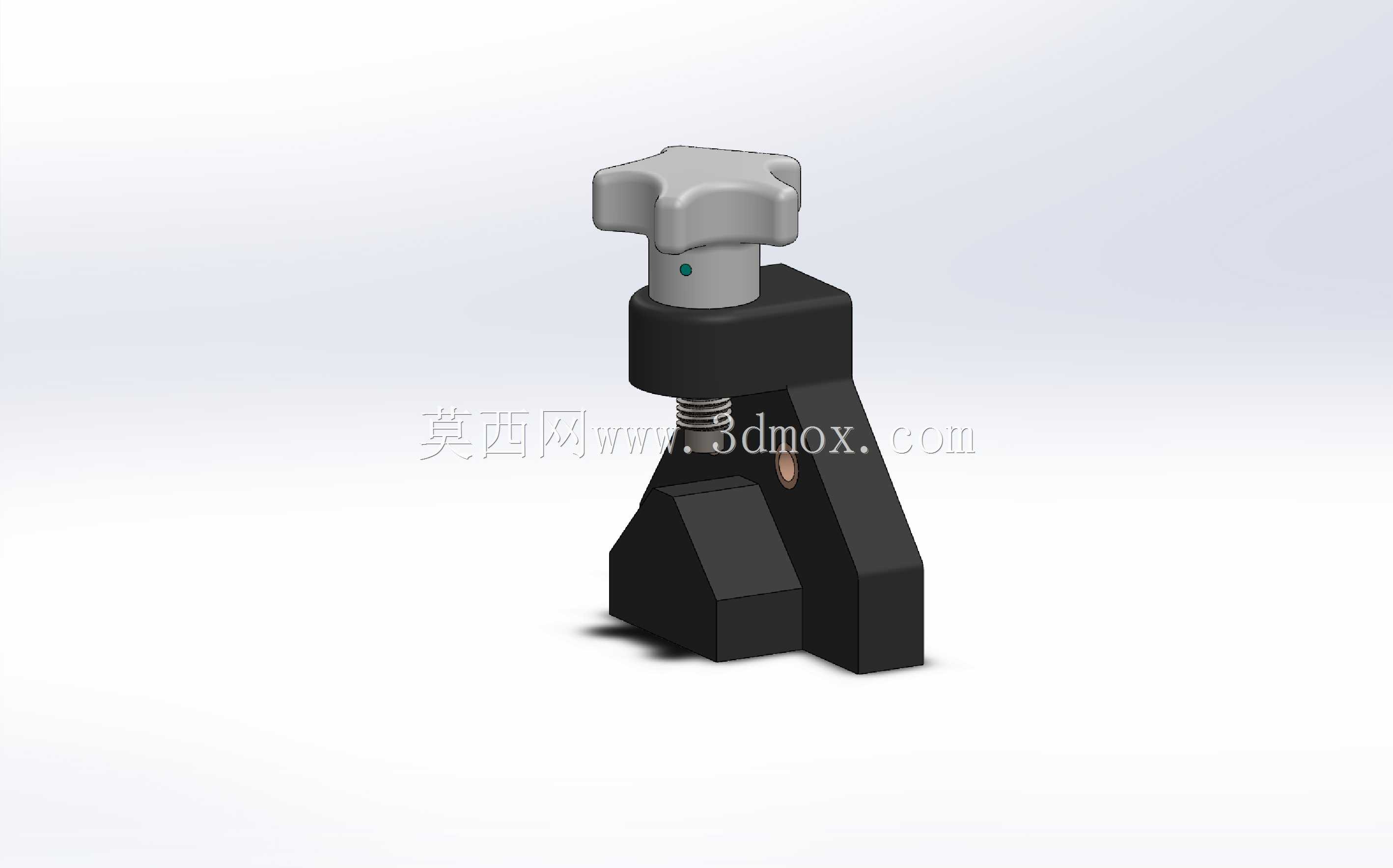

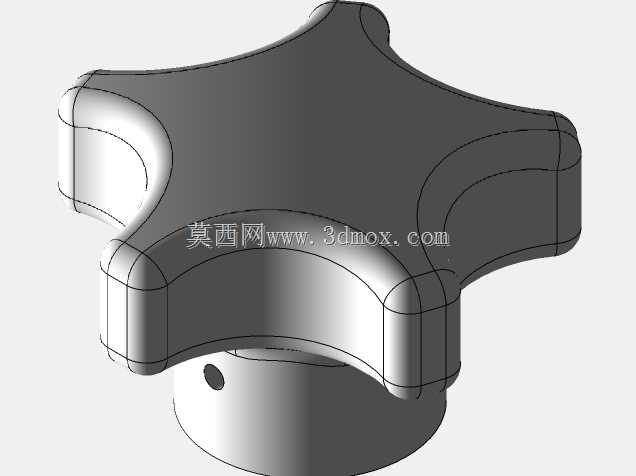

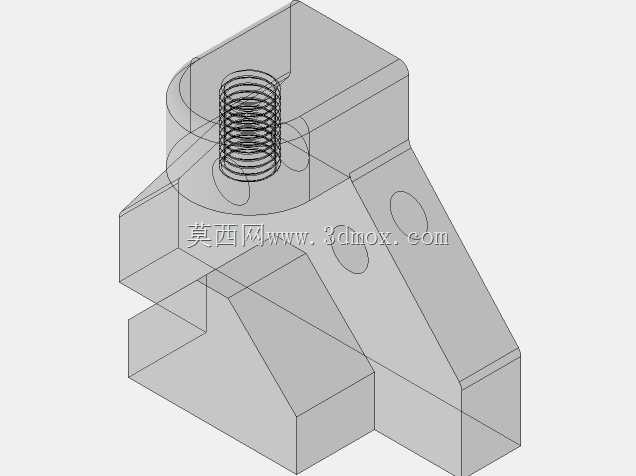

  从结构布局来看,整个钻模采用C型开式夹座作为承载主体,底部两个阶梯支撑面直接贴合工装工作台面,侧面预留的锁紧槽可以配合T型螺栓把整套夹具固定在钻床工作区域,安装边界不需要额外定制过渡连接板;夹座开口宽度按照常见小型工件的夹持范围设计,既可以容纳方块形坯料,也能对带台阶的支座类零件进行侧向定位。顶部的星形旋钮采用大直径多瓣造型,操作者戴劳保手套也可以单手旋拧,旋钮下方的压头内置压缩弹簧,夹紧行程中弹簧先吸收空行程间隙,接触工件后再传递锁紧力,不会因为刚性硬顶压伤已加工表面。

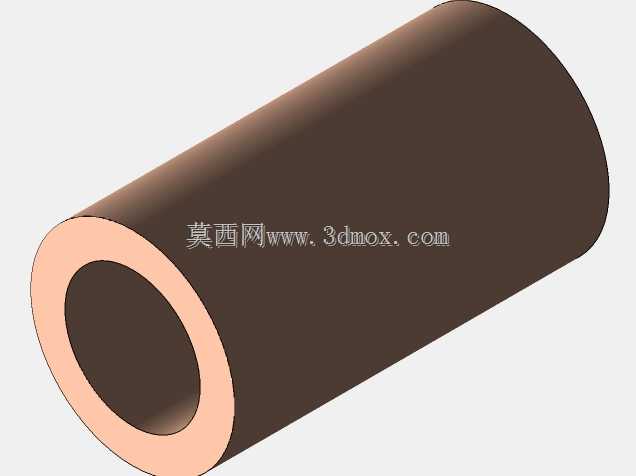

  钻模的导向部位设置在夹座正对钻削进给的轴线上,钻套嵌入夹座本体的安装孔内,钻头下行时先穿过钻套内孔再接触工件,钻套的高精度内孔可以约束钻头的横向摆动,尤其是加工小直径深孔时,能够显著减少钻头入钻偏斜、折断的概率。夹座侧面的细小定位销用于工件侧向初定位,坯料放入后靠紧定位面即可保证每一件的钻孔边距一致,不需要逐件划线找正,在批量加工时可以把单工位装夹时间压缩到数秒,同时孔位位置度的一致性远高于手动划线作业。

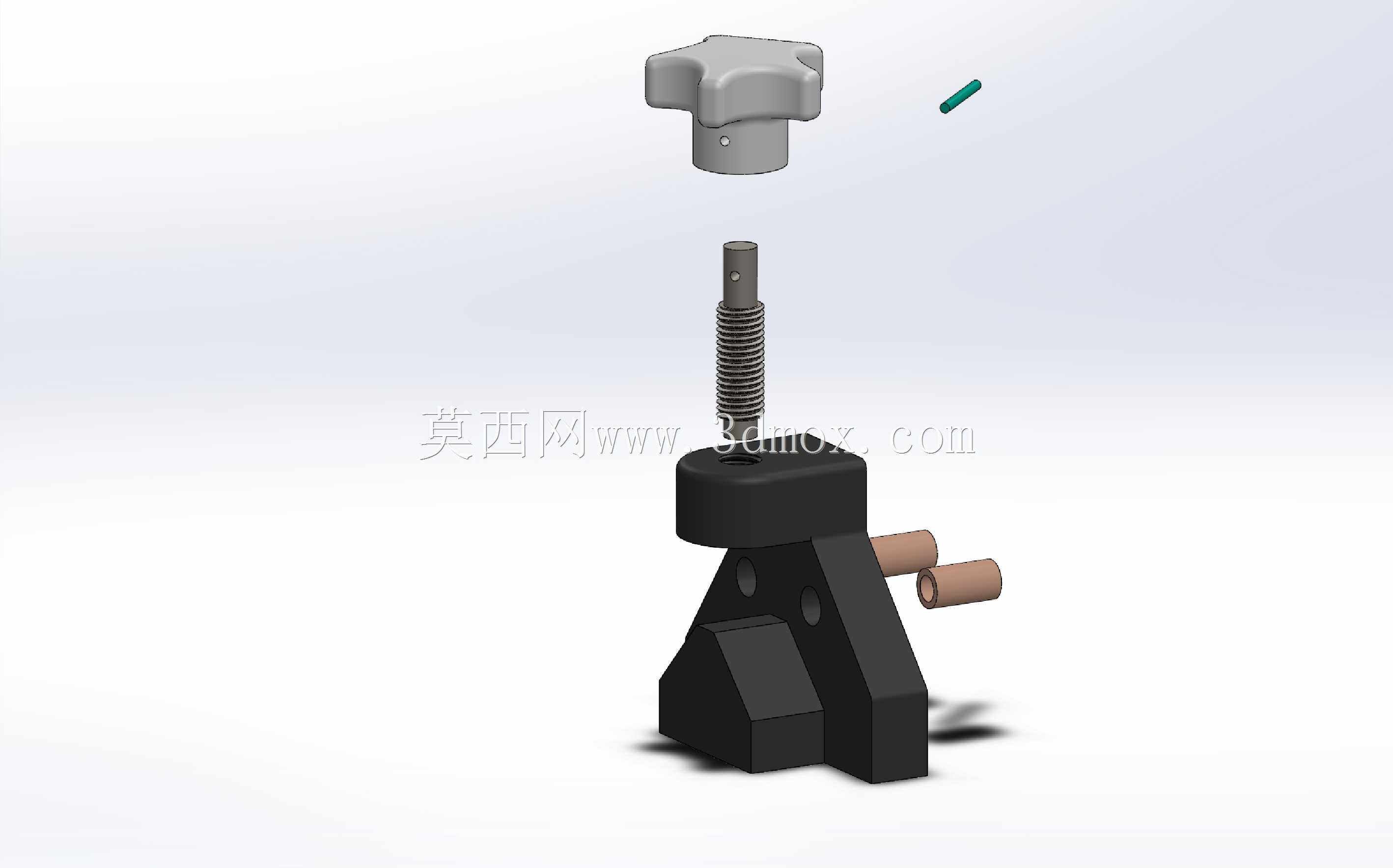

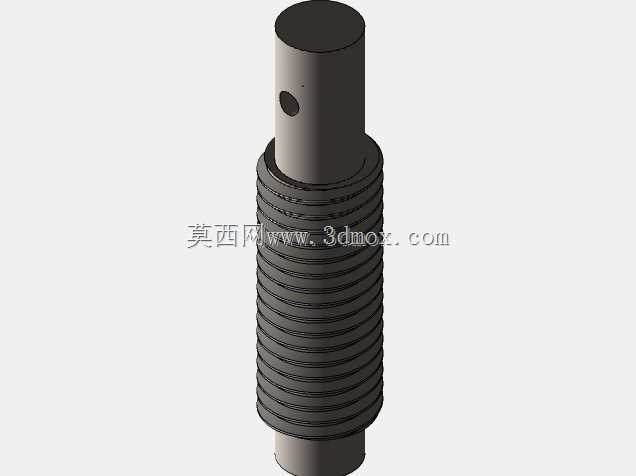

  设计这套工装时首先考虑的是车间现场的操作便利性:整体没有复杂的气动、液压管路,不需要外接动力源,在零散修配、单件小批生产的工位上不会因为气源、油路布置限制使用位置;夹座主体采用一体式块状结构,刚性足够承受钻削进给的轴向反力,钻削过程中不会出现基座颤振。其次是维护性,夹紧螺杆、弹簧、压头都属于可拆换结构,长期使用后如果压头工作面磨损、弹簧弹力下降,可以单独拆换零件,不需要整体报废工装;钻套作为易损件也采用标准嵌装结构,更换不同内径的钻套即可适配不同直径的钻头,适配多规格孔加工需求。

  在实际工位排布时,这套钻模的整体高度控制在普通台钻的主轴行程覆盖范围内,底部支撑的 footprint 尺寸小巧,既可以单台独立使用,也可以在多工位组合工装上并排布置多套,配合顺序作业完成工件多个面的钻孔工序。夹座的开口避让空间充分,钻削完成后钻头退回时,切屑可以直接从开口侧排出,不会在夹具内部积屑,日常清理只需要擦拭定位面与钻套端面即可。针对不同厚度的工件,夹紧螺杆的有效行程覆盖了常见小型零件的厚度区间,不需要额外加装垫块即可完成压紧;如果遇到外形特殊的异形工件,也可以在夹座定位面上加装定制定位块,在不改动主体结构的前提下扩展适配范围。

  从工艺验证的角度看,这类钻模在新产品试制阶段的优势尤为明显,当工件的孔位公差要求在IT8~IT10区间、生产批量从数件到数百件时,定制专用大型钻模的成本偏高,而这种紧凑型手动钻模既可以快速完成孔位精度验证,也能直接承担小批量生产任务。工装的受力路径非常清晰:钻削轴向力从钻套传递到夹座本体,再通过底部支撑面分散到工作台,夹紧反力由C型夹座的开口臂承担,整体力流闭环没有薄弱的悬臂环节,长期使用后夹座本体的变形量可以控制在工装允许的公差范围内。同时整套结构没有突出的尖锐边角,操作过程中手部活动区域远离钻头进给路径,车间作业的安全性也得到兼顾。
