手动杠杆式小型工件推送夹紧装置

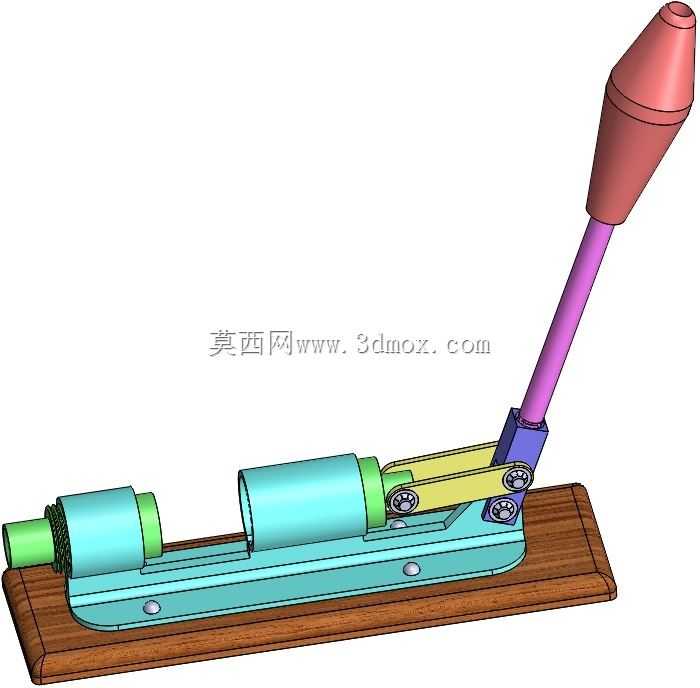

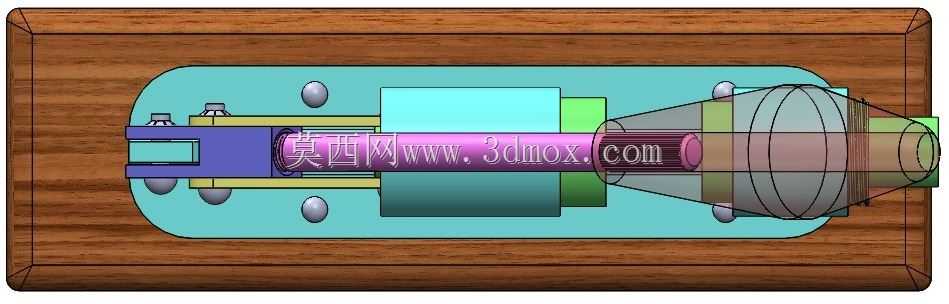

　　这套手动杠杆式推送夹紧装置的整体结构围绕桌面级小型工装的实际作业需求搭建，底座采用整块实木质感的安装平台，所有金属执行组件均固定在平台上方的长条形金属安装基板上，基板通过多颗沉头螺钉与底座锁紧固定，安装时可直接将整个装置摆放在钳工台、装配工位或者小型实验台面上，不需要额外在工作台面大面积开孔，仅需在底座对应位置预留两个固定孔位即可完成整机锁附，整机的横向长度控制在小臂可轻松操作的范围内，操作手柄抬升至最高位置时的竖向高度适配普通成年坐姿操作的手臂抬起高度，不会出现操作时手臂过度抬高产生疲劳的问题，横向操作空间仅需在装置左右两侧各预留十余厘米的避让空间即可，不会占用过多工位面积。

　　从实际应用场景来看，这类机构常出现在小型零件的压装工位、细杆类工件的轴向送料工位、简易打标设备的工件推送位，以及教学实训里的连杆机构演示台面上。在小批量零部件装配场景中，工人不需要配置气动或者液压动力源，仅通过扳动斜向布置的操作手柄，就能带动整套连杆机构完成动作，输出端的套筒组件会沿着基板上的水平导向方向做直线往复运动，套筒内孔可适配不同直径的推杆、顶杆或者压头，针对不同的作业需求，只需要更换套筒前端的执行端头，就能完成工件顶推、小零件压入、工位物料推送、薄件对位夹紧等不同作业，在没有压缩气源的野外维修工位、学校实训教室、小型手工作坊里，这种纯机械手动机构的可靠性远高于依赖动力源的自动化工装，不会出现气管漏气、电路故障导致设备停摆的问题。

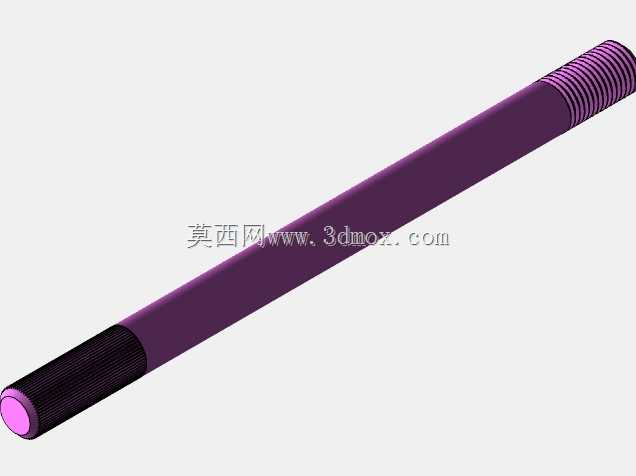

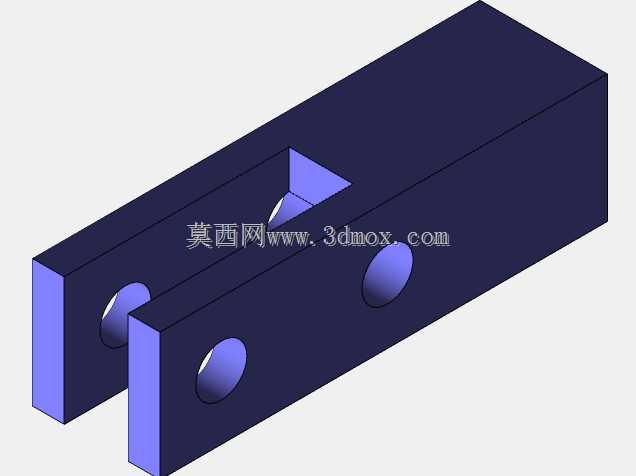

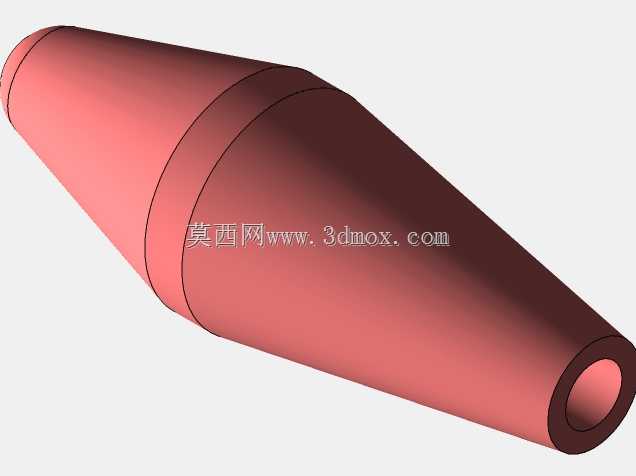

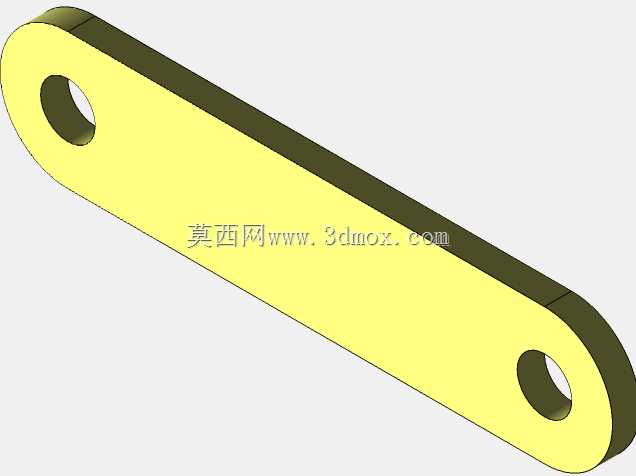

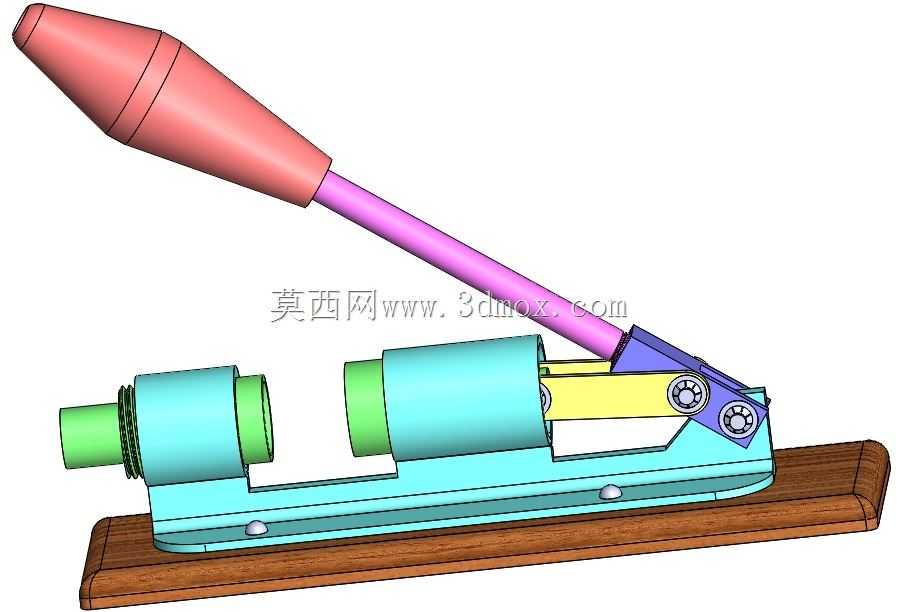

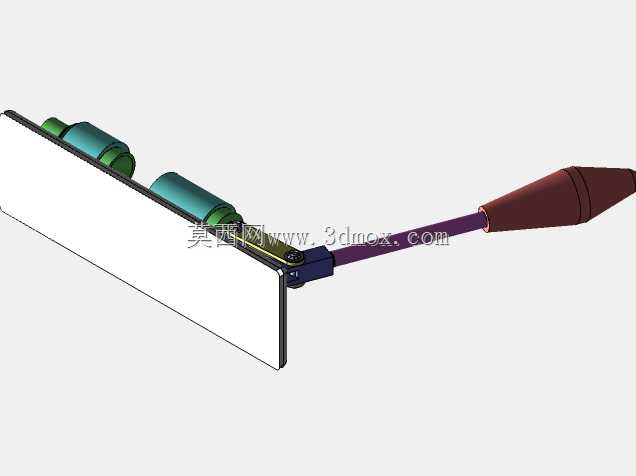

　　整套机构的传动逻辑设计得十分简洁，操作手柄的根部通过铰接支座固定在安装基板的右端位置，手柄杆身采用细长杆结构，顶端套有符合人手握持形态的锥形握把，握把的轮廓从顶端向下逐渐扩径再收窄，贴合人手握持时的掌心弧度，长时间扳动手柄也不会出现硌手的情况。手柄根部的铰接座同时连接两根并列布置的传动连杆，连杆的另一端与水平布置的滑动套筒组件相连，当人手向下压动或者向上抬动手柄时，铰接点会绕支座转轴做圆弧摆动，通过两根平行连杆的力矩传递，把手柄处输入的小力矩放大后转化为套筒沿水平方向的直线推力，连杆的铰接位置全部采用带肩螺钉作为转轴，转轴配合处预留了合理的间隙，既保证连杆转动灵活无卡滞，又不会出现连杆窜动、动作跑偏的问题。两根并列连杆的设计也抵消了单连杆传动时容易出现的侧向扭转力，让套筒在全程滑动过程中始终保持水平姿态，不会出现偏磨、卡壳的现象。

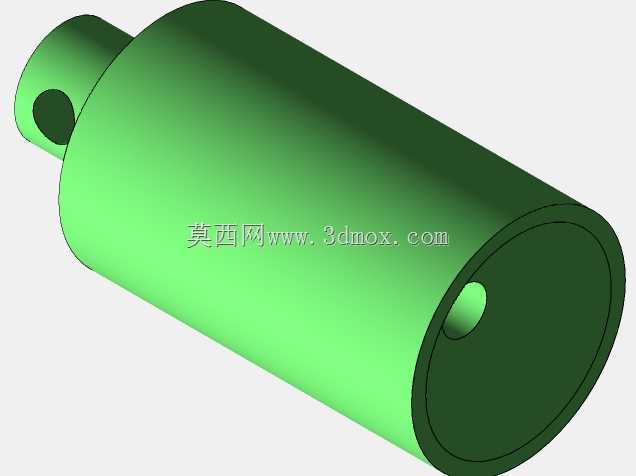

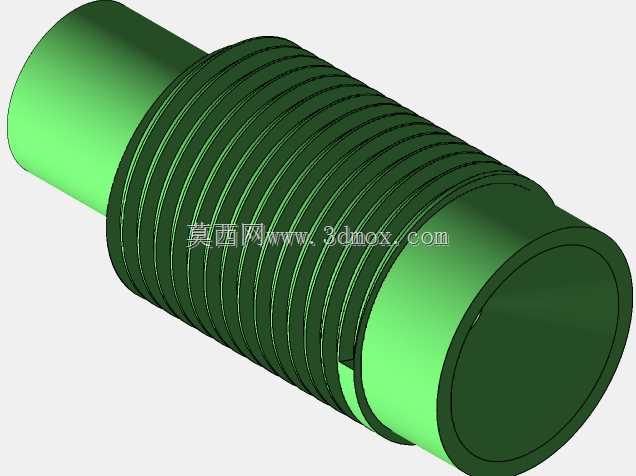

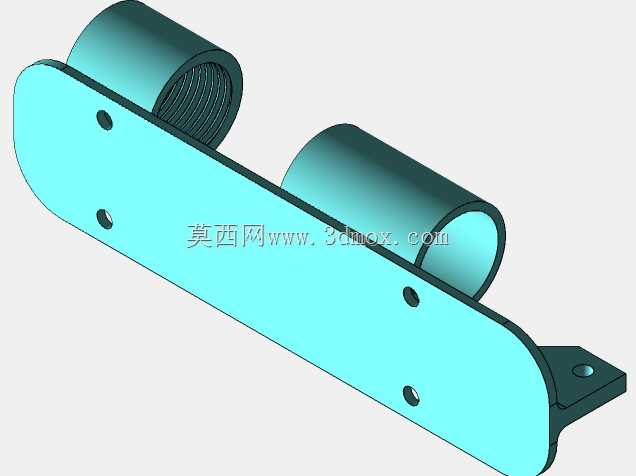

　　水平布置的滑动套筒组件分为前后两段，两段套筒同轴布置，外部通过连接环组合为一体，套筒的外圆柱面和安装在基板上的导向支撑座内孔配合，导向座的长度覆盖了套筒的大部分行程区间，保证套筒在伸出和回缩的全行程内都有足够的支撑长度，避免长行程推杆出现头部下垂、推压位置偏移的问题。套筒的左端伸出导向座的部分预留了标准的内孔安装位，作业时可以根据工况更换不同的端头：如果用于压装小轴承，可以在端头安装压套；如果用于推送条形工件，可以更换适配工件外径的弹性夹头；如果用于工件对位，可以安装定位顶针。装置的行程由手柄的摆动角度决定，设计时通过调整铰接点的位置，把手柄的有效扳动角度控制在人手舒适操作的六十度区间内，对应的套筒直线行程刚好覆盖小型零件装配时常见的推送距离，不需要工人做大范围的手臂动作，单次扳动即可完成整个推送作业。

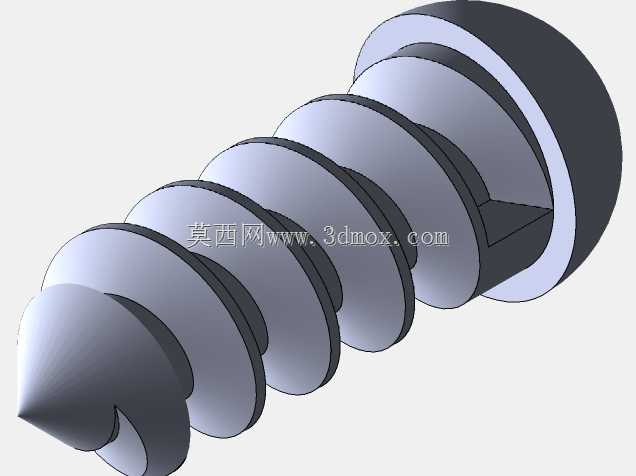

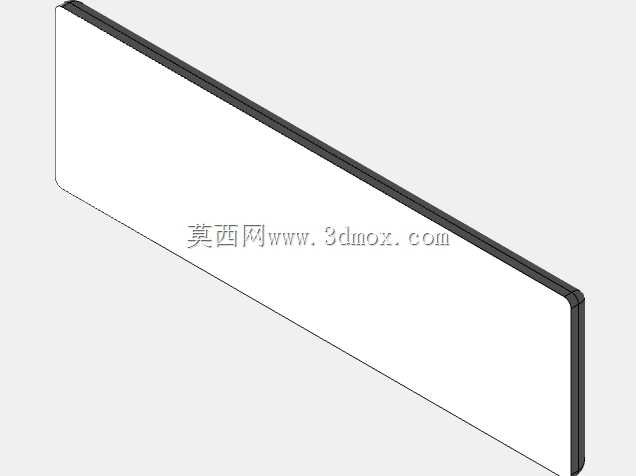

　　安装基板的轮廓做了圆角过渡处理，所有外露的螺钉头部都沉入基板表面以下，不会出现突出的棱角刮伤操作人员或者勾挂工作服的问题。木质底座除了提供稳定的支撑重量之外，还能在装置放置在台面上时起到防滑减震的作用，压装作业时产生的轻微冲击力会被底座部分吸收，不会出现装置在台面上滑动移位的情况。在结构设计阶段，所有铰接点的位置都经过力矩校核，当手柄处于力臂最长的操作区间时，工人仅需施加很小的握力就能在输出端获得足够大的轴向推力，适配小尺寸零件的压装推力需求，同时机构在手柄扳动到行程终点位置时，连杆会接近死点位置，此时即使操作人员松开手柄，套筒也会保持在当前的推压位置，不会自动回弹，能够持续对工件保持夹紧或者顶紧的状态，不需要额外配置锁紧机构，这一特性在需要保压的装配场景里十分实用，比如小零件涂胶后需要保持压紧状态等待胶层固化，工人扳动手柄到位后就可以松手去处理其他工件，机构自身就能维持压紧力。

　　针对维护需求，整套装置的所有铰接位置都预留了注油间隙，日常保养时只需要在铰接转轴处滴加少量润滑油，就能长期保持动作顺滑，套筒和导向座的配合面可以定期拆开清理，避免作业过程中产生的金属碎屑、灰尘进入配合面造成磨损。整个机构没有复杂的异形零件，大部分组件都是标准的圆套筒、板材连杆、标准紧固件，加工难度低，备件替换方便，即使出现零件磨损，也可以快速拆换对应零件，不需要整台装置报废。在实训教学场景中，这套装置还可以直接拆开向学生展示连杆机构的力矩传递原理、死点位置的工程应用、直线导向结构的设计要点，学生可以通过实际扳动手柄，直观感受到不同铰接点位置对输出力和行程的影响，比纯理论的机构演示更加具象。
