粉末喷涂线履带式输送承载支重导轨组件

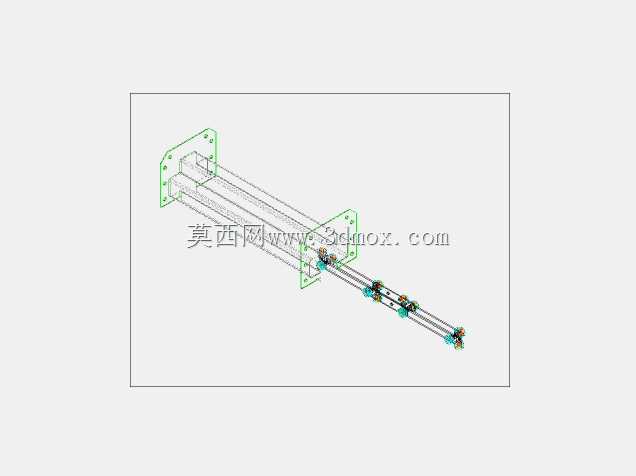

　　这套三维结构对应粉末喷涂生产线中长距离工件移送环节的履带承载导向部件，整体采用双侧平行长梁搭配端部安装立板的布局，梁体沿工件行进方向延展，下方沿程布置多组支重轮与限位构件，主要承担悬挂或载具链条在喷房、固化炉前后段的承重、导向与轨迹约束任务。在粉末喷涂工况里，工件随输送链连续通过喷粉室，链道既要承受挂具与工件的垂向载荷，又要在高速步进、启停换向时抑制横向摆动，支重轮组件沿梁体按载荷分布间隔排布，滚轮外缘与链条履带滚动接触，把滑动摩擦转化为滚动摩擦，降低牵引阻力与磨损速率。

　　从结构设计思路来看，两端的绿色折弯立板作为整机安装基准，板面上预留多组螺栓孔与定位销孔，可直接对接喷房入口段、炉道出口段的机架立柱，孔位采用对称排布，方便现场根据线体走向左右镜像装配；长梁主体选用矩形截面型材拼焊而成，梁内腔预留加强筋位置，在保证整体直线度的同时控制自重，避免长跨距下出现挠曲变形。支重轮单元采用轮体、芯轴、轴承与安装支座分体式设计，支座通过螺栓固定在梁体下侧的安装面上，磨损后可单独拆卸更换轮组，不必整段拆除导轨，适配涂装车间连续生产、停机维护窗口短的实际需求。

　　功能特性层面，组件在履带行进路径上同时设置垂向支撑轮与侧向导向轮：垂向滚轮承托履带链节的下表面，抵消工件挂重带来的下挠；侧向轮贴靠链节侧面，限制链条在喷粉气流扰动、工件偏载时的左右窜动，保证挂具间距稳定，避免工件相互碰撞或蹭到喷房壁板。轮体材料选型偏向耐磨非金属或表面淬火钢材，兼顾粉末附着环境下的抗粘结能力与长期滚动寿命，芯轴处设计有防尘密封结构，减少粉末、固化炉溢出的油烟侵入轴承滚道。

　　外形与安装边界上，整套组件呈长条形窄幅布局，宽度方向控制在链道双侧安全间隙以内，不会侵占喷粉室两侧的喷枪往复运动空间；长度方向覆盖单段喷房到过渡段的移送距离，端部立板的安装孔距与现场标准输送机架的立柱孔系匹配，安装时只需保证两侧梁体的平行度与滚轮顶面的共面度，即可让履带平稳搭接。在生产线布局阶段，该组件可作为标准段模块拼接，多段串联后适配不同长度的喷涂固化线，线体转弯处可搭配对应的弯轨段过渡，直线段则依靠这套支重导轨维持链条张紧后的运行精度。

　　建模过程中完整还原了梁体折弯、立板开孔、轮组装配的配合关系，所有螺栓连接位、轮轴间隙、安装避让空间均按实际装配逻辑搭建，结构工程师可直接在此基础上校核梁体跨距下的挠度、轮组载荷分布，也能据此导出工程图指导钣金下料、轮组采购与现场预装，对于涂装线改造、输送段选型设计而言，能够直接作为布局干涉检查与承载验算的参考载体。
