带机械臂转接的双段带式输送分拣线

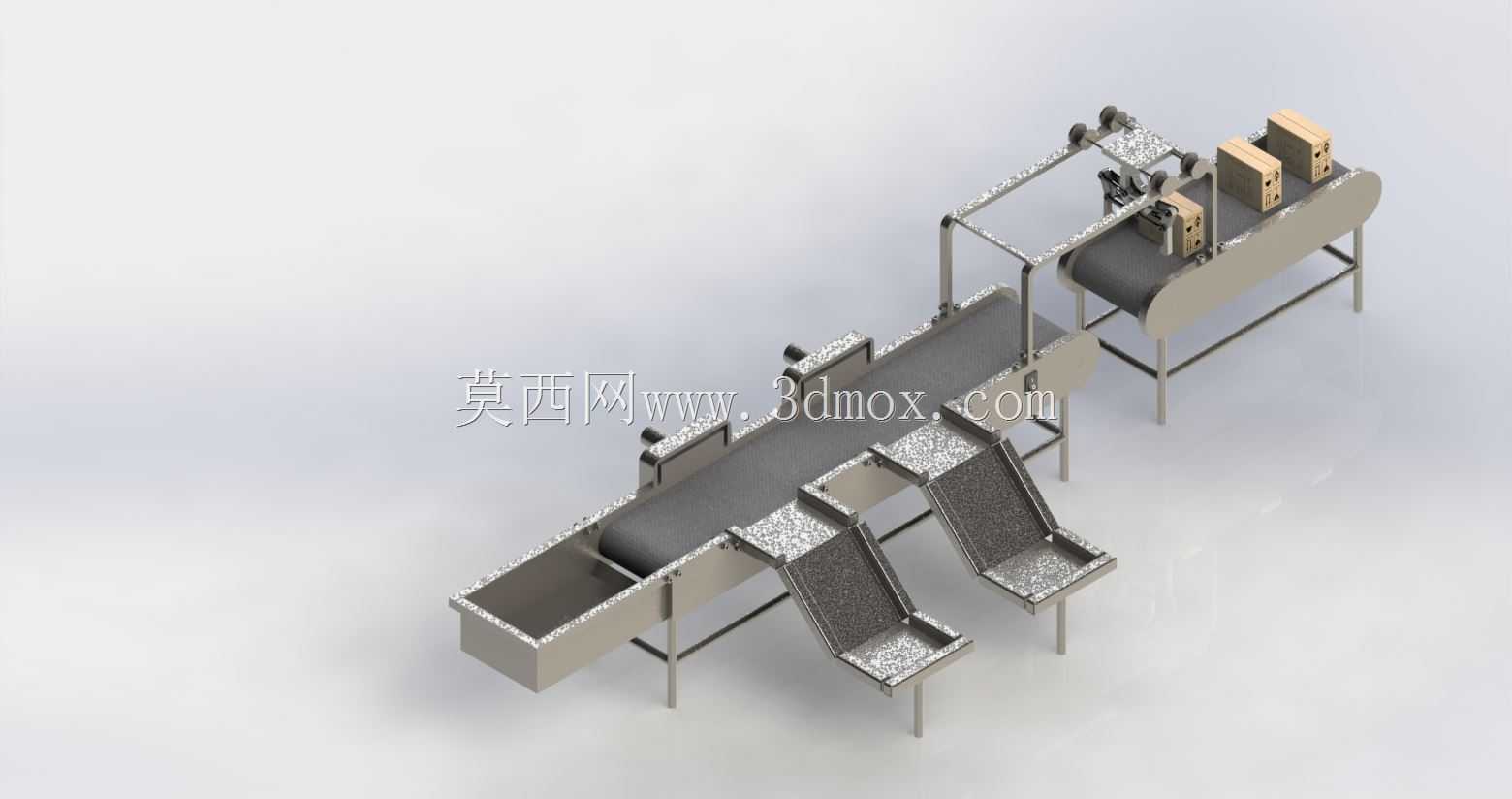

　　这套输送线在电商仓储拆零拣选、3C电子成品下线分流、食品日化箱装产品后段包装工位都比较常见，核心要解决的是两条高度、走向不一致的皮带线之间的工件转序问题，不需要人工在两条线之间反复搬箱，能把前段连续过来的纸箱按工位需求分流到后续作业台。现场布局的时候，前段主输送线采用长直水平布置，进料端对接前段装箱或者封箱设备的出料口，线体侧边做了加高的挡边围板，避免纸箱在高速输送过程中偏移掉出，主皮带的承载面高度按照人工操作舒适区间设定，支腿采用方管焊接框架，底部预留可调脚杯安装位，地面不平时可以微调水平，抵消车间地坪的平整度误差。后段输送线和前段主线呈错位布置，两者的高度差、水平间距都按照机械臂的工作半径来划定，

　　转接工位上方架设的门型支架用来固定移栽机械臂，支架的立柱避开皮带的运行通道，横梁高度要保证机械臂抓取纸箱后抬升的行程不会和横梁发生干涉，机械臂的末端执行器对应纸箱的抓取面设计，抓取动作的轨迹在三维布局里提前做了路径仿真，确认从主线拾取、横移、下放至后段皮带的整个路径没有和线体护栏、支架结构碰撞。主线侧边分出的三个斜向溜槽是人工分拣工位，当传感器识别到不需要进入后段工序的箱体时，对应工位的拨料机构会把纸箱推到溜槽上，溜槽的倾斜角度按照纸箱和溜槽面板的摩擦系数设定，角度太小纸箱滑行不畅容易卡料，角度太大会让纸箱下滑速度过快冲出工位，溜槽两侧同样加装挡边，底部承接位置预留周转箱或者作业台的摆放空间。设计这套结构的时候，首先要确定输送节拍：

　　主线的皮带运行速度匹配前段设备的出料节拍，机械臂的单次抓取循环时间要小于主线两个相邻工件的间隔时间，避免出现工件在转接工位堆积；后段皮带的运行速度则匹配后续码垛或者检测工位的进料节奏，两段皮带独立驱动，各自配置减速电机，启停互不干扰，维护的时候可以单独停线检修，不用整条线全部停机。滚筒选型部分，主从动滚筒的直径根据皮带的转弯半径、单位长度承载重量选定，承重段每隔一段距离布置托辊，防止皮带在重载下下垂挠曲，张紧结构做在从动滚筒端的滑槽内，调整螺杆就能控制皮带张紧度，补偿皮带长期运行后的拉伸变形。安装边界方面，整条线的占地长度要结合车间通道预留，线体和周边设备之间留出至少半米的维护空间，机械臂的工作半径范围内不能布置其他固定设施，

　　所有外露的运动部件要么布置在护罩内部，要么在显眼位置设置安全警示，电控线缆沿支腿内部的线槽布设，避免线缆拖地被工件剐蹭。整机的机架焊接后做表面喷塑处理，接水接油的工位可以选用不锈钢材质的围板和溜槽，适配有清洁要求的生产场景，分段式的框架结构也方便拆分运输，到现场后按定位标记拼接即可，不需要在车间现场完成大量焊接作业。
