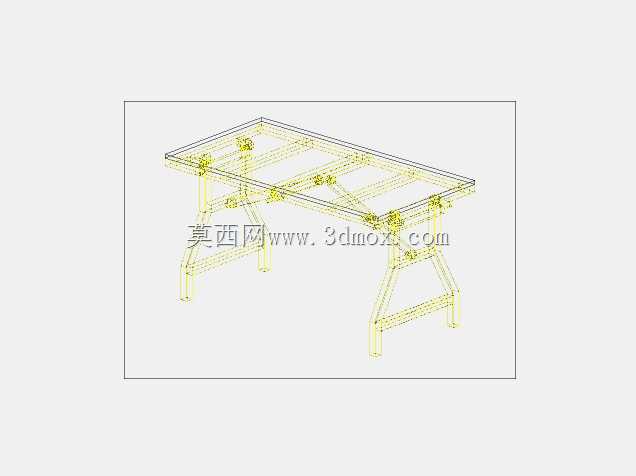

可折叠实木桌架结构三维设计

　　这套折叠木桌的三维结构围绕临时作业、户外展陈和小户型空间收纳展开，桌体采用木质杆件构成可收折支撑体系，展开后形成稳定的长方形工作台面，收拢后腿部支架可向桌面下方旋转贴合，显著降低储运和闲置状态下的占用体积。从结构布置看，桌面边框由纵横木梁组成承载骨架，上方可铺设实木板或复合板材，边框节点承担台面荷载并向两侧腿架传递；腿架并非简单直腿支撑，而是采用交叉连杆与斜撑组合，在展开位置通过杆件之间的几何限位形成自锁趋势，避免使用过程中出现侧向张开或意外收拢。

　　实际建模时需要重点处理转动副的位置关系。折叠桌的可靠性很大程度取决于铰链轴线是否同轴、左右腿架运动是否同步。若两侧旋转中心存在偏差，桌面展开后会出现扭曲，腿底也不能同时落地；因此在三维装配中应先确定桌面长度方向的主支撑梁，再以梁上的铰接孔为基准布置左右支架，保证销轴中心线平行且高度一致。交叉腿之间的连杆不仅承担转动连接，还在桌体受竖向载荷时起到牵拉和限位作用，其孔位距离决定展开角度与收纳厚度。

　　外形边界方面，该桌呈现长条形桌面比例，适合多人并排操作或放置长条物料；腿架展开后在地面形成外扩支撑多边形，宽度方向的支撑间距略小于桌面边框，以保证腿部活动空间，长度方向则通过前后横撑提高抗倾覆能力。收拢状态下，腿架绕铰接点翻转至桌面背侧，整体厚度主要由木梁截面高度、铰链突出量和叠放间隙决定，因此设计时应在运动仿真中检查腿架与桌面横梁、斜撑与销轴、相邻木件之间的干涉情况。

　　安装逻辑偏向现场快速使用，不需要复杂基础。展开时将两侧腿架拉开至限位位置，确认交叉支撑到位后再放置台面载荷；收拢时先解除锁定，再将腿架翻折。木质构件的连接孔、销轴和垫片需要在模型中保留合理配合间隙，过紧会导致折叠阻力增大，过松则会引起台面晃动。若用于频繁搬运场景，可在铰接处加入耐磨衬套或金属加强片，把木材局部承压转移到金属件上，减少孔边磨损。

　　从受力角度看，桌面中部是竖向挠度较明显的区域，纵向边框和中间横梁的截面高度不能过小；腿架斜撑主要承受压弯复合作用，杆件交叉点应避免形成尖锐切口，开孔位置也要远离木纹端部的易裂区域。桌脚落地处可预留防滑垫安装面，使硬地使用时不易滑移，同时补偿轻微地面不平。整体结构没有复杂驱动装置，依靠机械几何关系实现折叠与支撑，适合家具结构设计、木作工艺拆解、折叠机构教学以及小型工装操作台方案参考。
