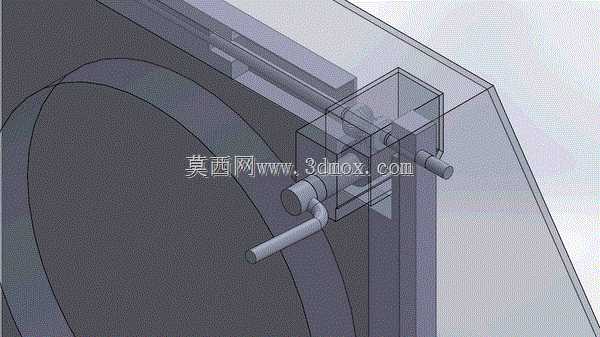

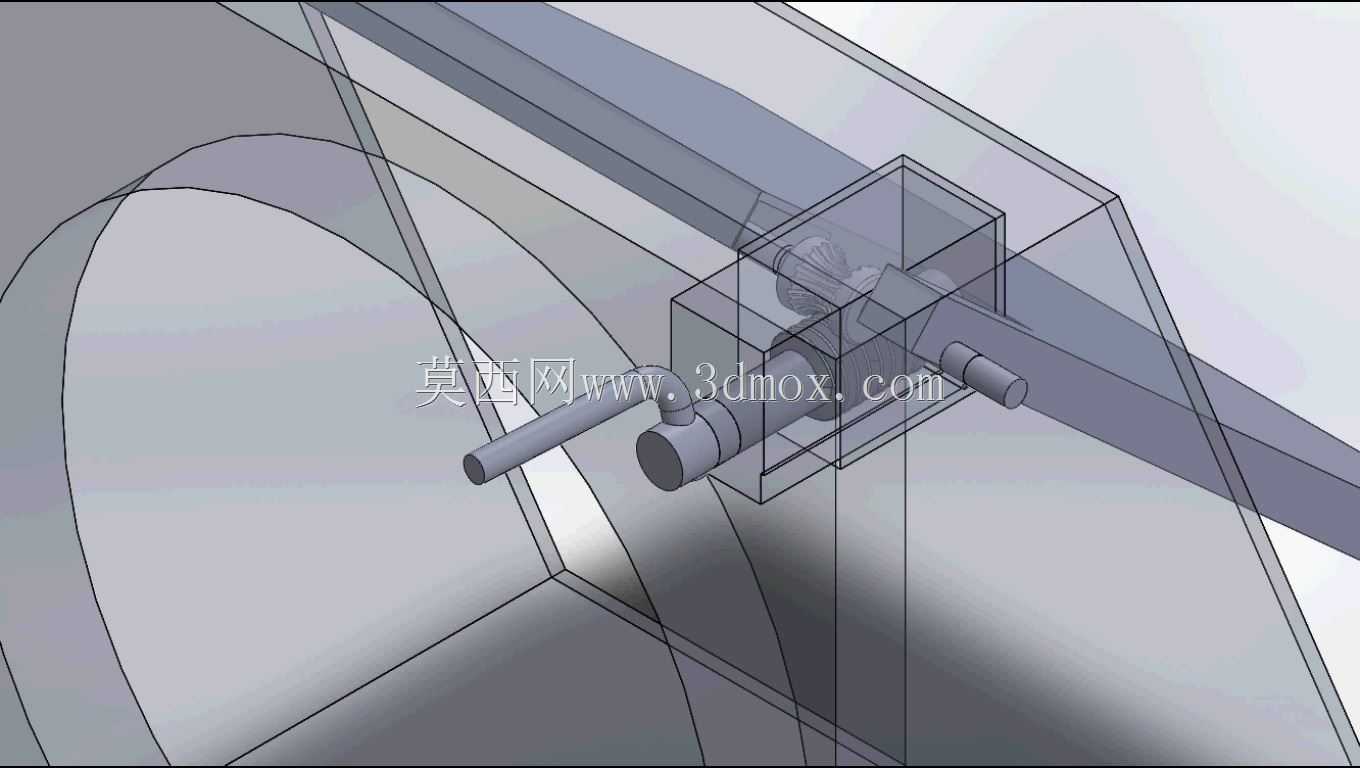

这套手动蜗轮蜗杆传动结构,最初是为小型通讯设备的俯仰角度微调工位开发的,在现场调试、便携测试架、小型天线支座这类需要频繁小范围调整转角、又要求调整后位置不会自行滑移的场景里非常实用。日常车间里做小型工装转角调节时,普通螺杆直推结构往往存在反向间隙大、停机后受载荷容易回退的问题,而蜗轮蜗杆副自带的反向自锁特性,刚好匹配这类需要手动调整、调整完成后无需额外锁止件就能保持位姿的使用需求。从结构布局来看,整套机构没有采用复杂的箱体铸件,而是用板材折弯加筋的方式拼出支承腔体,蜗杆两端通过带肩衬套架在两侧立板上,输入端伸出腔体后连接弯折式手摇柄,摇柄的转动轴线和蜗轮的回转轴线在空间里垂直交错,中心距按照小模数蜗杆的啮合参数预留,

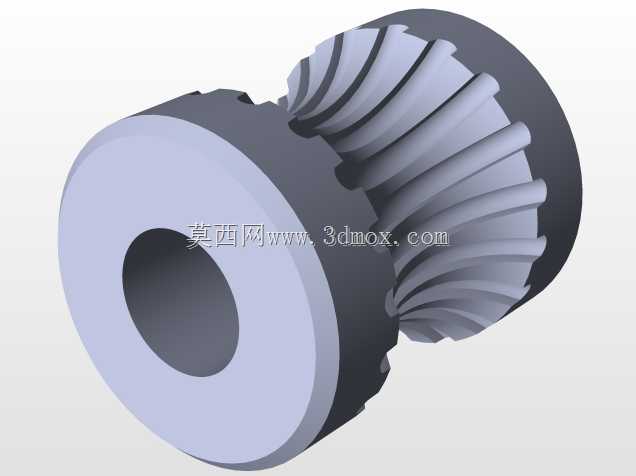

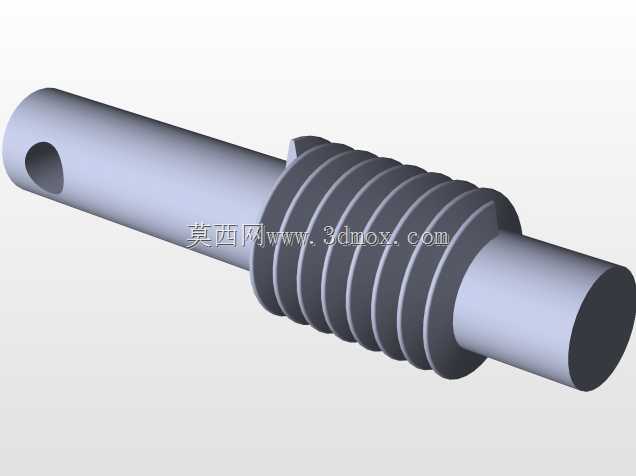

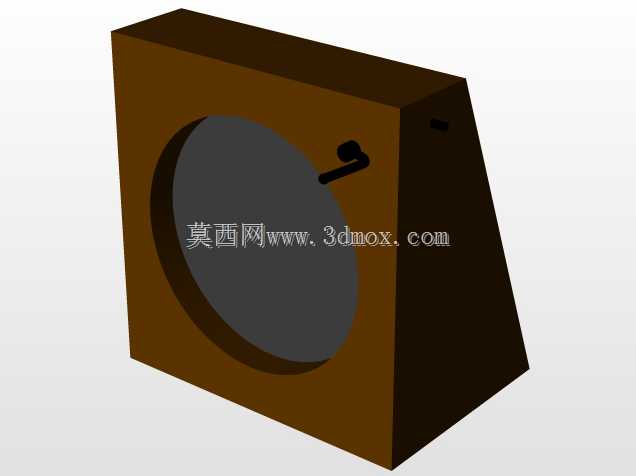

装配时可以通过衬套处的调整垫片控制啮合侧隙,避免转动时出现卡滞或者空程过大的情况。蜗轮部分和外侧的大直径回转盘同轴固连,回转盘的外缘直接作为被调部件的安装基准面,盘面上预留的阵列安装孔可以直接固定待调整的通讯终端、小型反射板或者测试夹具,不需要额外转接法兰,减少了叠层装配带来的同轴度误差。设计初期最先敲定的是自锁性能要求,我们选用单头蜗杆,导程角设置在小于当量摩擦角的区间,这样只能由摇柄侧输入动力带动蜗轮回转,蜗轮侧受到外部载荷时无法反向驱动蜗杆转动,在设备受风载、触碰或者轻微振动的工况下,调整好的角度不会发生偏移。传动比的选取偏向大减速比,摇柄转动数圈才会带动蜗轮转一个小角度,操作人员转动手柄时的进给分辨率很高,
微调角度时很容易控制精度,不会出现转一点就过位的问题,同时大减速比也放了输入扭矩,只用手施加很小的摇动力,就能在蜗轮输出端获得足够大的锁紧转矩,支撑起数公斤重的外接负载。支承立板的设计没有做多余的厚重实体,而是在围出蜗杆啮合腔的位置做了局部加高,既给蜗杆、蜗轮的啮合区域留出足够的防护空间,避免外部杂物落入齿面造成磨损,又通过折弯翻边提升了薄板件的整体刚性,控制整套机构的自重,方便便携设备随支架搬运。安装边界方面,整套机构的底部是平直的安装基面,可以直接固定在工作台面或者支架立面上,蜗轮输出的回转盘端面和安装基面的平行度在建模时就做了约束,外接部件安装后回转过程中不会出现端面跳动超差的问题;摇柄的转动行程范围内没有和周边板件发生干涉,
弯折的手柄长度兼顾了操作力臂和收纳空间,不需要使用时可以将手柄转到贴近侧板的位置,减少外凸尺寸。齿形建模过程中严格按照渐开线圆柱蜗杆的啮合关系生成齿廓,蜗轮的齿面做了包络拟合,保证两者在啮合接触时是线接触而非点接触,载荷可以均匀分布在多对啮合齿上,长期手动反复调整也不会出现局部齿面过早压溃的情况。衬套和立板的配合选用过渡配合,压装后不需要额外的紧固件就能固定,蜗杆的轴向定位通过轴肩和衬套端面贴合实现,抵消蜗轮蜗杆啮合时产生的轴向分力,避免蜗杆工作时出现轴向窜动。这类小蜗轮机构在实际产线里还经常被改造用到小型翻转工装、检测设备的角度调节台、户外便携监测装置的姿态调整位,不需要配套电机和驱动控制系统,纯机械结构的可靠性很高,在潮湿、多尘的户外场景下也不容易出现电控故障,只需要定期在啮合齿面涂抹润滑脂就能长期维持顺畅的操作手感。建模时所有配合面的公差、安装孔的位置都按照实际装配逻辑约束,运动部件的行程做了完整的干涉检查,摇柄整周转动、蜗轮在设定的转角范围内往复摆动的全过程中,所有零件之间都没有出现碰撞或者间隙不合理的问题,拿到结构后可以直接根据安装空间调整外接盘的孔位,快速适配不同的小型调角设备。
