金属板材双辊轧制成形设备结构

　　这套双辊轧制成形结构主要面向金属带材、薄板坯料的连续减薄与厚度均化工序，常见于小型轧制实验线、带钢预处理段、铜铝带精轧工位以及钣金材料改轧场景。设备的核心作用不是单纯把金属压薄，而是在两个平行工作辊之间建立稳定辊缝，使坯料经过塑性变形后获得目标厚度、较一致的板形和较好的表面质量。实际产线中，来料厚度波动、材料屈服强度差异、辊面磨损以及轴承间隙都会影响出口厚度，因此结构建模时不能只画出两根辊子，还要把辊系支撑、间隙调整、传动接入、机架受力和安装边界一并考虑。

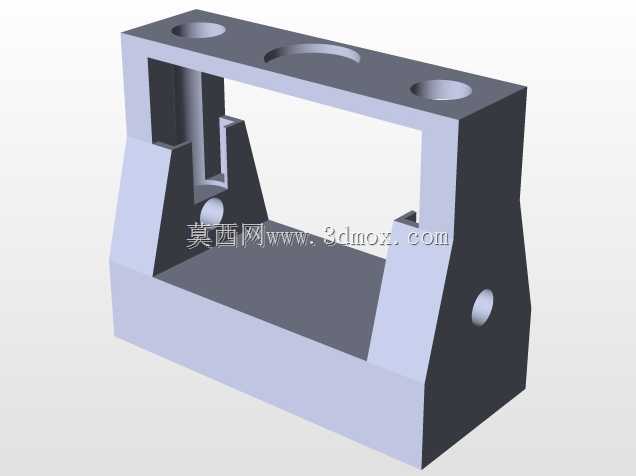

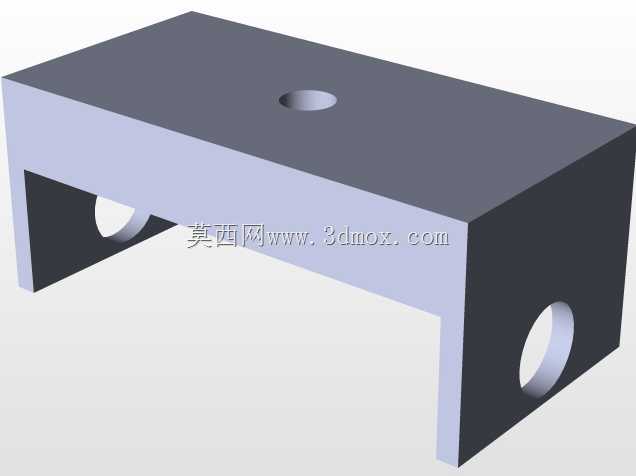

　　从结构组成看，轧制工作区由上下工作辊、轴承座、机架窗口、压下调节部件、导向防护和底座连接面构成。上辊通常承担压下量调节功能，下辊作为基准承托辊，两者轴线需保持平行；若平行度偏差较大，板材会出现跑偏、单边延伸、波浪边或横向厚度差。辊径与辊身长度的选取要结合常见板宽和压下率，辊身有效工作面应大于最大来料宽度，两侧保留轴承安装与密封空间。机架部分需要承受轧制力形成的闭合载荷，立柱或牌坊截面不能按外观随意简化，窗口内侧要为轴承座升降留出导向面，底座则要保证整机在基础或平台上的定位刚度。

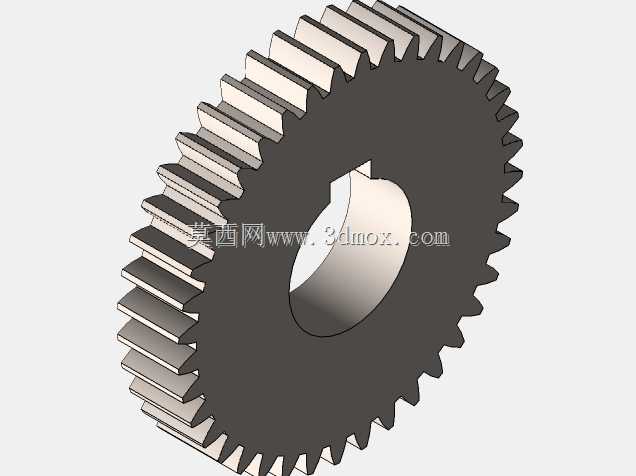

　　设计思路上，辊缝控制是整个设备的关键。手动调节结构可通过螺杆、楔块或蜗轮蜗杆机构带动上轴承座升降，适合小批量、实验型或低载荷工况；若用于连续生产，则需要预留压下缸、伺服推杆或减速电机的安装接口。调节元件两侧应同步动作，并在三维布置中保留检修空间，避免操作人员在机架内侧狭窄位置调整。轴承座与机架窗口之间宜设置耐磨衬板或导向面，间隙过小会造成热态卡滞，间隙过大则会在咬入冲击下产生辊系晃动。辊子端部还应考虑联轴器、齿轮座或万向接轴的连接位置，使动力输入方向与机架、防护罩不发生干涉。

　　在金属成形过程中，坯料进入辊缝后受到挤压，厚度方向发生塑性流动，长度方向延伸，宽度方向也可能出现少量宽展。压下量过大时，咬入条件会变差，材料可能在辊前堆滞；压下量过小，则需要多道次轧制才能达到目标厚度。因此模型结构需要为进料导向留出位置，入口处可设置导板、立辊或夹持定位件，使坯料以正确姿态进入辊缝。出口侧也应布置承托导板，防止薄板刚离开辊缝后因张力不足而下垂或擦伤。对于铝、铜等软金属，辊面粗糙度和清洁度要求较高；对于钢件轧制，则更要关注辊子强度、轴承承载和机架变形。

　　外形尺寸与安装边界方面，整机宽度主要由辊身长度、轴承座、传动侧伸出量和防护板决定；高度方向集中在压下机构、机架顶部和吊装空间；长度方向则包括入口导料段、轧制主机段和出口承托段。三维布局时，底座地脚孔位置应与现场基础梁或钢平台匹配，设备四周需保留换辊、维护、润滑和排屑空间。辊子上方不宜布置难以拆卸的固定构件，因为辊面修磨、更换和清洁都需要垂直或侧向取出空间。传动侧联轴器外圆、安全罩和电机底座之间要确认拆装路径，操作侧则要保证压下手轮或调节执行件可达。

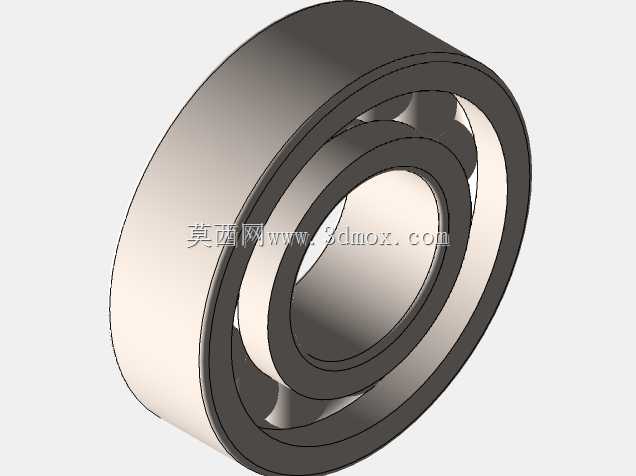

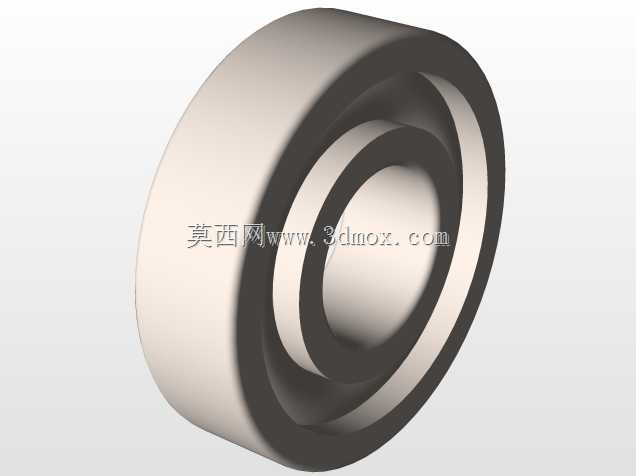

　　建模时还需注意运动件与固定件的层次关系。工作辊旋转，轴承座随压下调节小幅升降，机架和底座保持固定；导向板、防护罩、紧固件虽不直接参与轧制，却决定了设备落地后的可制造性。辊子轴线标高、辊缝中心线、进料台面高度应保持一致，否则坯料在进入辊缝时会产生附加弯折。轴承选型要兼顾径向轧制力和少量轴向限位，密封结构需阻挡氧化皮、润滑脂和冷却液污染辊面。润滑管路若在模型中体现，应沿机架立柱或底座边缘走线，避免穿过坯料运行通道。

　　该结构适用于教学演示、小规格金属带材压延、工艺试验以及连续轧制单元的主机段方案验证。通过三维模型可以直观检查辊系开合、板材通过路径、压下机构行程、防护罩覆盖范围和地脚安装关系，也能进一步用于工程图拆图、干涉检查和易损件维护方案制定。
