铣床用可调式平行块支撑工装结构

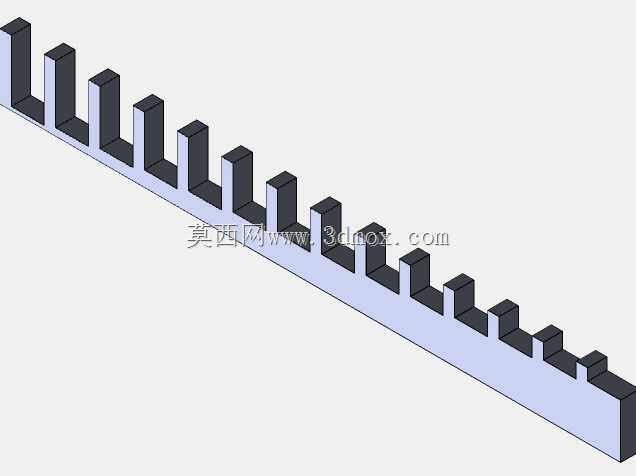

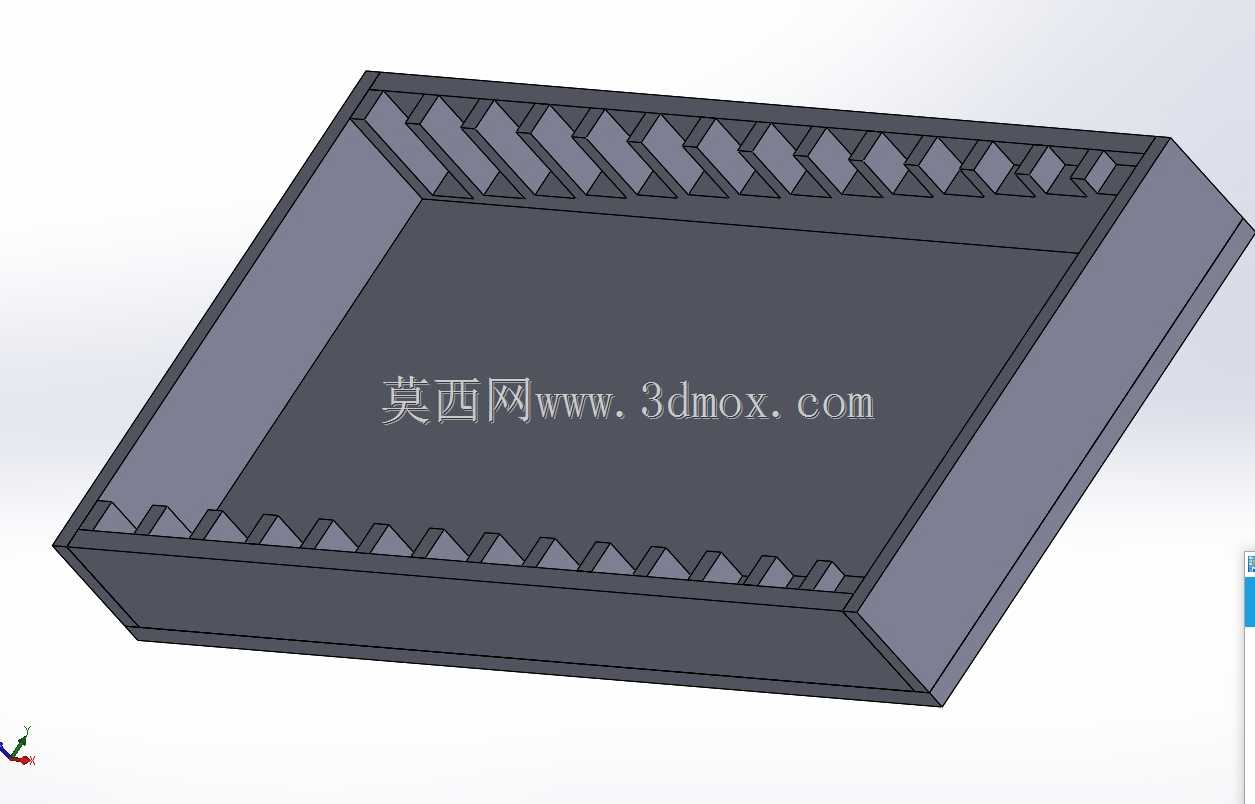

　　在常规铣削加工场景里，不管是操作普通立式炮塔铣床，还是运行三轴数控加工中心，工件装夹前的垫高精度始终是影响加工面平面度、尺寸公差稳定性的核心因素之一，这套平行块支撑结构就是针对这类装夹需求设计的配套工装。日常加工中我们经常遇到不同厚度的毛坯料，要是用固定高度的垫铁，每次换料都要反复凑不同厚度的垫片，不仅找正时间长，叠放的垫片之间如果有铁屑嵌入，还会导致装夹倾斜，加工出来的工件平行度超差，返工率居高不下。这套结构采用盒式集成设计，把16毫米到42毫米区间内的不同高度平行块整合在同一个基座内，基座做了带斜度的围边结构，两侧内壁加工出连续的锯齿形定位槽，每个齿槽对应一个固定高度的平行块卡位，需要对应高度的支撑时，

　　直接把对应规格的平行块从槽位里翻起卡入定位齿即可，不用的时候可以把所有平行块放倒收纳在基座腔体内，不会像零散垫铁那样容易丢失、混放，也避免了不同规格垫铁随意堆放导致的工作面磕碰划伤。从结构设计逻辑来看，基座的底面做了全平面精磨处理，和铣床工作台面接触时能保证0.02毫米以内的平面度误差，围边的锯齿槽采用等距排布，每个卡位的定位面都经过铣削精加工，平行块翻起卡入后，支撑面和基座底面的平行度控制在0.015毫米每百毫米长度范围内，完全满足普通铣削、甚至半精铣加工的装夹精度要求。平行块的工作面没有做多余的涂层或者防滑纹，就是平整的精磨金属面，避免粗糙纹理硌伤工件毛坯的下表面，尤其是加工铝板、冷轧板这类表面质量要求较高的工件时，

　　平整的支撑面能减少装夹压痕。在安装边界上，整个基座的外形尺寸适配常规铣床的工作台T型槽间距，放置在工作台上时不会和台虎钳的固定底座、行程限位块产生干涉，收纳状态下整体高度不超过50毫米，就算放在机床工作台的工具架层也不会占用过多空间，日常作业时随手就能取用。实际使用过程中，这种集成式的平行块结构比零散垫铁的找正效率提升至少40%，尤其是批量加工不同厚度的小件时，不用反复翻找对应厚度的垫铁，直接拨动对应高度的平行块卡入定位槽就能完成垫高调平，而且每个平行块的卡位都有固定的位置，用完放倒就能归位，不会出现垫铁掉在机床排屑器里被铁屑刮坏的情况。另外结构的边角都做了C2倒角处理，没有尖锐的毛刺棱角，操作人员拿取的时候不会划伤手，

　　基座的腔体底部预留了排屑缺口，日常清理的时候，嵌入腔体内的铁屑、切削液可以直接从缺口扫出，不会积屑导致平行块无法完全放倒收纳。和传统的分体式平行垫铁相比，这种盒式结构的刚性更好，支撑工件时不会因为切削力的冲击产生窜动，尤其是在大走刀量的粗铣加工中，整体式基座的抗振性能远优于叠放的零散垫片，能减少加工过程中的振刀纹，提升工件表面加工质量。针对不同的装夹场景，这套平行块可以配合台虎钳使用，也可以直接配合压板使用，当加工长条形工件时，可以同时放置两个该结构在工件两端，分别调整对应位置的平行块高度，补偿工件自身的平面度误差，保证装夹后工件的待加工面处于水平状态，避免加工后出现厚度不均的问题。
