大口径法兰连接碳钢直通式球阀

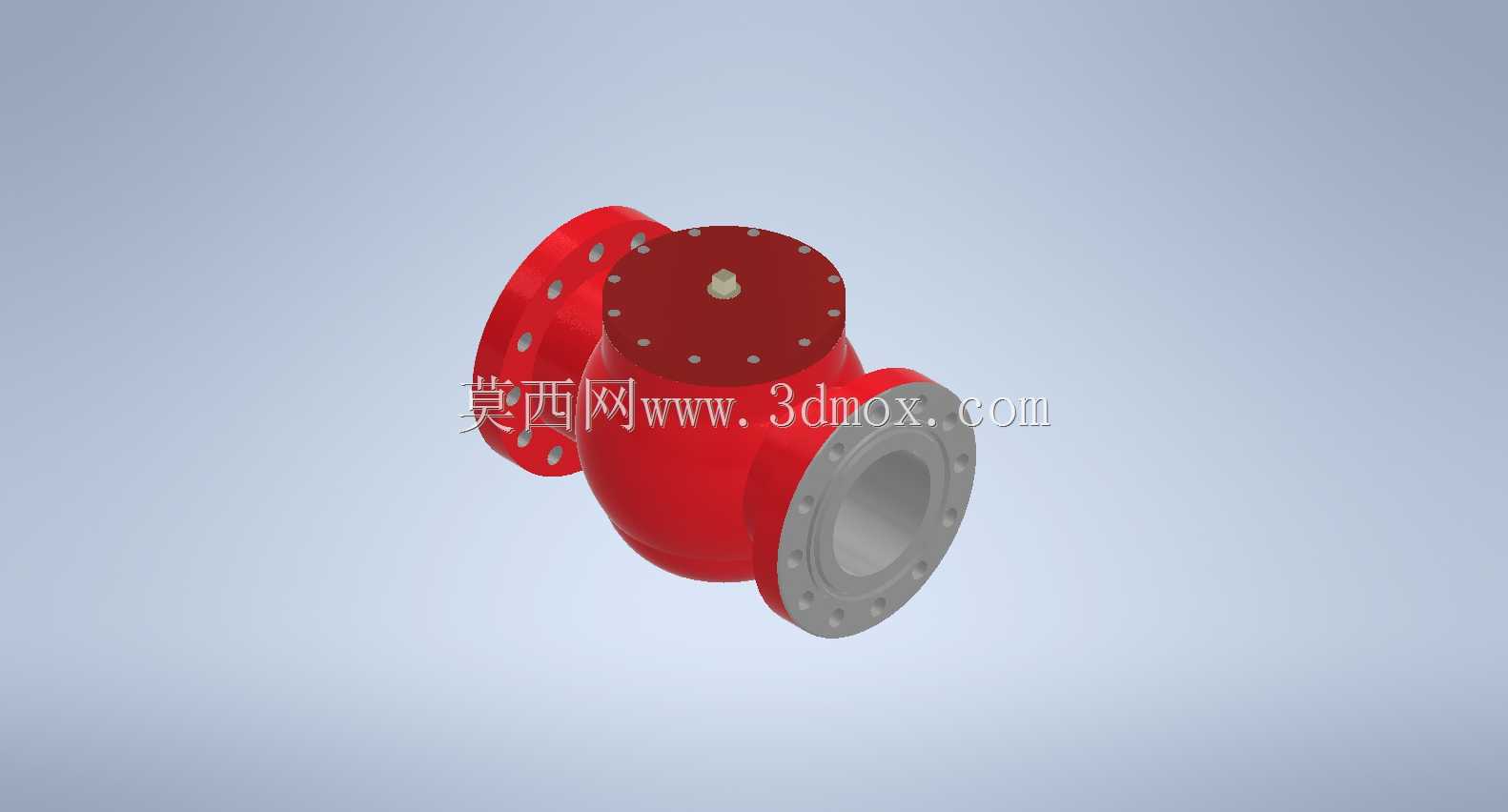

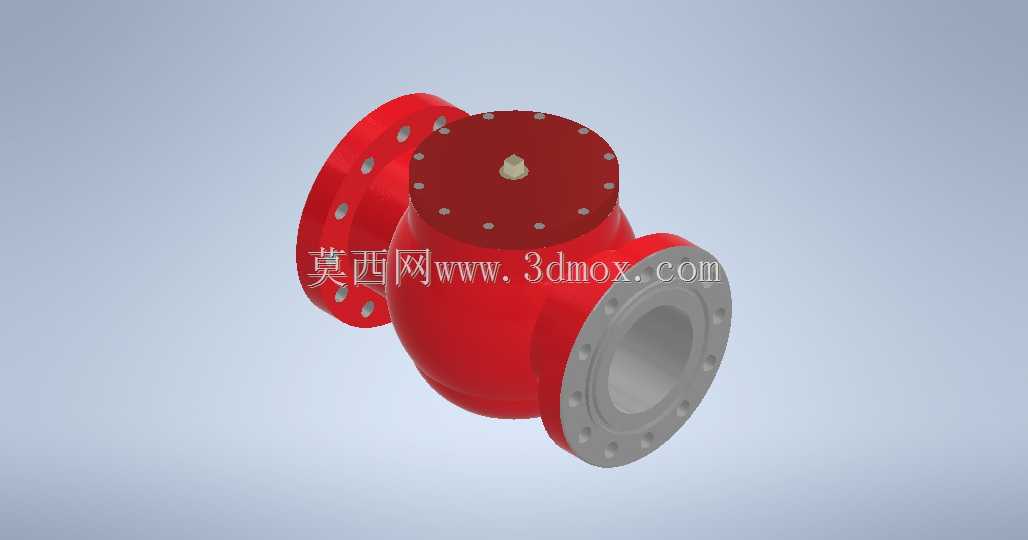

　　在长距离流体输送管网、厂区工艺主管线以及大流量水处理系统的管路布置中，通径达到8英寸、压力等级对应600磅级的截断类阀门，往往承担着主管路通断控制的核心作用。这类阀门不像小口径支路阀那样可以随意调整安装位置，其自身重量、法兰对接尺寸以及操作时的受力状态，都会直接影响管廊支架的载荷分配与管线长期运行的密封可靠性。这款球阀采用侧装式直通流道结构，阀体主体为碳钢材质，两端配置带密集螺栓孔的对接法兰，顶部设置独立的阀盖与阀杆驱动连接位，整体结构围绕高压工况下的密封稳定性与拆装维护便利性展开设计。从现场安装边界来看，阀门两端法兰的螺栓孔分布严格匹配高压管法兰标准，法兰端面的密封面形式适配金属缠绕垫或高压非金属垫片，

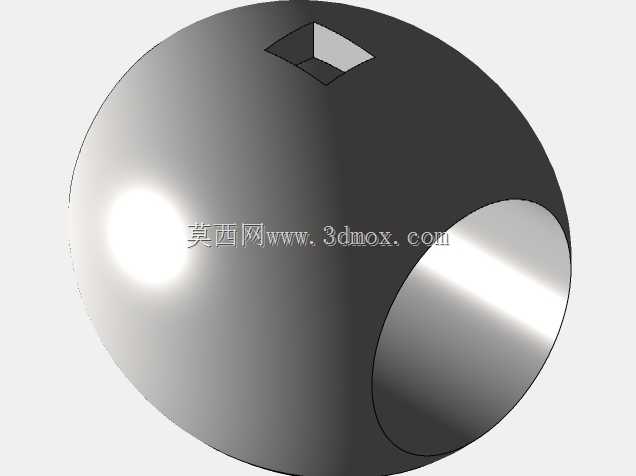

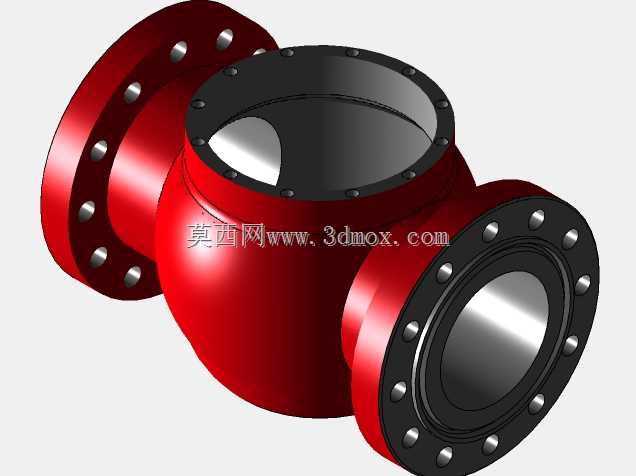

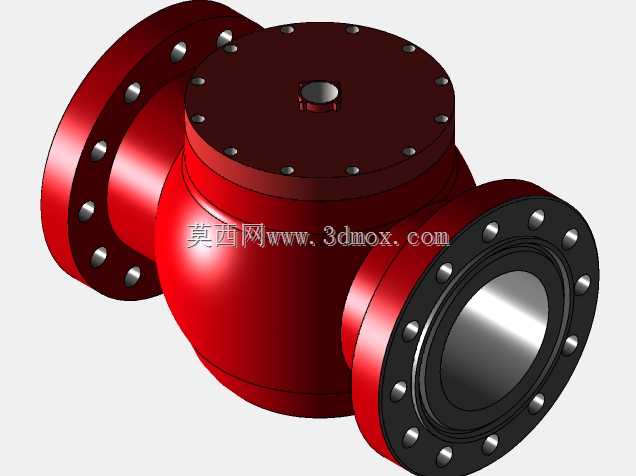

　　安装时需要保证两侧管线法兰的同轴度，避免管道附加弯矩直接作用在阀体中口连接部位。阀体的进出口流道保持全通径走向，内部没有突兀的节流缩径结构，当阀门处于全开状态时，介质流经阀腔的压损很小，既适合输送水、油品等常规流体，也可在适配密封件材质后用于带轻微颗粒的工艺介质管路。阀腔内部的球形关闭件绕阀杆轴线做90度旋转，仅需转动 quarter turn 即可完成全开至全关的动作，相比多回转闸阀，大口径工况下配套执行器的选型行程更短，紧急切断时的响应速度更有优势。设计阶段首先要锁定的是压力边界的壁厚分布，600磅级工况下阀体承受的内压载荷较高，三维建模时需要在阀体中腔、法兰颈部以及流道过渡区域做连续的壁厚过渡，避免出现应力集中的尖角结构。阀体与顶部阀盖采用法兰螺栓连接，结合面布置一圈均布紧固螺栓，螺栓预紧后将中口垫片均匀压实，这种分体式结构的好处是车间装配时可以从上方放入球芯与密封座，现场运维时也能拆开阀盖检查内部密封面的磨损情况，不必把整个阀门从管线上切割下来。阀门两侧的连接法兰厚于普通低压阀法兰，法兰盘上的螺栓孔数量随通径与压力等级提升而增加，建模时需要逐一核对孔位中心圆直径、孔径以及法兰外圆尺寸，保证和管线端法兰能够完全对位，不会出现螺栓穿装干涉的问题。阀杆从阀盖中心位置穿出，杆部设置填料密封腔与压盖结构，防止介质沿杆部向外泄漏，阀杆顶端的驱动连接位可以适配手动涡轮头、气动执行器或者电动执行机构，选型时根据现场操作频率、

　　管线压力以及安全联锁要求匹配对应的驱动形式。在工程应用里，这类球阀常被安装在泵组出口总管、储罐进出料管线以及工艺装置的分区切断节点上，正常生产时保持全开，让介质顺畅通过，检修或者事故工况下快速关闭，隔离上下游管段。因为流道平直，它对介质的阻力小，不容易在阀腔内部积存沉积物，用于输送含少量杂质的流体时，卡涩风险比结构复杂的截止阀更低。建模过程中需要重点处理几处装配关系：球芯和两侧阀座的同轴配合要预留合理的压缩量，保证关闭状态下密封副能够均匀贴合；阀杆和球芯的传动结合部位要传递足够扭矩，不能出现接触应力超限的问题；阀体外部的加强轮廓随内压载荷走向布置，既不做多余的厚重堆料，也不在高压区域留下强度薄弱点。安装空间校核时，

　　除了阀门自身的长度与法兰外廓尺寸，还要预留顶部执行器的安装高度、侧面螺栓的扳手操作空间，以及后期检修时抽出阀盖、取出球芯所需的竖向操作距离。管架设计时要在阀门两侧设置承重支撑，避免阀门自身重量全部由管线焊缝承担，尤其是大口径碳钢阀体自重较大，充水之后总载荷进一步提升，支撑点位的布置要和土建管廊的梁位对应。阀门外表面的红色防护涂层对应工业管路中消防水或者工艺水系统的常用色标，法兰密封面与阀杆外露加工面做防锈保护，现场焊接配管时要注意保护法兰密封面不受飞溅损伤。从结构细节来看，阀盖和阀体的连接螺栓沿圆周均布，拧紧时需要按对角顺序分步加载，让中口垫片受力均匀；两端法兰和管线对接时，也要遵循对称紧固流程，防止法兰面偏斜导致局部密封失效。球芯的通孔直径和管线通径保持一致，通球扫线时清管器可以顺利穿过阀腔，这在长输管线和需要定期吹扫清理的工艺管线中是很实用的特性。和闸阀相比，它的启闭行程短，全开时密封面不会被介质长期冲刷；和蝶阀相比，它的密封等级更高，高压工况下的结构强度余量更充足。三维结构设计时，所有回转部件的运动包络都要做干涉检查，保证球芯在90度转动范围内不会和阀体内壁、阀座支撑结构发生磕碰，阀杆的轴向定位结构要能承受介质内压产生的顶推力，避免压力波动时阀杆出现窜动。
