液化石油气钢瓶用调压快速接头结构设计

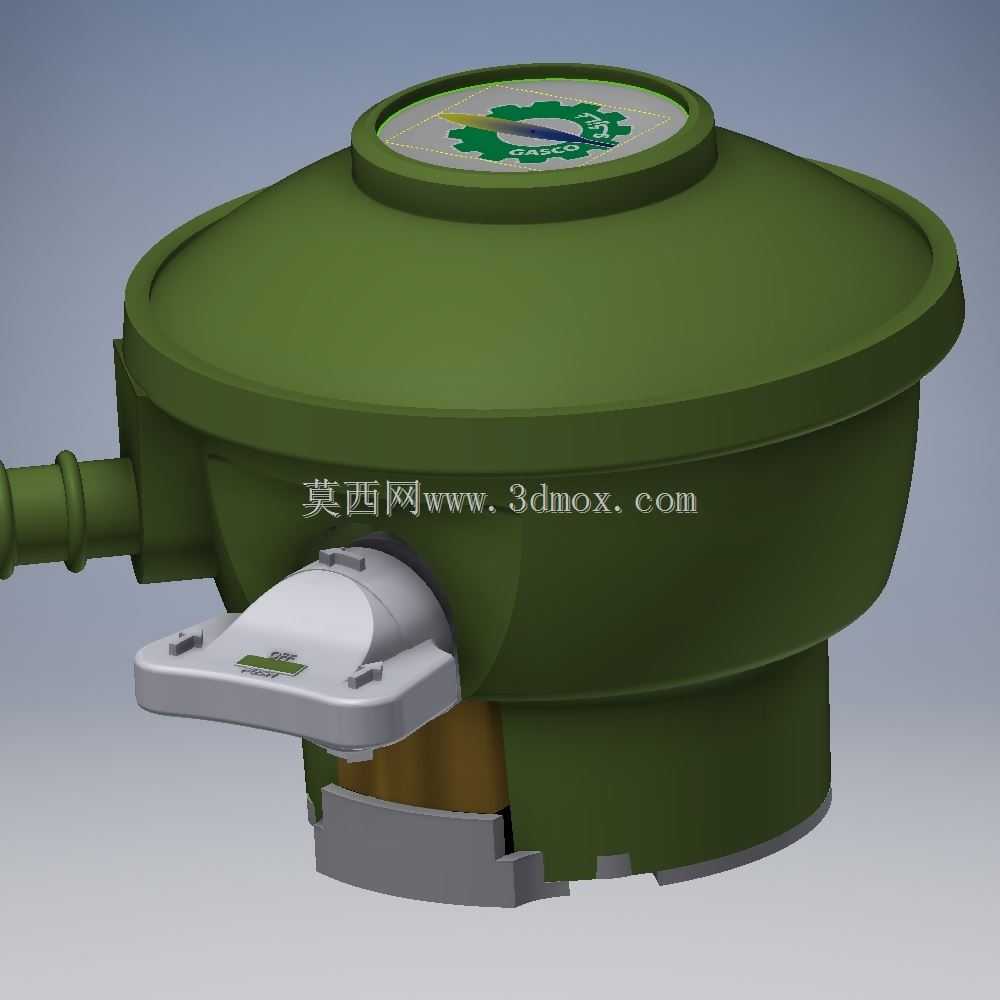

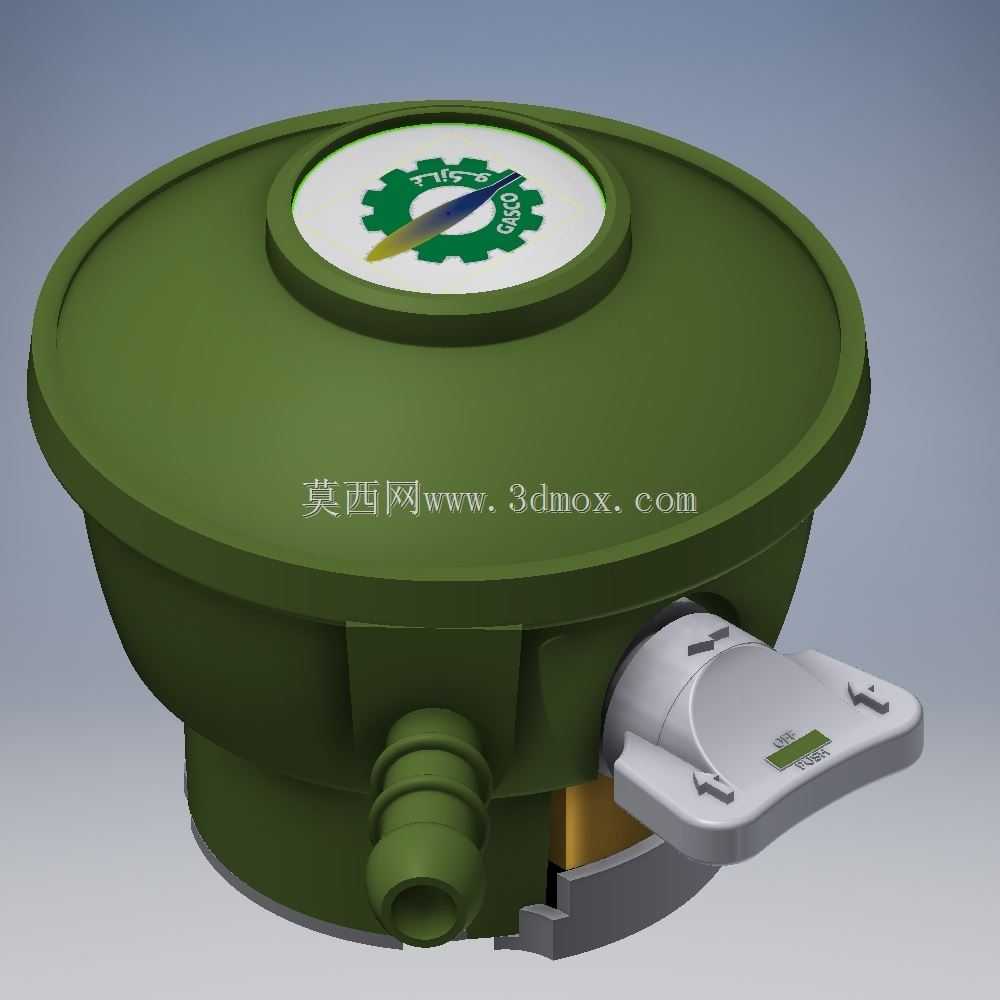

　　在民用燃气配送、餐饮后厨供气、小型工业燃气终端供气场景中，液化石油气钢瓶的接驳环节一直是影响操作效率与用气安全的关键节点，传统钢瓶与调压器的连接多采用螺纹旋合结构，现场安装时需要徒手或借助扳手反复拧动螺纹，不仅安装耗时，还容易出现螺纹对位偏差、密封垫压合不均导致的漏气隐患，长期使用后螺纹积污、锈蚀还会造成拆卸困难，给钢瓶定期检验、换气接驳带来诸多不便。这款适配液化石油气钢瓶阀门的调压快速接头，正是针对传统螺纹连接的痛点做的结构优化设计，整体采用下接阀体、上置调压腔、侧置扳扣锁紧的布局，主体外壳采用军绿色硬质壳体结构，既适配户外、后厨等复杂使用场景的耐磕碰需求，也能通过色彩区分形成直观的产品识别性。从结构功能来看，

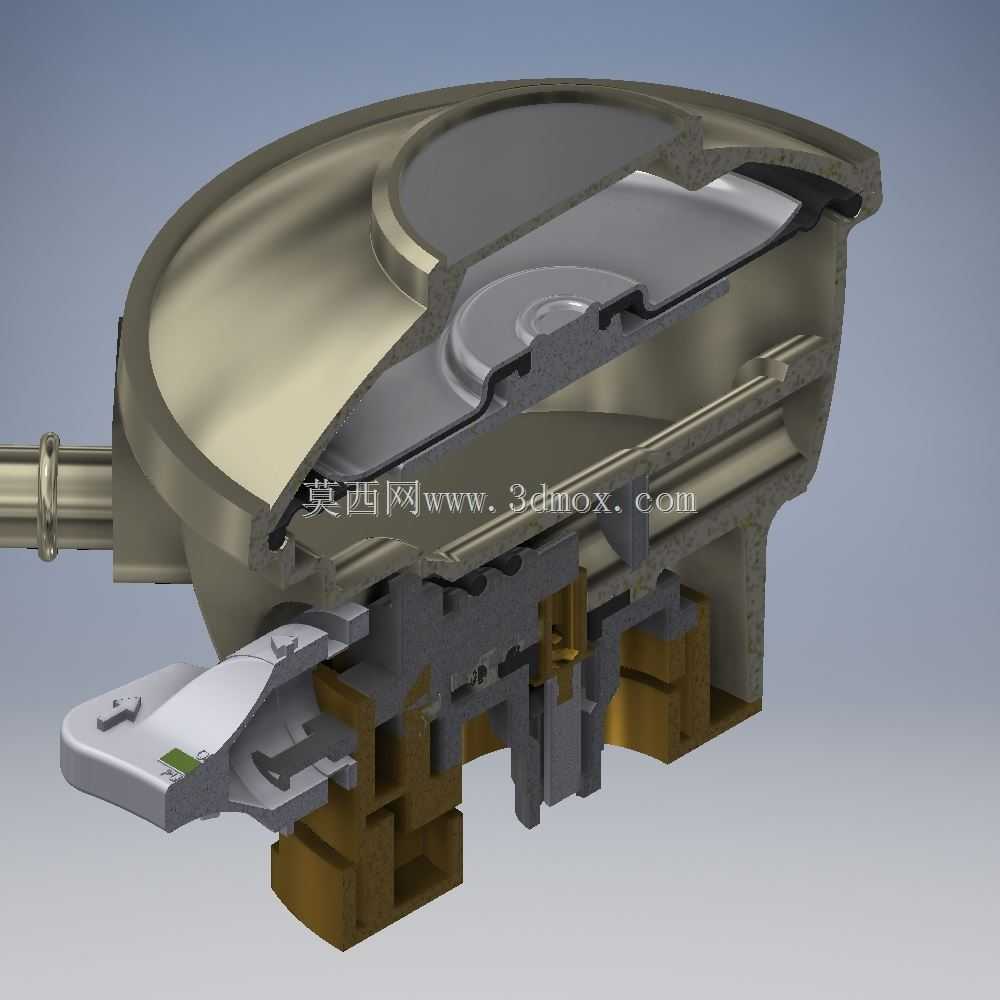

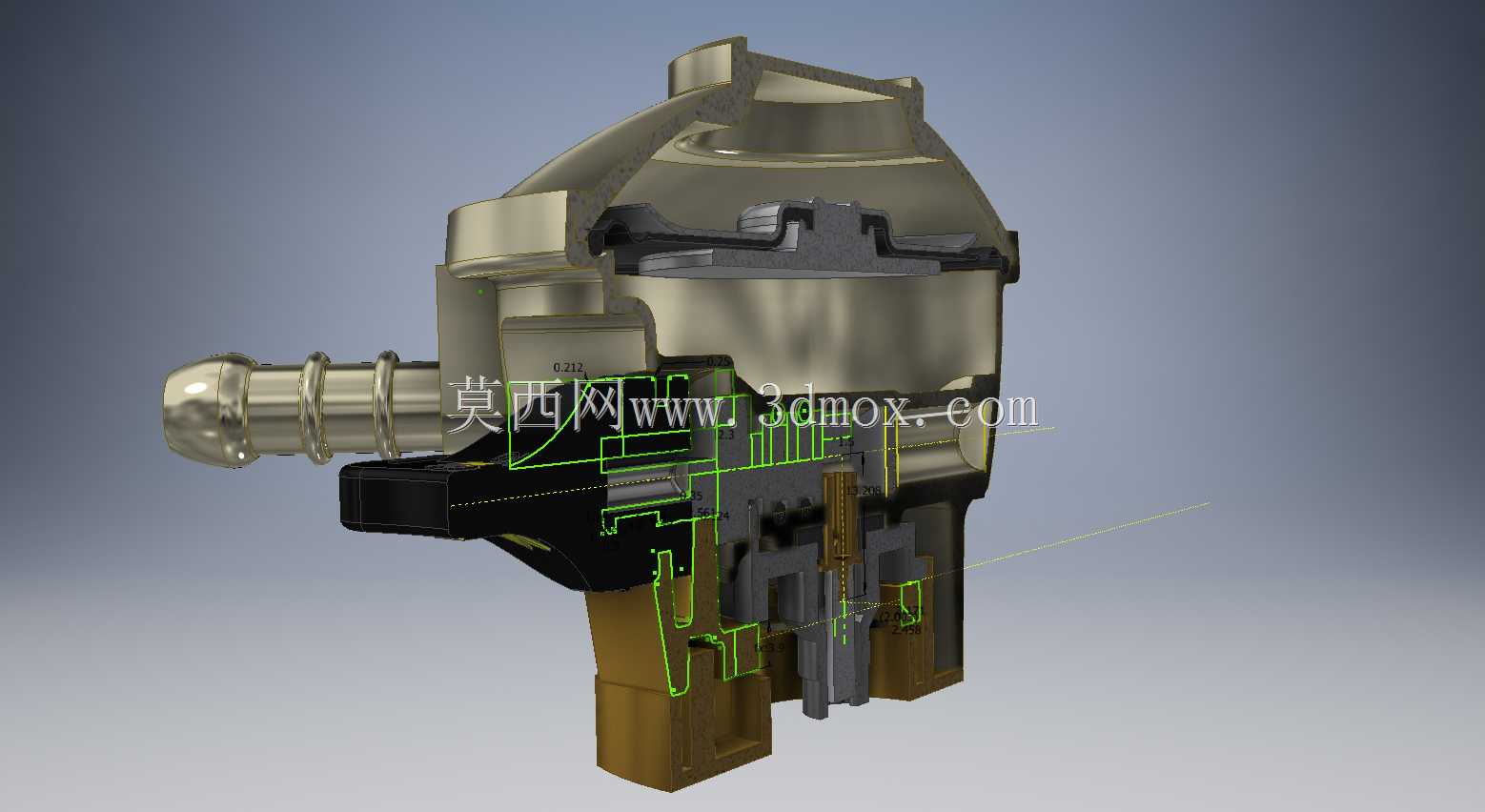

　　接头下部的圆柱接口直接对接钢瓶角阀的出气端，接口内置阶梯式密封槽，可兼容常规规格的丁腈橡胶密封垫，安装时无需旋转接头整体，只需将接口对准角阀出气端下压，再扳动侧方的灰色锁紧扳扣至锁止位置，即可完成机械锁紧与密封压合，整个操作过程无需额外工具，单人3秒内即可完成接驳，相比传统螺纹连接效率提升数倍，也避免了螺纹旋合过程中密封垫偏磨的问题。上部的圆形腔体为调压结构容纳腔，腔顶设置标识区用于标注气流方向、产品规格等信息，腔体内部集成稳压膜片、弹簧调压组件，可将钢瓶内输出的高压液化石油气减压至灶具、燃烧设备适配的低压稳定气压，避免出口压力波动导致的火焰忽大忽小、脱火、回火等问题，侧方伸出的宝塔式出气嘴可直接插接燃气专用橡胶软管，

　　嘴部设置多道环形倒刺，插接后配合喉箍锁紧即可实现可靠的软管固定，防止使用过程中软管受拉脱落。从设计思路层面，这款接头在建模阶段就充分考虑了实际使用中的公差适配与操作容错性，锁紧扳扣的转动行程做了冗余设计，扳扣表面设置多道方向标识与防滑纹理，即使是无操作经验的人员，也能顺着标识方向完成锁止与解锁操作，扳扣与主体的铰接位置采用隐藏式销轴结构，避免外部灰尘、油污进入铰接缝隙造成扳扣卡滞，主体外壳的壁厚做了均匀化处理，既保证壳体承受内部气压的结构强度，也避免局部壁厚过厚导致的成型缩痕问题，下部对接端的尺寸严格匹配常用YSP-15型等主流规格液化石油气钢瓶角阀的安装尺寸，安装边界控制在钢瓶角阀外围合理范围内，不会与钢瓶护罩产生干涉，

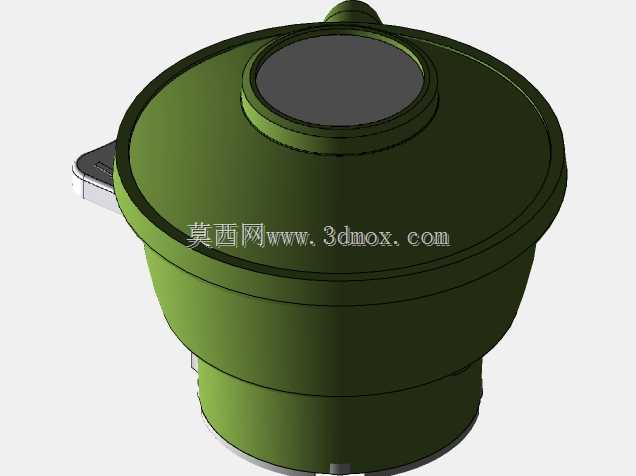

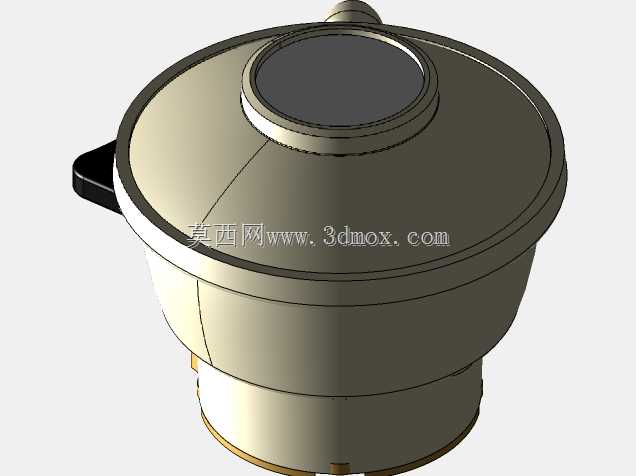

　　接头上部的圆形腔体直径控制在合理区间，安装后不会遮挡钢瓶角阀的开关手柄，方便操作人员在接驳完成后正常开关角阀。在实际工况适配方面，接头的密封结构可耐受液化石油气的腐蚀，金属部件采用防锈处理，可适应厨房高油烟、户外临时供气点高湿度、粉尘的使用环境，锁紧机构设计了自锁角度，当扳扣扳至锁止位置后会形成机械死点，不会因为日常使用中的触碰、震动出现意外松脱，内部调压组件的弹簧参数经过匹配调校，可在钢瓶满瓶高压到余气低压的整个压力区间内保持稳定的出口压力，保障下游燃烧设备的工况稳定。建模过程中对各活动部件的运动间隙做了精准设定，扳扣转动过程中不会与主体外壳、出气嘴产生运动干涉，密封件的压缩量控制在合理范围，既保证足够的密封比压防止漏气，也避免压缩量过大导致密封件过早老化失效，整体结构没有多余的外露凸起，日常搬运、擦拭过程中不会出现勾挂衣物、积存油污的问题，出气嘴的长度与直径适配市面上绝大多数民用燃气软管的规格，无需额外转接头即可直接使用，降低了用户的配套成本。
