24英寸600磅级双法兰手柄式蝶阀

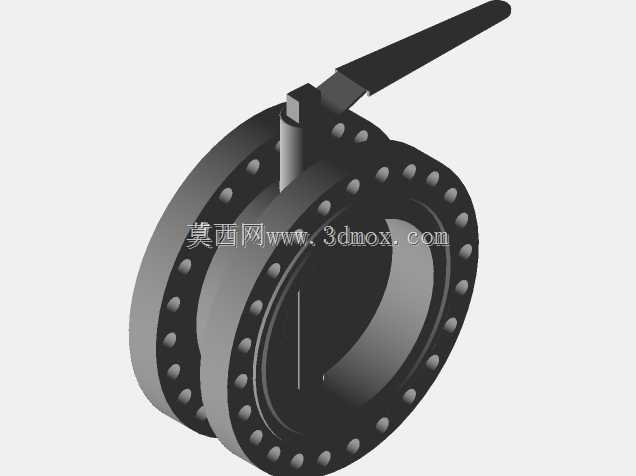

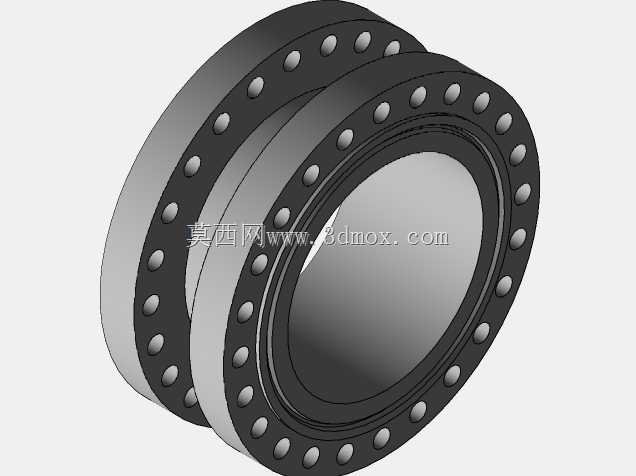

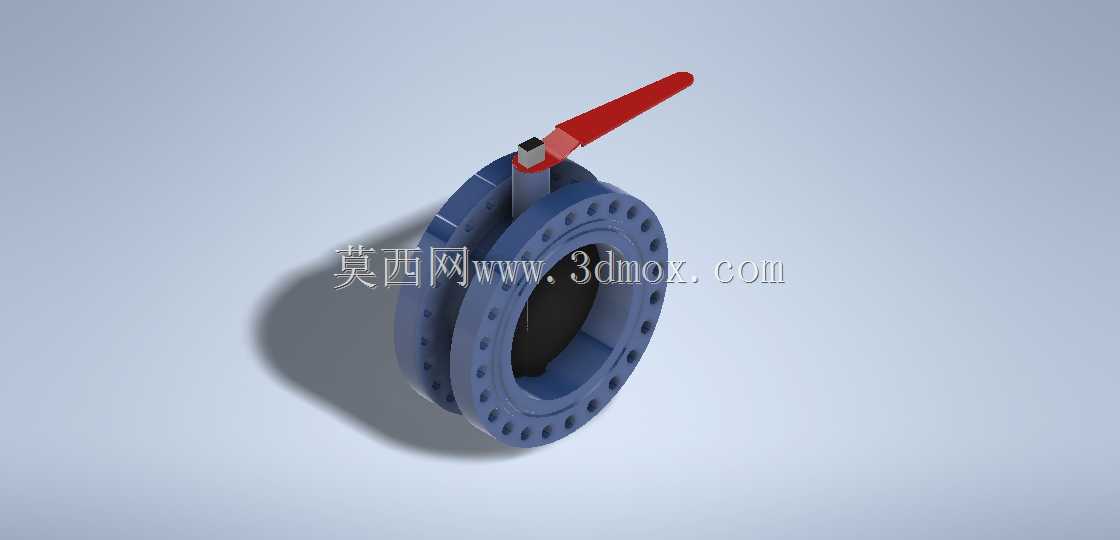

　　这套大口径蝶阀的三维结构，围绕24英寸公称通径、600磅级压力等级的双法兰管路工况搭建，阀体两侧整圈布置螺栓孔，可直接与同压力等级的管道法兰面对接，安装时无需额外搭配对夹式紧固件，法兰端面的密封面区域预留了足够的垫片放置空间，现场装配时能保证密封垫片受压均匀，避免大口径管路运行中出现偏载渗漏。从实际应用场景来看，这类大口径蝶阀常出现在市政给排水主干管、大型化工循环水系统、冶金厂区冷却水管网、暖通空调冷冻水主管道以及污水处理厂的工艺管线上，用来截断或者调节管路内的流体通断，相比同通径的闸阀，蝶阀的整体结构长度更短，占用管廊空间更小，大口径场景下的启闭操作也更省力。

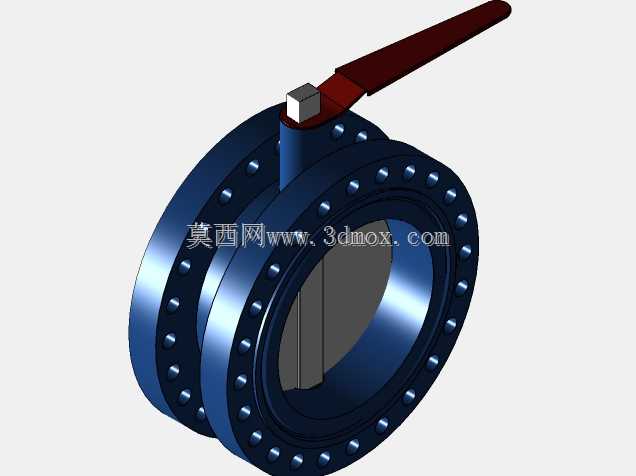

　　结构设计上，阀板采用偏心回转的运动逻辑，手柄驱动阀杆转动时，阀板会在90度行程内完成全开全关动作，全开状态下阀板处于流道中心位置，对介质的流阻远小于同规格截止阀，管路输送过程中的压损更低；阀座密封面沿阀体内圈整周布置，阀板回转到位后密封面均匀贴合，既能满足清水、循环水这类常规介质的截断要求，也可适配轻度腐蚀性流体的管路工况。手柄采用长杠杆式结构，操作端做了防滑加长设计，操作人员在现场无需借助额外辅助扳手，即可手动输出足够的启闭扭矩，手柄与阀杆的连接位置设置了方榫配合结构，避免长期启闭过程中出现打滑松脱，阀杆穿出阀体的位置预留了填料函安装空间，可填入密封填料阻断介质沿阀杆间隙外漏。

　　建模过程中对各零件的装配边界做了完整还原：阀体两侧法兰的螺栓孔数量、孔位分布圆直径、法兰整体外径都严格对应600磅级法兰的标准尺寸，工程人员在做管路布局时，可以直接调取该模型核对管廊预留空间，确认法兰对接时螺栓的操作间隙是否充足，避免现场安装时出现螺栓无法穿装、扳手操作空间不足的问题。阀板的回转轮廓做了运动干涉校验，全行程转动过程中阀板边缘不会和阀体内壁、法兰密封面发生剐蹭，阀杆的上下支撑同轴度在装配关系里做了约束，保证长期运行时阀杆转动顺畅，不会出现卡滞。

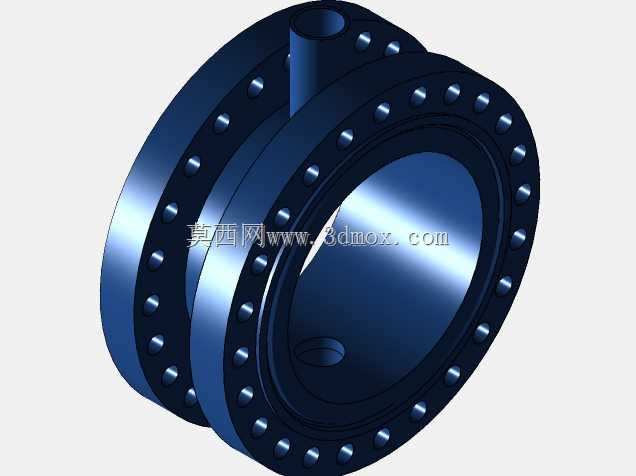

　　从选型适配的角度看，双法兰的连接形式相比对夹式蝶阀，在高压、大管径工况下的连接刚性更强，管路出现水锤冲击时，法兰连接的受力更均匀，不会出现对夹结构容易发生的阀体移位、密封失效问题。阀体本体采用圆筒式流道设计，介质流经时没有突兀的通流截面突变，即使在调节开度的工况下，流态也相对平稳，不会产生过大的湍流振动。模型同时还原了阀体外部的加强筋布局，在法兰与阀体筒身的衔接位置做了壁厚加厚处理，承受管路内压时的应力分布更均匀，大口径工况下不会因为壳体刚性不足出现变形渗漏。整套结构拆分清晰，阀体、阀板、阀杆、操作手柄、密封座、紧固件都为独立可编辑零件，设计人员既可以直接用于管路系统的三维布局校核，也可以在此基础上调整通径、压力等级参数，衍生出不同规格的同系列蝶阀结构，在项目前期做设备选型、管线碰撞检查、安装工序模拟时，都能直接提供准确的结构参考，提前规避现场安装时可能出现的尺寸干涉、操作空间不足等实际问题。
