带手动扳杆弹簧式法兰连接安全阀

　　该安全阀属于承压系统中的超压泄放部件，主要用于锅炉、压力容器、压缩空气管路、蒸汽系统以及部分流体输送装置中。设备在正常工作压力下保持关闭，当系统内部压力超过设定开启压力时，阀瓣在介质力作用下克服弹簧预紧力抬起，介质从阀口快速排出；压力回落到安全范围后，阀瓣重新落座，从而限制系统最高压力，降低超压爆裂风险。

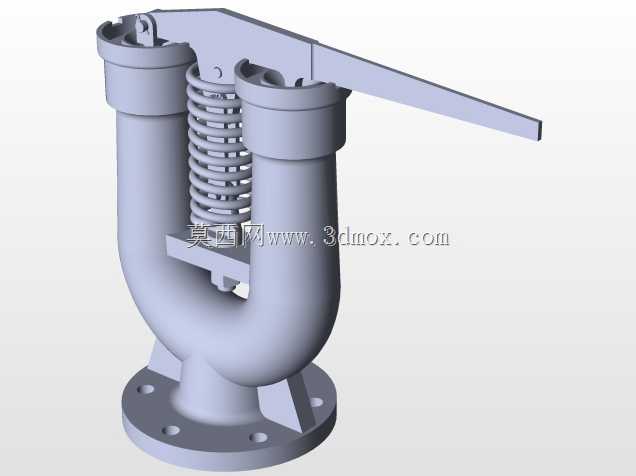

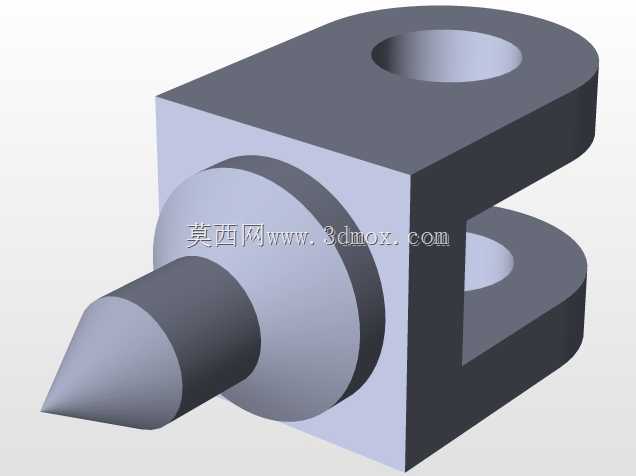

　　从结构布置看，模型采用立式弹簧加载形式，下部为法兰安装基座，中部为阀座与阀瓣启闭区域，上部布置弹簧、弹簧座、调节结构和阀盖。侧面延伸出较长的手动扳杆，便于现场进行手动提升试验，检查阀瓣是否卡滞、密封面是否能够正常动作。扳杆位置设置在阀体上部，操作时受力路径清晰，杠杆长度相对较大，人工开启所需力量较小，也便于在检修和定期校验时观察阀门动作。

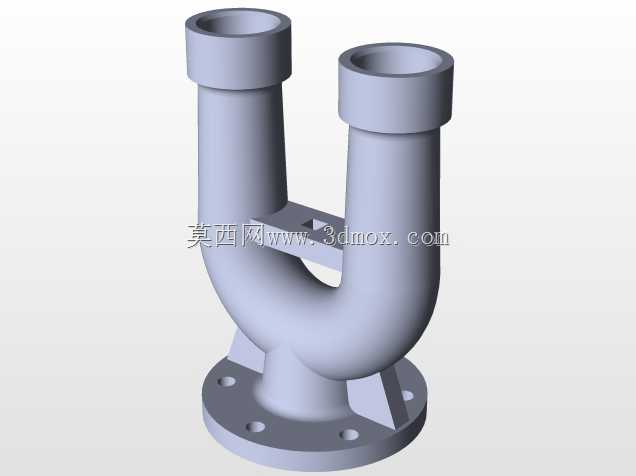

　　阀体流道采用近似U形的连通结构，入口位于底部法兰中心方向，出口侧向布置，适合安装在设备顶部或管路上方。底部法兰带有均布螺栓孔，建模时需要重点控制法兰外径、密封面直径、螺栓孔中心圆、孔径、孔数以及法兰厚度，这些尺寸直接决定与设备接口的互换性。法兰下方与承压设备连接，安装边界应预留螺栓穿装和扳手空间，尤其是法兰周向不能被支架、保温层或相邻管线遮挡。

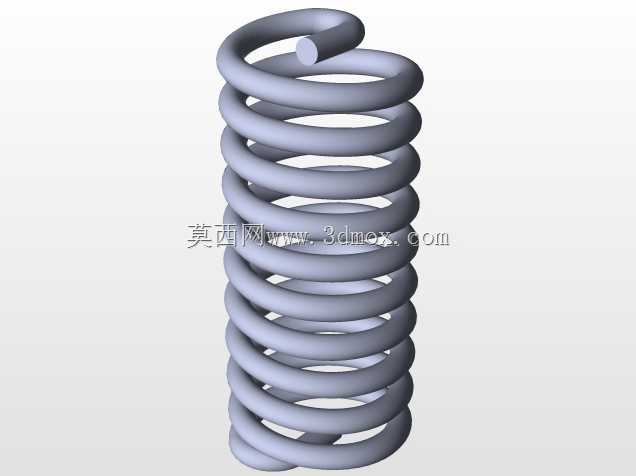

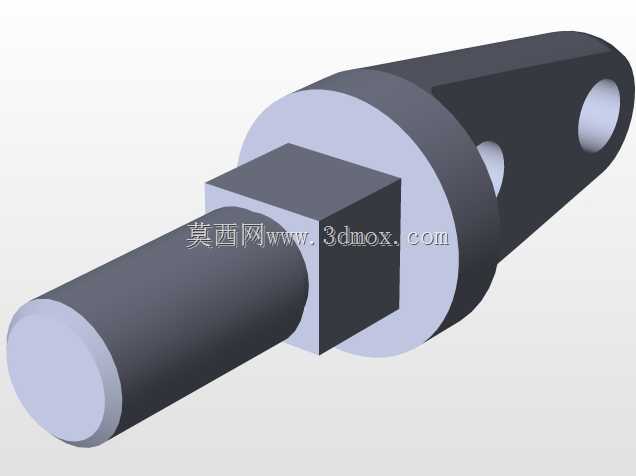

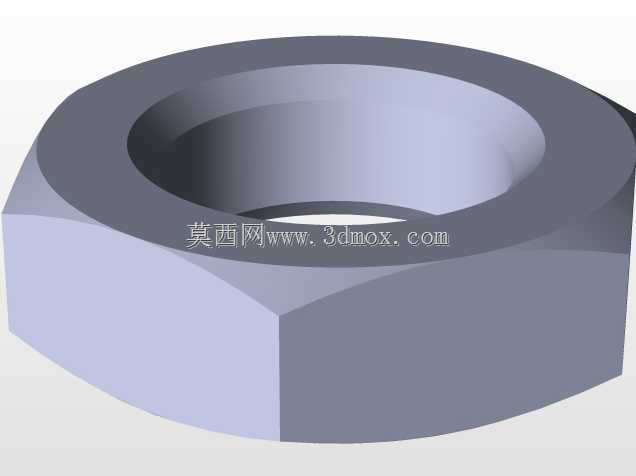

　　弹簧组件是该阀的核心功能部分。弹簧套置于阀杆外侧，通过上端压盖或调节螺母形成预压缩量。预紧力越大，阀门开启压力越高；预紧力过小，则可能在正常工作压力下出现提前泄漏或频繁起跳。三维结构设计时，弹簧中径、有效圈数、丝径、自由高度和压缩行程需要相互匹配，既要保证阀瓣达到设定升程时仍有稳定弹力，也要避免弹簧并圈或压死。阀杆与导向部位应保持同轴，防止阀瓣启闭过程中偏磨。

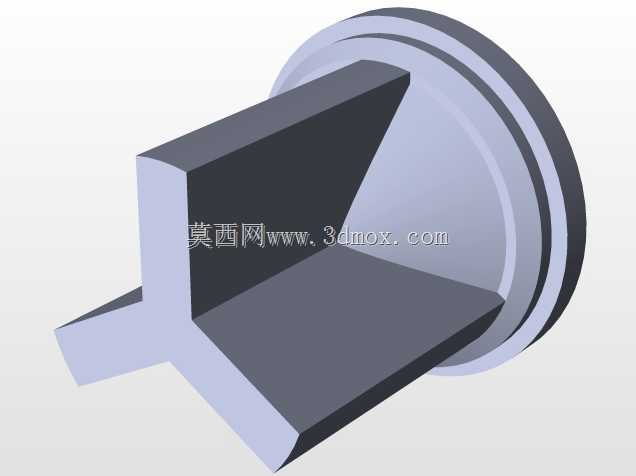

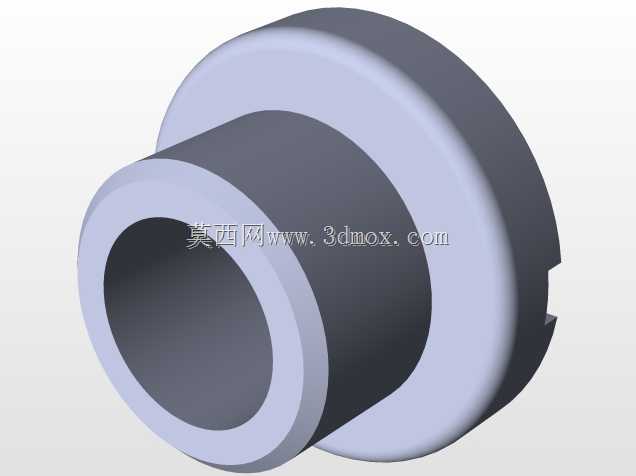

　　密封部分位于阀瓣与阀座接触区域，实际产品中通常根据介质温度和腐蚀性选择金属密封或软密封结构。金属密封耐温能力较好，对加工精度和落座对中性要求高；软密封关闭性能更好，但受温度、压力和介质相容性限制。模型中阀瓣、阀座和支撑筋板的连接关系较明确，适合用于讲解安全阀启闭原理、装配关系以及内部零件干涉检查。

　　外形尺寸方面，该类阀门的高度主要由下部阀体、中部弹簧腔和上部扳杆机构叠加形成，现场布置时不能只看法兰接口尺寸，还要考虑顶部检修空间。侧面手动扳杆展开后形成较大水平外廓，扳杆转动或抬起范围内不应布置管道、电缆桥架和操作平台立柱。阀门出口侧若接入排放管，应保证排出口通畅，避免背压过高影响开启压力和回座性能；排放管也不宜将额外载荷直接传递给阀体，必要时设置独立支撑。

　　建模思路上，可先按入口法兰和阀体中心线建立基准，再完成U形流道、阀座、阀瓣、阀杆、弹簧、上盖和扳杆的分层装配。法兰螺栓孔、加强筋、弹簧座和销轴连接处应保留真实装配关系，便于后续生成工程图、爆炸视图或进行运动校核。弹簧在不同开度下的压缩状态可通过配置或运动算例表达，以展示阀门从关闭、开启到回座的动作过程。

　　在实际选型中，需要结合介质类型、工作温度、整定压力、排放量、背压条件和连接标准确定口径与结构。该模型更适合作为弹簧式安全阀的结构教学、方案展示和装配练习对象；若用于生产设计，还需补充密封面细节、材料参数、弹簧计算书、排量计算以及对应的法兰和强度校核依据。
