同轴式双级齿轮减速传动箱体结构

项目分类:减速器 发布时间:2022-05-13 ID:635788
  • 同轴式双级齿轮减速传动箱体结构

  这套减速传动结构在常规轻工输送、小型物料搬运、工位回转驱动以及低速大扭矩输出的配套场景里十分常见,核心作用是把原动机端的高转速低扭矩输入,经过两级齿轮啮合完成转速折减、扭矩放大,最终让执行端获得匹配负载工况的稳定输出转速。从整机布局来看,两根平行布置的传动轴分别承担动力输入与动力输出职责,轴系上的大小齿轮错开排布:小齿数主动齿轮和大齿数从动齿轮完成第一级减速,后续第二组啮合齿轮再进一步把转速压低,两级传动的速比分配没有采用极端差值,而是兼顾了单级齿轮的承载负荷与箱体轴向空间占用,避免某一级齿轮齿面接触应力过高,也让整体传动链的载荷分布更均匀。

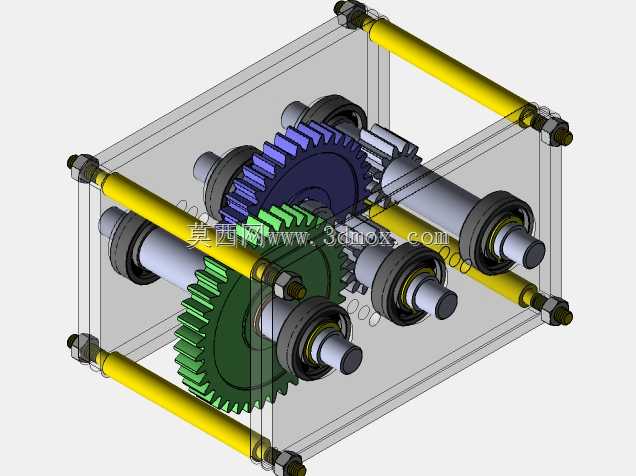

  设计阶段首先要敲定的是轴系的中心距,这个参数直接决定箱体的长宽边界,也约束了齿轮分度圆直径的可选范围。图中透明示意的箱体内腔预留了齿轮运转的安全间隙,齿顶圆和箱体内壁之间留出了足够的储油与散热空间,不会在运转过程中出现齿面剐蹭箱壁的问题。四根沿箱体四角布置的长拉杆把两侧的支承板拉紧固定,这种装配形式省去了整体铸造箱体的复杂开模成本,在小批量非标设备配套场景里调整灵活性很强:如果后续需要修改齿轮参数、更换不同速比的啮合副,只需要松开拉杆调整两侧支承板的间距,不用重新制作整体箱体,对样机迭代和非标定制项目非常友好。

  轴系的支承位置都配置了成对的滚动轴承,轴承内圈和传动轴轴颈采用过渡配合,外圈嵌入两侧支承板的轴承座孔内,既可以约束传动轴的径向跳动,也能承受齿轮啮合过程中产生的少量轴向分力。轴端伸出箱体的位置做了阶梯轴定位设计,伸出段可以直接安装联轴器、链轮或者带轮,动力接入和输出的接口形式可以根据现场配套设备灵活更换。齿轮本身采用了不同的色彩区分层级,大尺寸从动齿轮分别做了加宽齿宽处理,低速级齿轮传递的扭矩更大,加宽齿宽能够提升齿面的接触承载面积,降低单位面积的接触压强,减少长期满负荷运转下的齿面点蚀风险;高速级小齿轮转速更高,齿宽适当收窄,既控制了转动惯量,也能降低高速啮合过程中的搅油阻力。

  从安装边界来看,整机的外轮廓由两侧支承板和四角拉杆合围而成,输入轴、输出轴的轴端伸出长度统一,安装时只需要在配套设备的安装基板上对应开出轴过孔与支承板固定孔位,就可以完成整机就位,不需要额外设计复杂的转接支座。箱体内腔在装配完成后可以注入适量润滑油脂,齿轮啮合面和轴承滚动体都能得到持续润滑,两侧支承板和轴的配合位置可以加装密封件,避免润滑脂外泄同时阻挡外界粉尘进入传动腔,在多粉尘的车间输送场景里也能保持长期稳定运行。整套传动结构的装配逻辑完全按照实际机械加工与装配工艺搭建,所有零件的配合关系、装配先后顺序都符合真实车间的组装流程,齿轮的齿形参数、轴肩定位高度、轴承安装位的尺寸公差都可以直接作为非标减速装置设计的参考,在布局紧凑的小型设备里,这种拉杆式双级减速结构相比一体式铸造减速箱,改型周期更短、维护拆装更便捷,日常检修时只需要松开四角拉杆,就可以直接取出整套轴系组件更换磨损的齿轮或者轴承,不需要整体拆解设备机架,能大幅降低后期运维的停机时间。传动过程中两级齿轮的啮合错位量通过轴肩和轴承的轴向定位严格控制,保证齿轮全齿宽参与啮合,不会出现局部偏载导致的齿面异常磨损,适配长时间连续运转的工位驱动需求。
