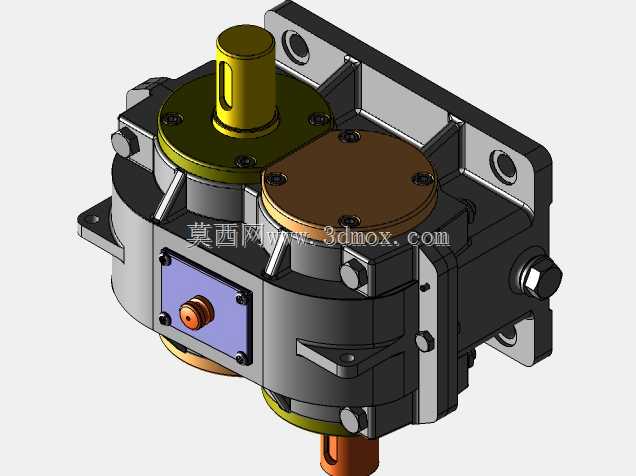

该套三维结构呈现的是一款封闭箱式齿轮减速装置,整体采用上下剖分箱体配合侧置安装支耳的布局,输入轴从箱体下部伸出,输出轴从上部同轴区域伸出,轴端均加工有键槽,用于通过平键传递转矩。装置内部容纳两级齿轮啮合副,齿轮、轴、轴承、端盖、紧固件和观察盖板均按装配关系完整建模,能够直观反映减速机构从动力输入、转速降低、转矩放大到动力输出的完整传递路径。
从实际工程使用场景看,这类减速装置常布置在原动机与工作机之间,用于匹配电动机或其他高速动力源与低转速、大负载执行机构之间的转速和转矩差异。输送辊道、小型搅拌设备、卷扬机构、进给装置、轻工生产线以及各类需要稳定减速的传动系统中,都可以看到类似结构。其核心作用不是单纯改变外形,而是通过箱体内齿轮副的啮合,把较高输入转速转换为较低输出转速,同时按传动比放大输出转矩,并改善原动机与负载之间的匹配状态。
结构设计上,箱体承担轴承支承、齿轮封闭、润滑容纳和安装定位等多重功能。模型中箱体外侧设置带孔安装支耳,支耳孔位用于整机与机架或设备底座进行螺栓固定,安装时需要保证输入、输出轴与被连接机构的同轴度或平行度,避免附加弯矩作用在轴伸和轴承上。上下箱体结合面通过螺栓压紧,形成刚性整体;侧面和顶部的圆形盖板既方便加工阶段对轴承孔、内腔进行操作,也便于后期检查齿轮啮合状态、维护轴承和补充润滑介质。
轴系布置是该装置的重点。输入轴、中间传动轴和输出轴通过轴承支承在箱体镗孔内,轴承位置由端盖和台阶结构限定,可承受齿轮啮合产生的径向力与部分轴向力。轴伸处保留键连接结构,联轴器、带轮、链轮或齿轮可安装在轴端,并通过键实现周向固定。设计时需要关注轴伸长度、轴径、键槽宽度和端部锁紧空间,这些尺寸直接决定外部连接件能否顺利装配,也影响检修时拆卸联轴器或带轮的操作空间。
齿轮副位于封闭内腔中,运转时可采用油浴润滑或飞溅润滑方式。箱体内壁需要留出足够的齿轮回转空间,避免轮齿与箱体发生干涉;同时,齿轮顶部、侧部与箱壁之间应保留合理间隙,以利于润滑油流动和热量散发。端盖、盖板与箱体结合面在实物中通常需要密封垫或密封胶,防止润滑油沿结合面和轴孔渗漏。三维建模时将这些盖板、螺栓、定位销和侧盖均表达出来,有利于在工程出图阶段统计紧固件规格、检查拆装顺序,并进行干涉校验。
外形边界方面,该装置主体近似圆柱形箱体,外部支耳向两侧展开,顶部输出轴竖直伸出,下部输入轴沿另一方向伸出,侧面还设有带橙色堵头的小盖板,可能用于油位观察、放油或检修口。布置到设备中时,不能只测量箱体主体外径,还应把支耳外轮廓、螺栓头部、轴伸长度、键槽顶端、端盖凸起以及维护操作空间一并纳入安装包络。若设备机架间距较紧,应重点核对侧盖螺栓是否能够使用扳手操作,顶部联轴器是否有装拆空间,底部轴伸是否会与底座或护罩发生碰撞。
从建模逻辑看,该结构适合用于传动方案评审、装配关系演示和非标设备选型沟通。通过剖切或隐藏箱体盖板,可以清楚看到齿轮层级、轴系支撑位置和紧固件分布;通过整体外形模型,又可以校核设备机架上的安装孔距、轴高和维护通道。对于结构设计人员而言,这类模型的价值在于把传动比实现、箱体刚度、轴承支承、润滑密封、安装固定和现场维护等因素统一到同一个三维空间中检查,从而在加工制造前提前发现轴系干涉、盖板无法拆装、螺栓空间不足或支耳受力不合理等问题。
在设备选型应用中,该类减速箱需要结合输入转速、所需输出转速、额定转矩、冲击载荷、连续工作时间和连接方式进行校核。三维结构本身虽然不直接代表全部工况参数,但它明确了轴端形式、安装姿态、箱体固定方式和外部接口边界,能够帮助工程师判断其是否适合目标机架。若用于重载或频繁启停场合,还应在实物设计阶段进一步校核齿轮模数、齿宽、轴承寿命、轴的挠度以及箱体支耳的局部强度,使封闭箱体内的传动机构在长期运行中保持啮合稳定和较低噪声。
