单级斜齿圆柱齿轮减速器结构

　　这套单级斜齿圆柱齿轮减速结构，是中小功率机械传动系统里应用极广的基础减速单元，常见于轻工输送线、小型物料搅拌设备、农用辅助机具、车间非标工装驱动端以及普通皮带输送设备的动力匹配环节。整套结构没有复杂的多级传动嵌套，仅通过一对啮合的斜齿圆柱齿轮完成转速降低与扭矩放大，在需要把原动机高转速输出转换为工作端低转速大扭矩工况的场景里，既能控制整体占用空间，又能把传动效率维持在较高水平，日常维护拆检的门槛也远低于多级行星或者蜗轮蜗杆减速结构。

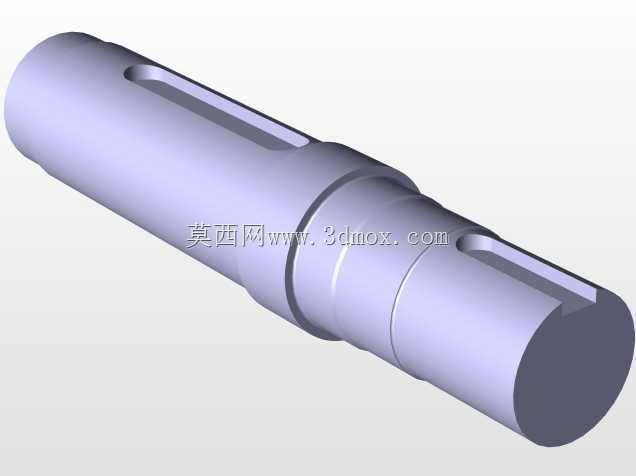

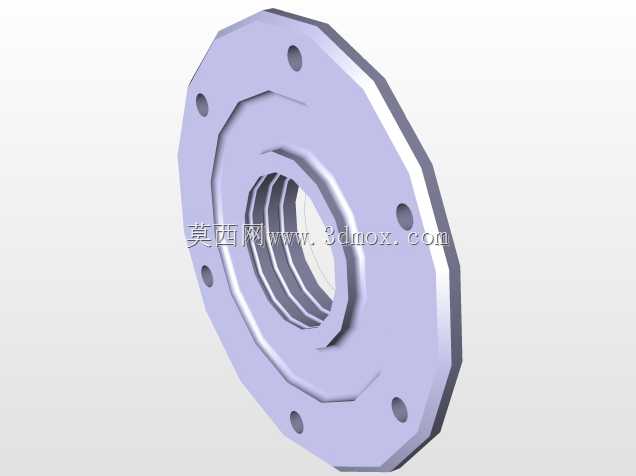

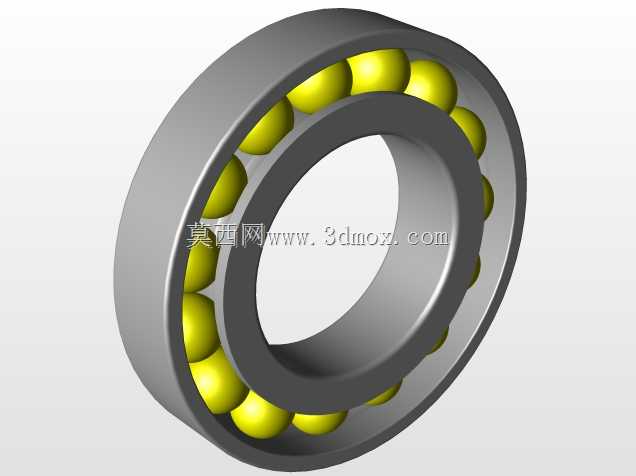

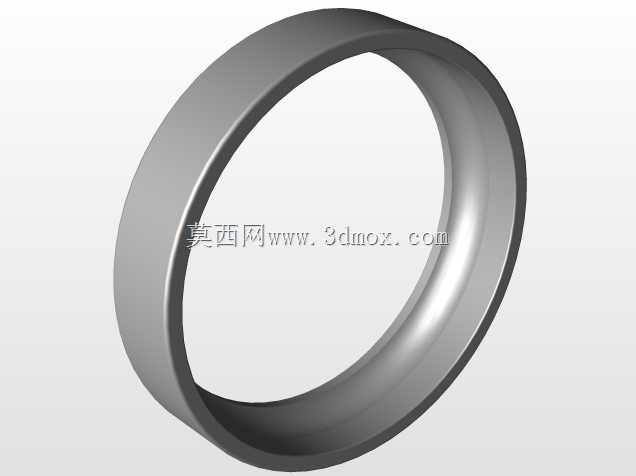

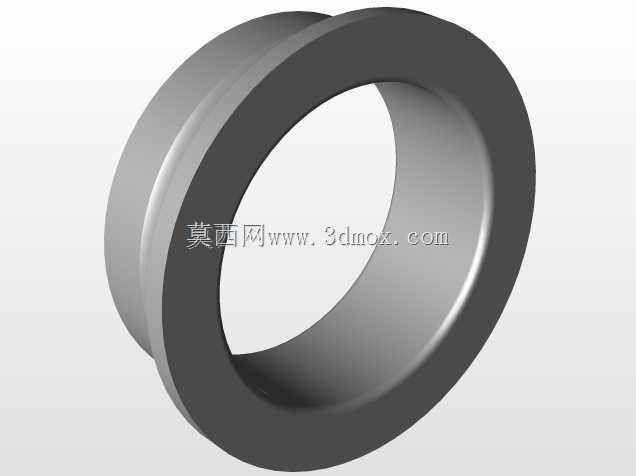

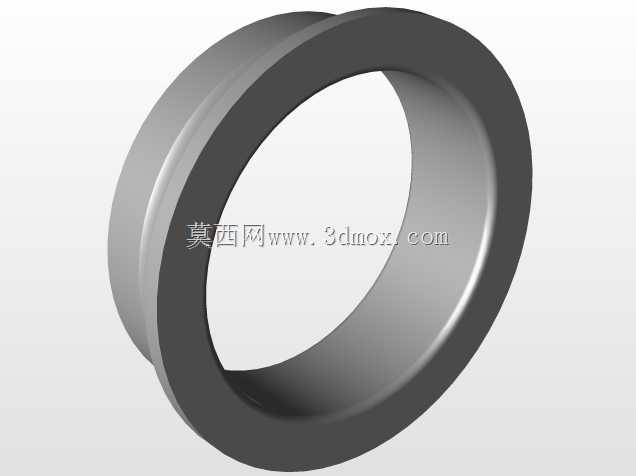

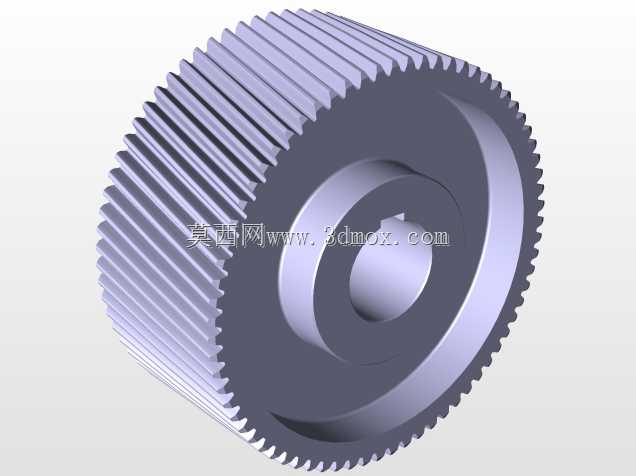

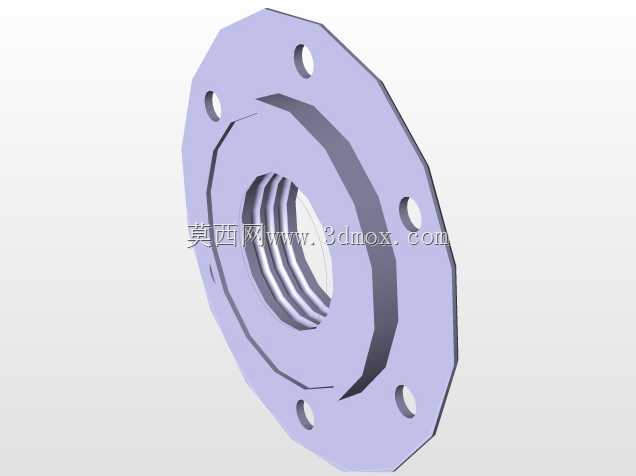

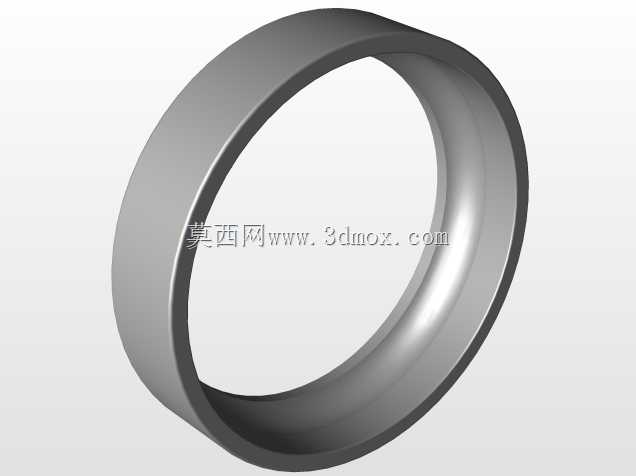

　　从实际装配边界来看，整套装置的核心承载构件包含两根平行布置的传动轴、一对参数匹配的斜齿圆柱齿轮、两套内嵌在箱体轴承座孔内的滚动轴承，以及轴端的定位、密封配套结构。输入轴一端通过联轴器或者带轮和驱动电机输出端相连，轴上加工出轴肩定位段，小斜齿轮可以和轴做成一体齿轮轴结构，也可以通过平键配合锁紧在轴的中段，两侧轴承分别抵靠轴肩完成轴向限位，轴承内圈随轴同步转动，外圈嵌入箱体镗削完成的轴承座孔内，端盖压紧外圈端面后既约束轴系的轴向窜动量，也为内腔润滑脂或者润滑油提供密封边界。输出轴的轴径通常比输入轴更大，大尺寸斜齿轮通过平键周向固定、轴套或者圆螺母完成轴向锁紧，输出轴外伸端预留键槽，用来安装工作端的联轴器、链轮或者传动滚筒，轴伸长度和轴径尺寸都按照传递扭矩的大小做匹配设计，避免重载工况下出现轴的扭转变形或者键槽挤压失效。

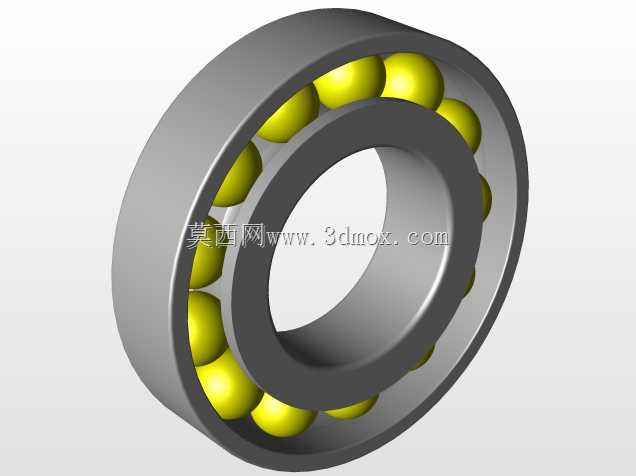

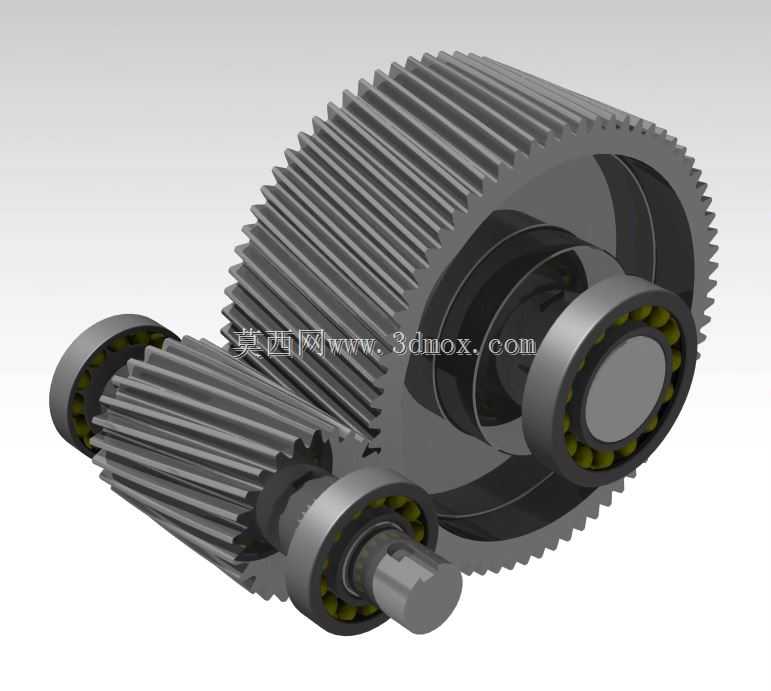

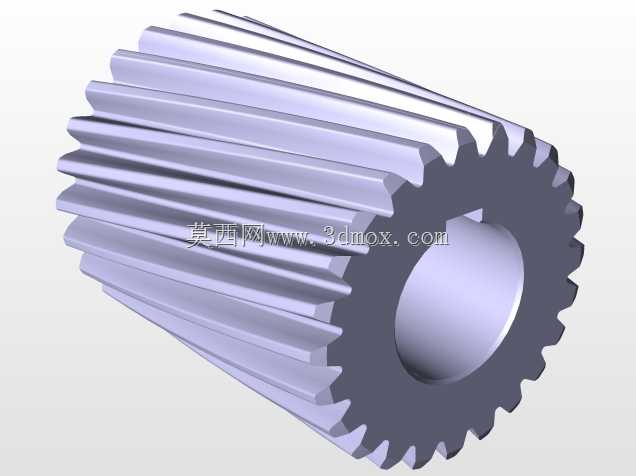

　　斜齿轮的啮合特性是这套结构设计里的核心考量点，和直齿圆柱齿轮相比，斜齿轮的轮齿沿齿宽方向是逐步进入啮合、逐步退出啮合的，啮合过程中不会出现直齿那样整齿突然撞击的情况，传动平稳性明显更好，运行时的冲击、振动和噪声都能得到有效控制，重合度也比同参数直齿轮更大，意味着同时参与承载的轮齿对数更多，齿面接触应力分布更均匀，既可以在相同中心距条件下传递更大的扭矩，也能延长轮齿的疲劳使用寿命。设计过程中需要先根据工作端的额定扭矩、每日运行时长、启动冲击频率确定传动比，再匹配驱动电机的额定转速，反推两根轴的转速差，随后按照齿面接触疲劳强度和齿根弯曲疲劳强度公式初步核算齿轮的模数、齿数、齿宽和螺旋角，螺旋角通常选取在8度到20度的合理区间，螺旋角过小会失去斜齿轮平稳传动的优势，过大则会产生过大的轴向分力，额外加重轴承的轴向承载负担，选配轴承时就需要选用能同时承受径向力和轴向力的角接触球轴承或者圆锥滚子轴承，而不能只用仅能承载径向力的深沟球轴承，避免轴向力长期作用导致轴承过早失效。

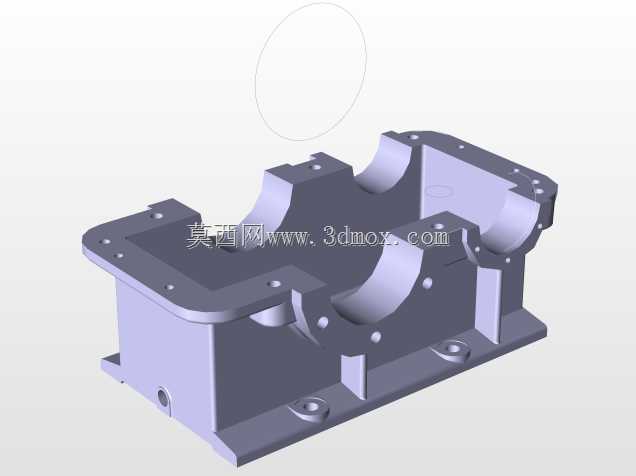

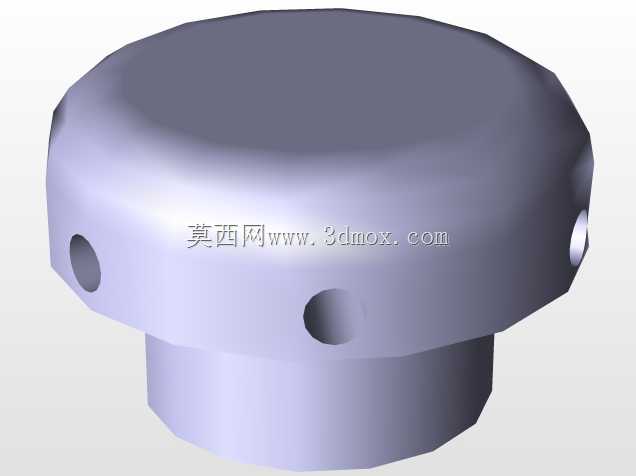

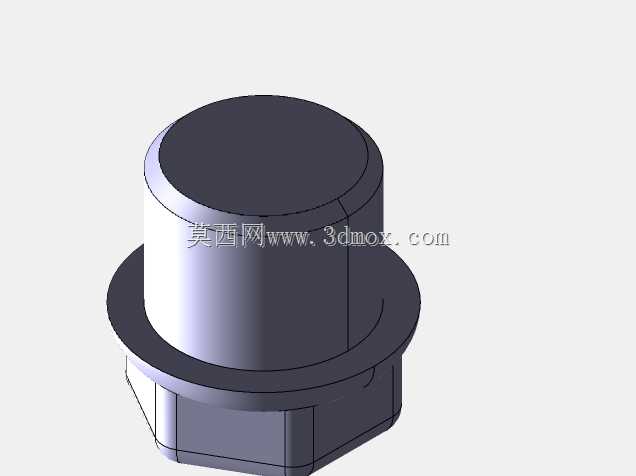

　　箱体作为整套减速结构的安装基准，内腔需要预留足够的储油空间，齿轮下半部分可以浸入油池一定深度，运转时带起的润滑油可以持续润滑啮合齿面和轴承滚动体，箱体内壁要留出和齿轮齿顶圆、轴端旋转部件的安全间隙，避免运转过程中运动件和箱壁发生刮蹭，箱体的分箱面通常布置在两根轴的轴线所在平面，拆检时可以直接掀开箱盖，完成齿轮啮合间隙检查、轴承更换或者润滑油更换，不需要拆解整个轴系的外部连接。安装布局时要保证两根轴的平行度公差控制在设计允许范围内，轴系的同轴度、齿轮的啮合侧隙都要在装配时调整到位，侧隙过小会导致热胀后轮齿卡滞、润滑膜无法形成，侧隙过大则会引发换向冲击、传动精度下降。整套结构的外形轮廓规整，输入输出轴的中心高、轴伸尺寸、安装底脚的孔位间距都可以按照配套设备的机架尺寸做适配，既可以独立成台作为标准减速箱使用，也可以直接把传动结构内嵌到专用设备的机身内部，作为设备传动链的核心组成部分，在常规常温、无强腐蚀的工业环境下长期稳定运行。
