手动卷笔刀削笔器结构造型设计

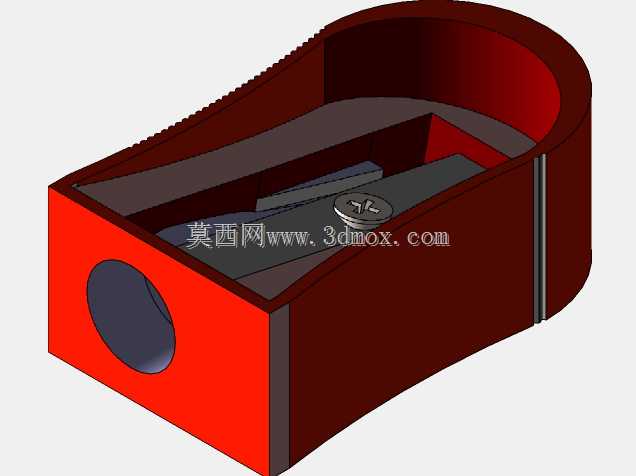

　　该作品呈现的是一款常见手动卷笔刀的完整三维结构，主体由楔形外壳、锥形进笔孔、切削刀片、紧固螺钉以及内部排屑空间组成。模型重点不在于复杂运动机构，而在于小型手持文具中对切削角度、刀片定位、壳体包容空间和使用手感的综合表达。卷笔刀广泛用于学生书写、办公绘图、工程草图、美术铅笔修整等场景，虽然结构简单，但对刃口角度、进笔锥面和刀片压紧可靠性有明确要求。若锥孔与刀片相对位置不合理，铅笔在旋转时会出现铅芯断裂、木屑排出不畅、切削面起毛或握持打滑等问题，因此在建模时需要把这些细节转化为可检查的几何关系。

　　外壳采用一端圆弧、一端近似直壁的紧凑楔形轮廓，外形贴合手掌捏持动作。前端红色立面设置圆形进笔口，内部延伸为锥形导向腔，铅笔进入后由锥面限制径向偏移，并使木质笔杆以稳定角度靠近刀片。刀片布置在壳体上方开口处，沿锥孔切线方向倾斜安装，刃口略微突出于内锥表面，从而在铅笔旋转过程中连续削去木质层并修整铅芯。刀片通过十字槽螺钉压紧在壳体定位面上，螺钉轴线与刀片安装面垂直，便于装配时施加足够压紧力，也能在刀片磨损后拆卸更换。

　　从结构设计思路看，壳体并不仅是外观罩壳，还承担排屑仓、刀片支座和手持基体三重作用。内腔深度需要容纳单次或多次削笔产生的木屑，侧壁高度决定碎屑是否容易外溢；上方开放区域用于观察刀片位置并清理积屑，圆弧后端则增加仓体容积，同时减少尖锐边角。模型中壳体壁厚保持均匀，有利于注塑成型时熔体填充和冷却收缩控制；外缘过渡圆角既改善握持触感，也能降低塑料件在跌落时的应力集中。进笔口周围形成较厚的局部区域，可承受铅笔插入时的侧向力，避免孔口长期磨损后变大。

　　刀片的安装边界是该类产品的关键。刃口直线需与锥形进笔腔保持精确相交，切削量由刃口伸入锥腔的高度决定：伸入过多会造成切削阻力增大、铅芯容易折断；伸入过少则削切效率低，甚至只摩擦笔杆表面。刀片背面应贴合壳体的安装平面，螺钉孔位置需兼顾压紧点与刃口支撑距离，防止刀片在受力时翘起。模型中将螺钉头、刀片孔和壳体安装座分层表达，能够直观检查装配干涉、螺钉压紧范围以及刀片更换时的操作空间。

　　外形尺寸方面，这类卷笔刀通常控制在单手可握持的小型尺度，长度方向覆盖进笔孔到排屑仓末端，宽度方向满足手掌两指夹持，高度则由刀片倾斜角和内腔容量共同决定。安装边界主要体现在刀片与壳体之间的固定关系，而非设备外部机架连接；设计时需要保证刀片外缘不超出壳体安全轮廓，螺钉头部不影响铅笔旋转和用户手指接触，进笔口轴线与切削锥面同轴过渡。对于批量生产，还需考虑塑料壳体的拔模方向、内腔抽芯可行性、刀片自动装配姿态以及螺钉拧紧时的支撑强度。

　　在三维建模过程中，可以先通过壳体外形建立基础实体，再利用内腔切除形成排屑仓和锥形进笔通道；刀片可按薄板零件建立，刃口以小角度斜面表达，螺钉按照标准紧固件外形简化。装配阶段应检查锥孔、刃口和刀片压紧面的相对位置，通过剖面观察切削干涉区域，并利用旋转模拟铅笔进入后的接触轨迹。该模型适合作为小型切削文具结构案例，用于演示壳体包容、刀片定位、紧固件装配、人机握持和注塑件壁厚控制等基础工程设计方法。
