经典扁平钥匙结构三维数模设计

　　做锁具配套结构设计快十二年，经手的钥匙类结构件数模没有一百也有八十，这次做的这款经典扁平杆式钥匙，是民用弹子锁配套最通用的结构形式，日常民用入户门锁、老式抽屉锁、部分工业设备柜锁都能见到同结构产品的身影，很多刚入行的结构工程师觉得钥匙结构简单，随便画个杆加几个齿就行，真落到实际生产和装配环节，差0.1毫米的齿形偏差都可能导致钥匙插不进锁芯、开不了锁，甚至直接卡断在锁腔里。

　　先说实际应用场景，这类结构的钥匙主要适配传统弹子结构锁具，覆盖民用住宅入户门、办公室文件柜、老式储物挂锁、部分工业设备的安全防护门锁，相比现在的异形防盗钥匙、电子钥匙，这种结构的钥匙加工成本低、开模难度小，冲压成型后只需要做简单的去毛刺和表面镀层处理，就能满足大批量民用市场的需求，很多县域级的锁具小厂都能独立完成全工序生产，不需要投入高精度的多轴加工设备。

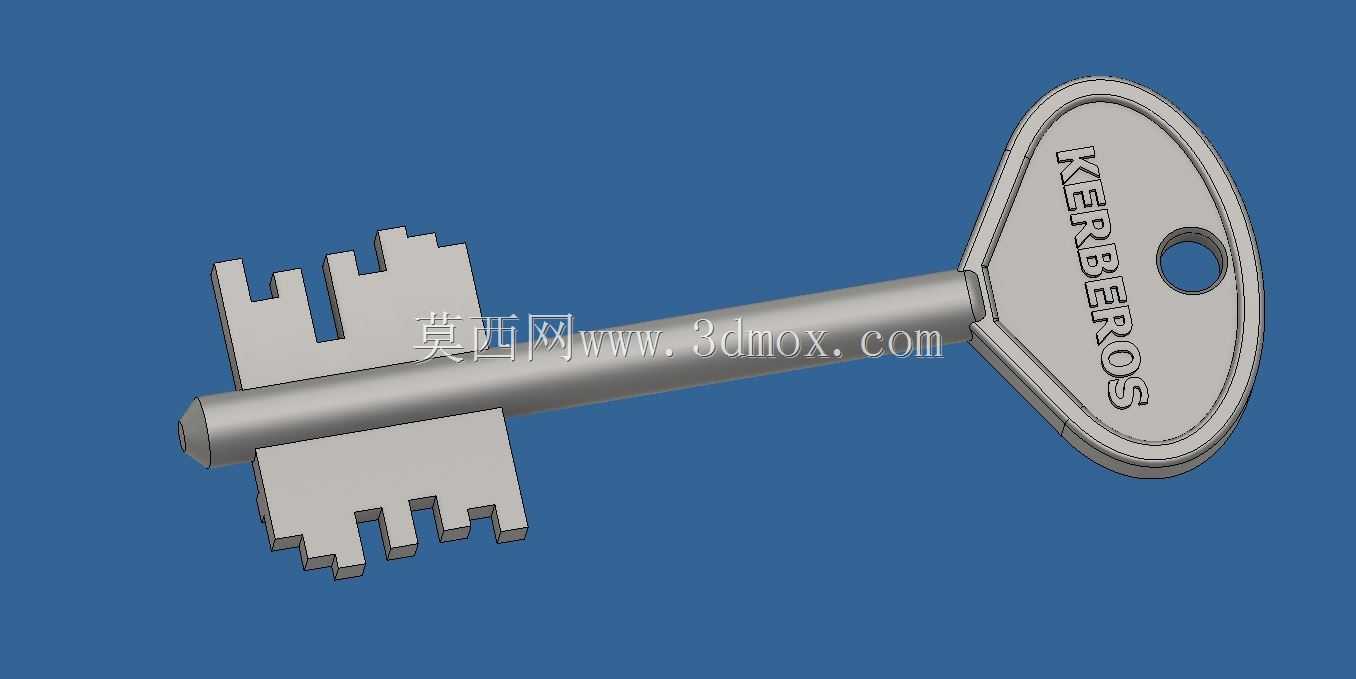

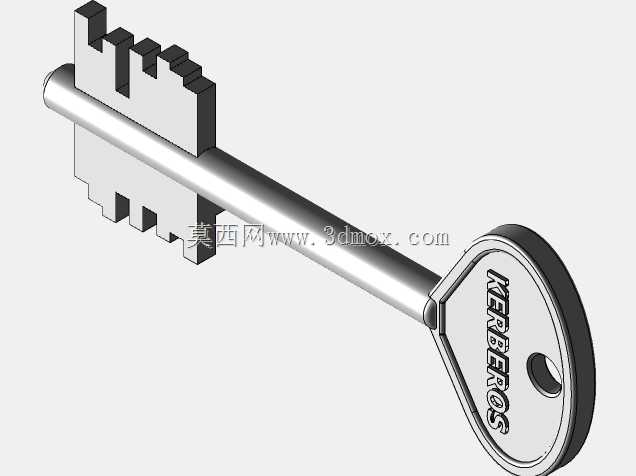

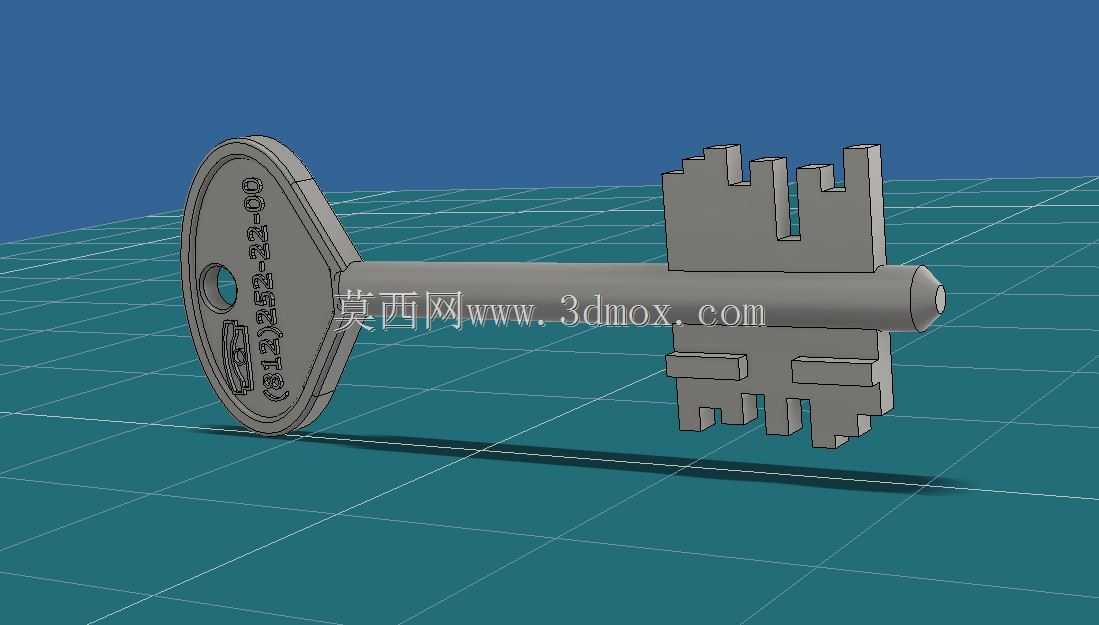

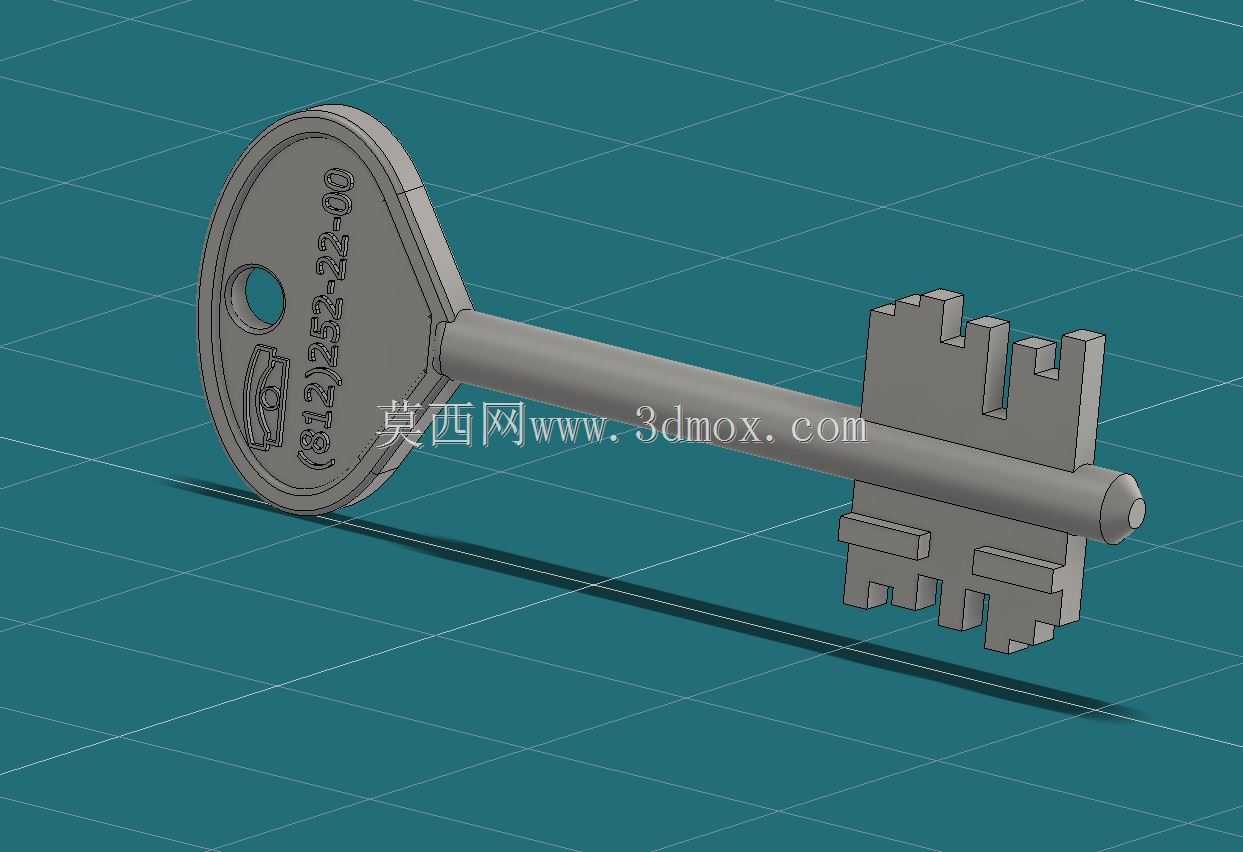

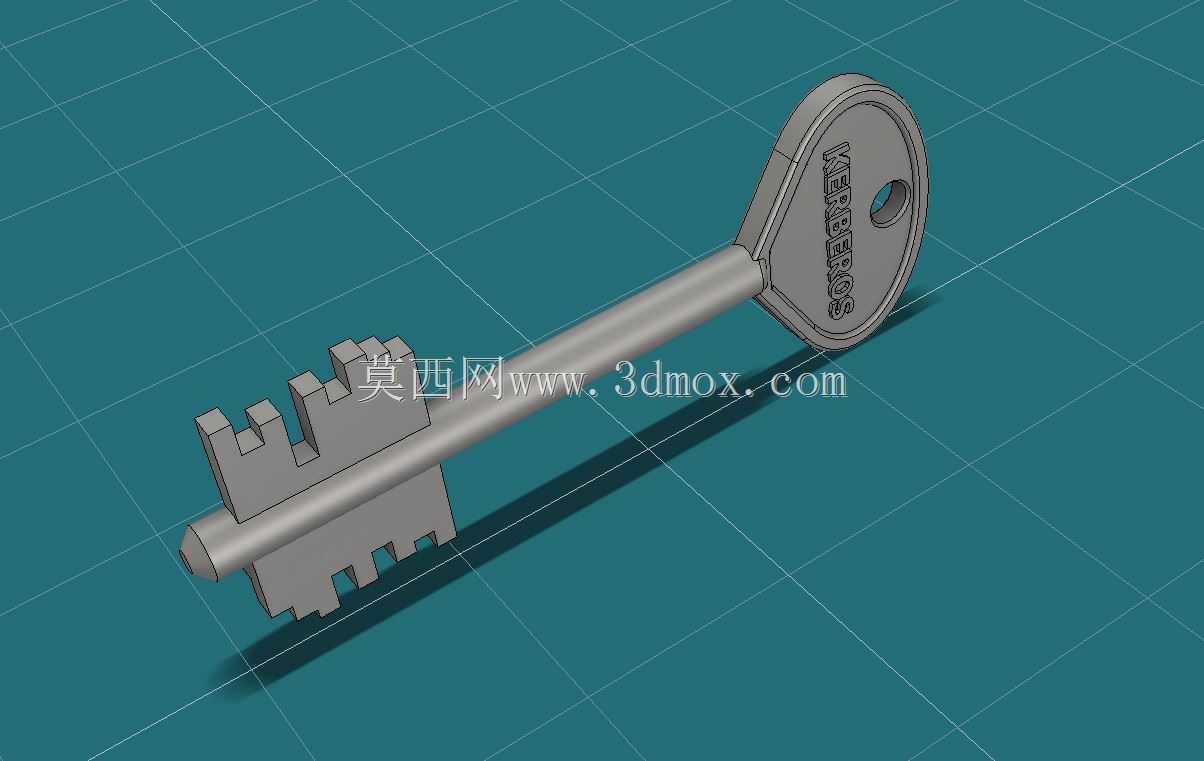

　　从功能特性上拆解，整个钥匙分为握持头部、连接杆身、齿形工作段三个核心部分，握持头部做了椭圆形的轮廓优化，边缘做了R1.2的圆角过渡，避免尖锐边角划伤用户手掌，头部预留的悬挂孔直径设计为6mm，刚好适配市面上绝大多数常规钥匙环的穿入尺寸，不会出现孔太小穿不进双股钥匙环、孔太大导致钥匙在环上晃动幅度过大的问题；头部表面做了浅槽刻印位，不需要额外做凸起标识，直接激光打标或者冲压标识就能标注品牌、钥匙牙花编号，不会因为日常握持摩擦导致标识快速磨损。连接杆身采用直径8mm的圆柱结构，相比扁杆结构，圆柱杆的抗扭强度更高，遇到锁芯轻微卡涩的时候，用户施加扭转力不容易出现杆身弯曲变形的问题，杆身和头部的衔接位置做了R2的过渡圆角，避免应力集中，这个位置是钥匙受力最容易断裂的位置，之前有款同类型产品就是没做过渡圆角，做15N·m扭转测试的时候，十根样件有四根直接在衔接处断裂，后来加了过渡圆角再测，25N·m的扭矩都不会出现裂纹。

　　齿形工作段是整个钥匙的核心功能区，这次的齿形采用高低错落的矩形齿结构，每个齿的高度差控制在0.8mm-2.4mm之间，齿侧做了0.2mm的倒角导向，插入锁芯的时候不会因为齿边尖锐刮伤锁芯内的弹子端面，也能降低插入时的阻力，用户插拔钥匙的手感更顺滑；齿形的排布严格对应弹子锁的弹子孔位间距，相邻齿的间距统一为4.5mm，和常规6弹子锁芯的孔位完全匹配，齿根位置做了R0.5的圆角，避免冲压成型的时候齿根出现应力裂纹，也能减少日常使用中齿根位置的磨损，延长钥匙的使用寿命。

　　设计思路上没有做过多的异形结构，优先考虑加工便利性和使用可靠性，整个零件采用锌合金压铸成型的工艺路线，所有拔模角度统一设置为1°，没有倒扣结构，压铸之后只需要冲切浇口、滚筒去毛刺、镀镍处理就能完成成品加工，不需要额外的机加工工序，单零件的加工节拍可以控制在15秒以内，适合大批量流水线生产；尺寸边界上，整个钥匙的总长度控制在72mm，握持头部的最大宽度为28mm，厚度为3mm，齿形段的最大宽度为18mm，这个尺寸刚好适配成年人的握持手感，放在口袋里也不会因为尺寸过大产生明显的异物感，和常规锁芯的插入深度匹配，插入锁芯后头部距离锁芯端面预留2mm的间隙，方便用户插拔施力，不会出现钥匙插到底之后头部贴死锁面板，手指抠不住拔不出来的问题。

　　之前做过一款同类型钥匙，为了追求外观把杆身做细到6mm，结果做跌落测试的时候，从1米高度掉到水泥地上，杆身直接摔弯，后来改回8mm直径再测，连续跌落10次都没有出现变形；还有一次齿形的倒角做小到0.1mm，用户反馈插拔钥匙的时候有明显的卡顿感，拆开锁芯看发现弹子端面被刮出了细小的金属屑，卡在弹子和锁芯腔的缝隙里导致弹子回弹不畅，把倒角调整到0.2mm之后，卡顿问题直接解决。这类日常看起来不起眼的五金小零件，每一处尺寸细节都是实际使用过程中踩过无数坑总结出来的，没有什么高大上的技术点，但每一个圆角、每一段直径、每一个齿的高度，都直接影响最终的使用体验和产品寿命。
