舵机配套双输出摇臂喇叭盘结构

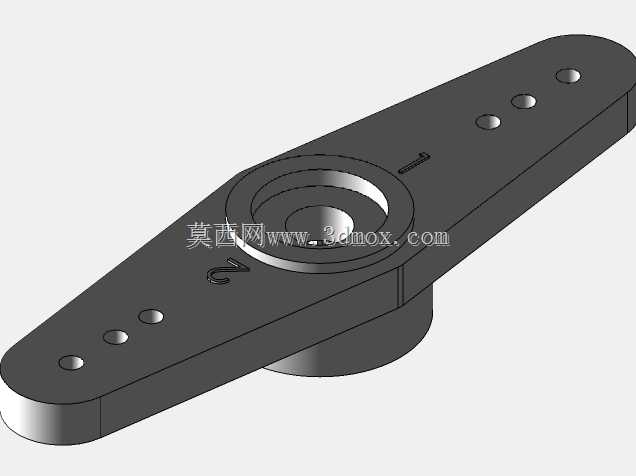

　　这套结构围绕小型伺服舵机的输出端展开，核心是一块长条形双端延伸的摇臂，也就是航模与小型自动化机构里常说的舵机喇叭盘。零件中部设置与舵机输出花键配合的沉孔座，孔位周边保留环形凸台，用来承受舵机反复正反转带来的扭矩，避免薄板区域直接受扭而出现翘曲。摇臂向两侧对称伸展，每一侧沿臂身分布多个连接孔，孔位与中心输出轴的距离按不同力臂梯度排布，现场装配时可以根据负载力矩、摆角范围和连杆行程选择对应孔位，不用重新加工摆臂就能调整传动比例。

　　从实际使用场景看，这类摇臂并不只出现在航模方向舵、升降舵、油门风门的操纵链路里，在小型教学机器人、云台俯仰机构、自动闸门拨杆、物料分拣摆指、窗帘牵引机构以及桌面级联动装置中也经常用到。舵机本身负责把控制脉冲转换成固定角度的轴端转动，喇叭盘则把轴的旋转运动转化为连杆端点的圆弧轨迹，再通过球头扣、钢丝拉杆或者微型鱼眼接头把位移传递到执行端。臂身上不同半径的孔位直接决定输出端线位移：孔离中心越远，同样转角下连杆端走过的弧长越大，负载端获得的行程更长，但舵机需要输出的推力对应减小；靠近中心的孔则适合需要大扭矩、小行程的场合，比如夹紧拨块、短行程阀门拨片。

　　外形上，摇臂主体采用细长扁平轮廓，两端做圆弧收边，减少尖角在高速摆动时与周边线束、机架发生干涉的概率。中部向下延伸出套筒段，套入舵机输出轴区域后可以增加轴向配合高度，让摇臂在侧向拉杆受力时不容易单边翘起。臂面压有数字标识，分别对应两侧不同孔位的编号，调试人员在多通道舵机并列布置时，能够快速记录每一路连杆使用的是哪一个安装孔，后期维护换件也能按原孔位复原，避免重新整定零点和行程极限。

　　安装边界方面，设计时需要先确认舵机输出轴的花键齿数、轴径以及摇臂中心座的沉孔深度，保证摇臂装到底后与舵机上盖之间留有轻微间隙，不能压死壳体，否则转动过程中会产生摩擦阻尼。摇臂厚度方向要兼顾刚度与重量，太薄会在拉杆拉力下发生明显弯曲，使闭环控制中的角度传递出现滞后；太厚则增加转动惯量，舵机快速换向时容易过冲。两侧外端孔的最大回转半径决定了机构所需的扇形空间，布局时要按摇臂从最小摆角到最大摆角扫过的区域做干涉检查，尤其注意线束、舵机耳座、相邻通道摇臂之间不能在极限位置碰撞。

　　连接孔通常配合自攻螺丝、球头扣或销轴使用，孔边局部材料承受反复拉压，因此孔位之间保留了足够间距，避免多个孔同时装连杆时形成应力叠加。中心紧固螺钉从摇臂上方拧入舵机输出轴内螺纹，压紧面落在环形凸台上，而不是直接压在薄臂平面，这样拧紧时受力集中在扭矩传递区域。结构建模时需要重点还原花键配合孔、中心沉台、下端套筒、各档孔位以及臂身标识的相对位置，装配验证中可以把摇臂装到舵机输出轴上，模拟左右极限转角，检查连杆端点轨迹、舵机内部限位角和外部机构限位是否匹配。

　　这类零件的设计思路本质上是在一个轻量化摆臂上集成多档力臂选择，使同一规格舵机能够适配不同负载。对于结构工程师来说，建模不仅要画出外观，更要把输出轴配合、螺钉压紧、连杆连接和摆动包络一起考虑；对于选型人员来说，则可通过孔位半径、臂厚、中心座高度和最大回转直径判断它是否能放进现有机构，并满足行程与扭矩之间的平衡。
