拓扑优化星芒状散热构件结构设计

　　这套散热构件的整体构型围绕小空间高热流密度的被动散热需求展开，底部为平整圆形安装基面，可直接贴合功率器件的发热面，基面边缘预留均匀贴合余量，保证装配后导热界面材料能够完整填充接触间隙，避免局部气隙造成热阻抬升。构件上部采用放射状星芒翅片布局，十二组主翅片从中心凸台向外周延展，翅片轮廓做渐薄收边处理，相邻翅片之间形成开放的空气流道，自然对流工况下热空气可沿翅片间隙顺畅上升排出，冷空气从外周底部持续补入，无需额外配置风机即可完成持续热交换。

　　支撑区域的结构没有采用传统散热器的连续实心肋板，而是通过拓扑优化算法迭代出多组斜向分支支撑柱，支撑柱从底部圆形基面向上衔接顶部翅片根部，每根支撑的走向都沿热流传导路径分布，在保证整体结构刚性、满足打印成型支撑要求的前提下，剔除了对热传导贡献极低的冗余材料，整体重量相比同尺寸实心圆柱散热器降低近四成，同时支撑之间的镂空区域进一步扩大了空气与结构的接触面积，对流换热的有效边界得到充分延展。

　　实际部署场景中，这类散热结构适配紧凑型通讯终端、嵌入式工控板、小型功率驱动模块的散热工位，安装时底部基面与器件发热面通过导热硅脂或导热垫贴合，外周无需预留额外的风路管道，堆叠布置的多块板卡之间也不会因为散热构件遮挡流道出现热积聚。顶部中心的圆形凸台对应发热芯片的核心热点区域，该位置材料厚度做局部加强，热流从芯片表面传出后可快速通过中心区域向四周放射状翅片扩散，避免热点位置温度集中超限。

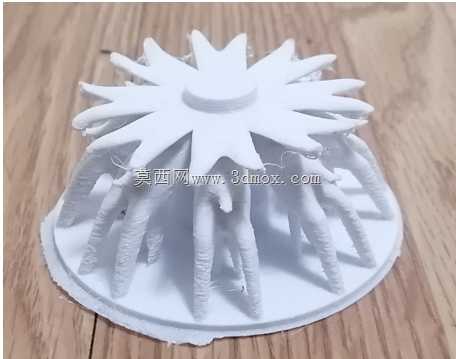

　　结构设计阶段同步考虑了增材制造的成型工艺特性，所有悬空翅片与斜向支撑的最小倾角都满足无支撑打印的成型要求，翅片边缘的最小壁厚控制在工艺可稳定成型的区间内，既不会因为壁厚过薄导致打印缺损，也不会因为壁厚过大造成材料浪费、成型后残余应力引发构件翘曲。底部圆形基面的厚度兼顾安装平面度要求与热传导容量，装配时可通过基面周边的预留点位采用粘接或者卡扣方式固定，不需要在发热器件表面钻孔，适配现有板卡的免改造安装需求。

　　从热工性能匹配角度看，放射翅片的展开角度经过多轮仿真校准，翅片间距避开了自然对流边界层互相叠加的低效区间，每两片翅片之间的流道宽度保证空气流动时边界层不会完全填满流道，换热面的利用效率维持在较高水平。斜向分支支撑同时承担了热传导分流的作用，从底部基面捕获的热流一部分沿支撑直接传导到上部翅片的中后段，让远离中心的翅片区域也能参与有效换热，避免传统散热器仅根部区域温度高、外周翅片温度接近环境温度的换热面积浪费问题。

　　安装边界方面，构件整体外轮廓为同轴圆形，径向最大尺寸不超出小型功率器件的常规安装围栏，轴向高度适配紧凑型设备内部的板卡间距，不会和上方的屏蔽罩或者相邻板卡发生干涉。构件所有外边缘都做了小圆角过渡，没有尖锐棱角，手工装配过程中不会划伤操作人员或者周边线束，镂空区域无封闭死角，长期使用过程中堆积的灰尘可通过常规压缩空气吹扫直接清理，维护难度很低。针对不同的发热功率等级，该拓扑构型还可以通过等比例缩放径向尺寸、调整翅片数量的方式快速衍生出适配不同热耗的系列化散热构件，核心的分支支撑拓扑逻辑不需要重新迭代，能够大幅缩短同类散热结构的开发周期。
