可调节式管道固定管夹结构设计

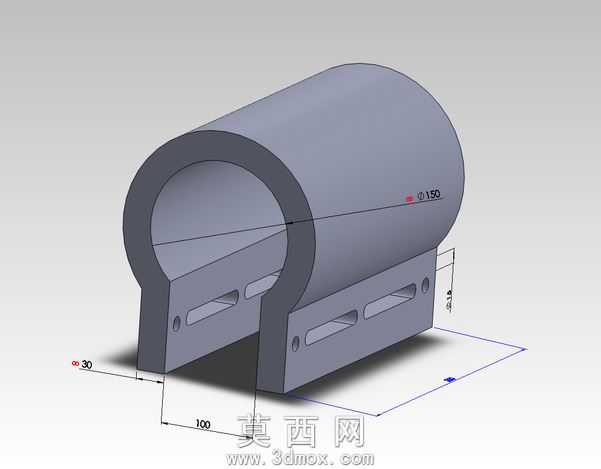

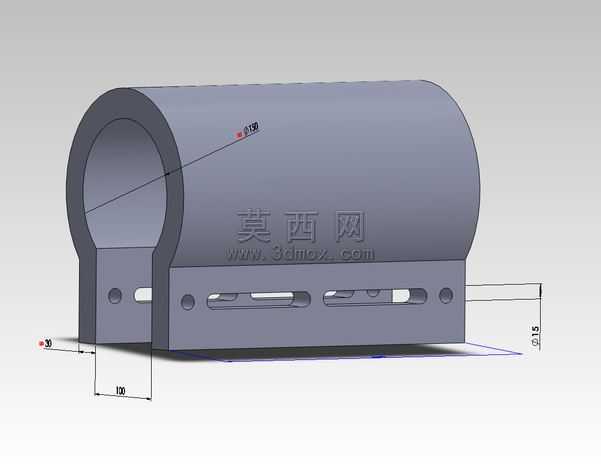

本作品为可调节式管道固定管夹的三维参数化模型，采用SolidWorks软件完成全参数化建模设计，建模过程中对所有关键尺寸进行了参数关联设置，使用者双击模型上标注的任意显示尺寸，即可独立更改管夹的内部直径、整体长度、安装孔径、安装孔距以及夹体壁厚等核心参数，无需重新绘制草图即可快速适配不同规格的管道安装需求，大幅提升了同类型零件的设计迭代效率。模型整体采用半包覆C型夹体结构，上部为圆弧状抱合腔体，腔体直径标注为Φ150，可适配对应外径的圆形管道，下部为对称分布的安装支脚，支脚处开设长条形调节安装孔，可实现一定范围内的安装位置微调，降低现场安装的对位精度要求，支脚侧边预留的定位小孔可辅助安装时的预固定，避免管夹在锁付过程中发生移位。建模阶段对零件的所有棱角做了工艺性倒角处理，既消除了锐边带来的安全隐患，也还原了实际五金零件的加工工艺特征，渲染时采用哑光金属材质赋予模型真实的金属质感，通过柔和的环境光影突出零件的结构轮廓与尺寸标注，清晰展示各部分的结构比例与装配关系。设计过程中充分考虑了管夹的实际使用场景，半包覆结构既可以保证对管道的足够抱紧力，也方便管道的后期拆装维护，无需完全拆卸管夹即可完成管道的更换调整，长条形安装孔的设计兼容了不同安装基面的孔位误差，适配多种安装工况，整体结构简洁实用，没有冗余设计特征，所有结构均服务于管道紧固与安装调节的核心功能，参数化的设计逻辑也让该模型可以作为通用件库的标准模块，直接调用到不同的管路系统设计项目中，减少重复建模的工作量。
