四幻灯片放映机配套旋转吊钩结构设计

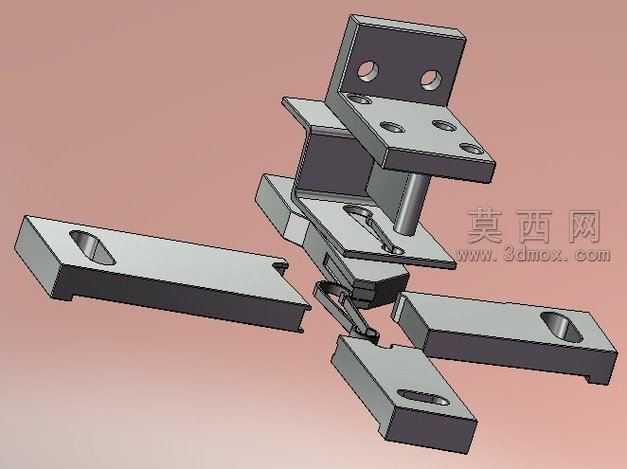

本作品为适配标准四幻灯片放映机的旋转吊钩三维结构设计，采用三维建模软件完成全参数化零件建模与爆炸视图渲染，完整呈现整套构件的装配逻辑与配合关系。建模阶段首先对吊钩的五个核心组成部件分别进行草图绘制与特征构建，包含左右爪体、背部支撑座、前台定位块以及中心旋转销轴，每个零件的安装孔位、卡槽轮廓、限位槽尺寸均按照实际五金冲压件的加工公差进行参数设定，确保模型可直接对接生产工艺。材质渲染上针对不同零件的功能属性区分材质表现，承力结构件采用哑光冷轧钢材质，表面做喷砂氧化的质感处理，旋转活动部位添加轻微的金属光泽与磨损细节，直观区分固定件与活动件的功能差异。结构设计上采用中心销轴贯穿的旋转联动方案，四个爪体围绕中心轴做同步旋转动作，每个爪体上开设的长圆形限位槽可控制旋转行程，避免吊钩开合过度导致脱钩，背部的安装板预留两个标准安装孔位，可直接固定在放映机的机架对应位置，前台定位块则用于卡合幻灯片的边框，确保换片过程中幻灯片位置稳定不偏移。设计思路围绕幻灯片放映机的换片动作需求展开，将原本需要多个独立零件完成的吊装、旋转、定位功能整合为一套集成式吊钩组件，减少装配工序的同时提升结构可靠性，爆炸视图的呈现方式清晰展示了每个零件的装配顺序与配合关系，方便后续的工程出图、装配指导以及结构优化调整，整套模型的结构无冗余设计，所有受力部位均做了加厚处理，满足长期反复旋转使用的强度要求。
