工业仓储周转货箱结构三维设计

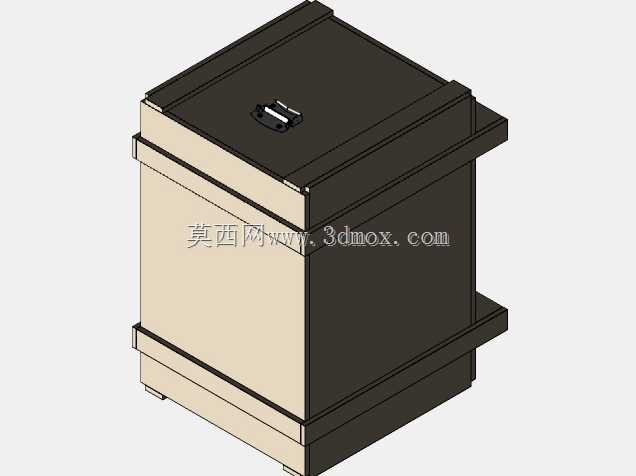

　　这套货箱结构的建模工作，最初是围绕车间内部工位间物料转运、线边仓临时存储以及短途工序流转的实际需求展开的，在离散制造车间里，这类箱体是衔接加工工序、装配工位与仓储区域最常用的单元载具，小到精密加工后的通讯零部件、电子组件，大到工装辅具、批量标准件，都可以通过这类标准化箱体完成归集与转运，避免零散工件在搬运过程中出现磕碰、混料或者遗失的问题。从结构特征来看，箱体采用上下分体的扣合形式，主体容纳腔为方正的大容积空间，侧壁做了等厚的实体加强设计，既保证堆叠时的竖向承载能力，也能在叉车或者液压托盘车横向叉取的时候，避免侧壁受挤压发生内凹变形。箱体顶部设置了独立的箱盖，箱盖和箱体的配合边缘做了阶梯止口结构，扣合之后止口面可以完全遮挡拼接缝隙，

　　一方面能够阻挡车间内的切削液飞沫、打磨粉尘落入箱内污染工件，另一方面在多层堆叠的时候，上层箱体的底部凸边可以恰好嵌入下层箱盖的定位凹槽里，堆垛三到五层也不会出现横向滑移、偏载倾翻的情况。箱盖顶面居中位置设置了一体式的锁扣结构，锁扣的铰接座和箱盖顶面做了贴合安装，扣合之后锁舌可以卡入箱体侧壁对应的锁座位置，不需要额外加装挂锁就可以实现箱盖的快速锁止与开启，操作人员单手就可以完成解锁开盖的动作，在频繁取放物料的工位上能够减少不少辅助操作时间。箱体的两个相对外侧壁，分别向外延伸出双层的支撑翼边，翼边和箱体侧壁为一体化的折弯焊接结构，翼边的下层留出了足够的叉取间隙，正好适配手动液压叉车的两个叉齿宽度，当需要整箱转运重型物料的时候，

　　叉车叉齿可以直接从翼边下方的间隙插入，托起整个箱体完成转运，不需要额外把货箱搬到托盘上，大幅减少了转运的辅助工序。同时这组外伸翼边也可以作为工位架的支撑限位结构，当货箱需要放置在生产线边的流利条货架或者工位支架上时，翼边可以直接搭在支架的支撑横梁上，不需要额外设置定位挡边就可以完成箱体的就位固定，箱体不会从支架间隙中滑落。在建模的尺寸边界处理上，箱体的主体内腔采用规整的直角方形空间，没有多余的凸起加强筋占用内部容积，能够最大化容纳方形工件或者标准尺寸的物料包装盒，内部可利用容积占箱体整体外形体积的比例超过八成，在相同占地空间下可以装载更多物料。箱体的底部同样设置了和顶部止口对应的堆叠定位边，当空箱回收堆放的时候，可以直接把空箱嵌套或者对齐堆叠，空箱堆垛的整体高度可以控制在很低的范围，减少空箱在仓储区域占用的存储空间。从实际使用场景延伸来看，这类货箱既可以在机加工车间用来装载完成铣削、钻孔工序的通讯类金属结构件，箱体内壁可以根据需求加装缓冲泡棉衬垫，避免精密加工面在转运过程中出现划伤；也可以在装配车间用来归集同批次的装配零部件，把一个工位需要安装的螺丝、垫片、小型结构件全部放在同一个箱体内，随工位流转完成整套装配件的配送，避免装配过程中出现零件缺件的问题。在结构设计的细节处理上，所有的棱边位置都做了小半径的倒圆角处理，没有尖锐的外露棱角，操作人员在搬运推移箱体的时候不会被锐边划伤，符合车间作业的安全要求。

　　箱体的侧壁和箱盖的板材厚度经过受力校核，在满载额定重量物料的情况下，侧壁的最大变形量控制在允许范围内，长期反复使用不会出现板材鼓胀、焊缝开裂的问题。外伸翼边的根部位置做了三角加强筋过渡，把翼边承受的竖向载荷均匀传递到箱体侧壁上，叉取满载箱体的时候翼边不会出现根部弯折断裂的情况。锁扣结构的铰接位置预留了合理的活动间隙，长期反复开合不会出现卡滞，即使箱体表面沾有少量粉尘、切削液残留，锁扣的动作也不会受到明显影响。和普通的塑料周转箱相比，这种金属焊接结构的货箱承载能力更强，耐高温性能更好，在有焊接飞溅、高温工件临时放置的车间场景下也不会出现熔化、变形破损的问题，使用寿命可以达到普通塑料周转箱的数倍，适合在重载、工况相对复杂的生产车间长期循环使用。建模过程中所有配合面的尺寸都做了关联约束，箱盖止口和箱体上口的配合间隙、翼边的叉取间隙、堆叠定位的配合尺寸都完全符合实际焊接加工的工艺要求，结构没有无法落地加工的异形特征，所有板材都可以通过常规的激光切割、折弯、焊接工序完成制作，不需要特殊的定制加工工艺，加工制造成本可控，适合批量制作投入车间使用。
