小型台钻精密钻夹头夹持工装结构

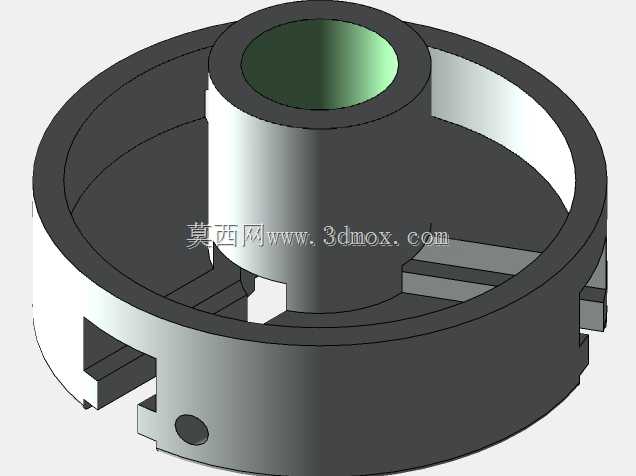

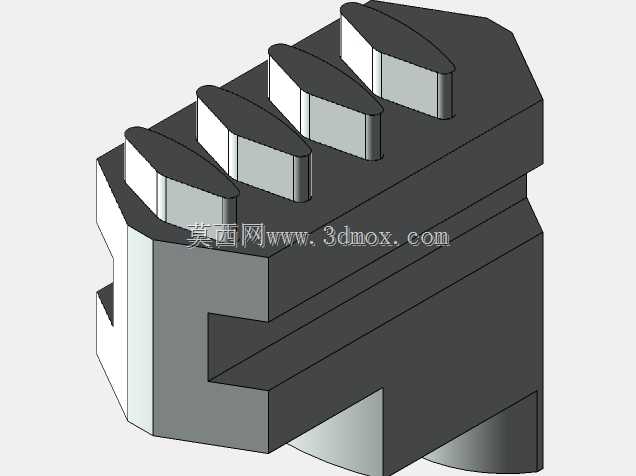

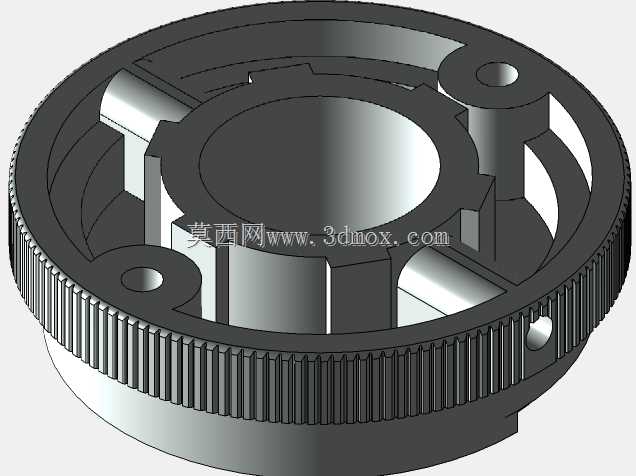

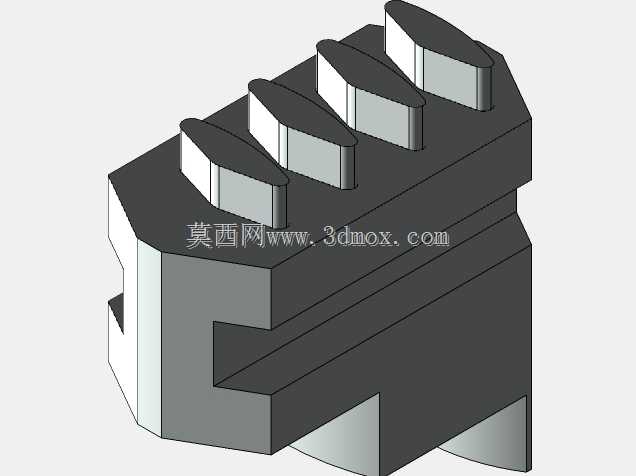

　　这套夹持工装的结构建模围绕小型台式钻孔设备的末端执行需求展开，整体采用阶梯式块状基体搭配侧向开槽的布局，核心作用是在小尺寸钻削工位上完成钻头、铰刀等细柄刀具的定心与锁紧，适配业余加工、小型维修工位以及教学实训场景里的轻量钻孔作业。从实际装机边界来看，工装基体的安装侧预留了平直贴合面，可直接抵靠在台钻主轴输出端的连接座上，侧向开设的通槽贯穿夹持段，槽体两侧的壁厚经过均匀控制，当锁紧件从侧部施力时，槽口产生可控的弹性收缩，带动内孔抱紧刀具柄部，不会出现局部应力集中导致的夹持偏摆。基体上半段做了斜切让位造型，并非单纯的外观处理：在钻削进给过程中，斜切面能够避开工件上方的凸起轮廓，当加工小型壳体类零件的侧边孔位时，

　　工装不会和工件边缘发生剐蹭，操作人员也能从斜侧方向直接观察到钻头对准划线的位置，不用反复调整身体视角找正。下半段的圆弧过渡结构对应主轴连接座的包覆轮廓，圆弧半径和配合端的外圆尺寸匹配，装配时圆弧面可以起到径向定位的作用，装入连接座后无需反复打表找正，就能保证夹持内孔和主轴回转轴线的同轴度，控制钻孔的孔位偏差。侧向基体上分布的数个小凸台，对应锁紧螺钉的顶紧位置，每个凸台的端面都做了平整处理，螺钉拧紧时端面受力均匀，不会因为接触面倾斜导致螺钉滑牙，同时凸台高出基体侧面，在扳手拧紧操作时留出了足够的操作空间，不会和基体侧壁发生干涉。设计过程中首先确定的是夹持内孔的通径范围，针对小直径钻头的柄部尺寸，内孔的公差带选取过渡配合区间，

　　既保证刀具插入时的顺滑度，又能在槽体收缩后提供足够的抱紧摩擦力，避免钻削过程中刀具打滑退刀。开槽的宽度经过反复校核，槽宽过大时收缩行程不足，无法夹紧小直径柄部刀具；槽宽过小时基体的弹性变形量不够，强行锁紧会导致槽根位置出现应力裂纹，长期反复使用后发生断裂。槽根位置特意做了小圆角过渡，把直角应力集中点转化为圆弧缓释结构，反复松紧的工况下疲劳寿命能提升数倍。基体的整体轴向尺寸控制在紧凑范围内，不会因为工装过长导致主轴悬伸量增加，悬伸越短，钻削时的刚性越好，钻头切削刃受到径向抗力时的振颤就越小，加工出的孔壁粗糙度更稳定，也不容易出现钻头折断的问题。在数控加工工位使用时，这套夹头可以配合小型动力头完成薄铝板、塑料件、软金属件的钻孔工序，

　　工件装夹在平口钳上，刀具装入夹头锁紧后，进给路径上没有多余结构遮挡，切屑可以顺着槽口和基体侧面的空隙顺利排出，不会在夹持位置堆积造成刀具卡顿。针对铁削类轻量加工场景，夹头的夹持刚性也能满足小直径立铣刀的短槽加工需求，侧向锁紧力均匀分布在柄部圆周上，夹紧后刀具的径向跳动量控制在很小的区间，加工出的槽侧壁不会出现明显的波纹。整个结构没有复杂的异形曲面，所有特征都采用常规铣削、钻孔工序即可完成加工，毛坯选用标准方块型材，去除余量小，加工成本低，后期维护时如果夹持内孔出现磨损，只需重新修磨内孔或者更换收缩段即可，不需要整体报废替换。装配时操作人员只需将基体圆弧段推入连接座，对准侧部螺钉孔位拧入固定件，再装入刀具收紧锁紧结构，整个过程不需要专用工装辅助，新手也能快速完成装夹，非常适合小批量加工、日常DIY制作以及实训教学里的钻孔作业使用，在有限的安装空间里兼顾了夹持精度、操作便利性和结构耐用性。
