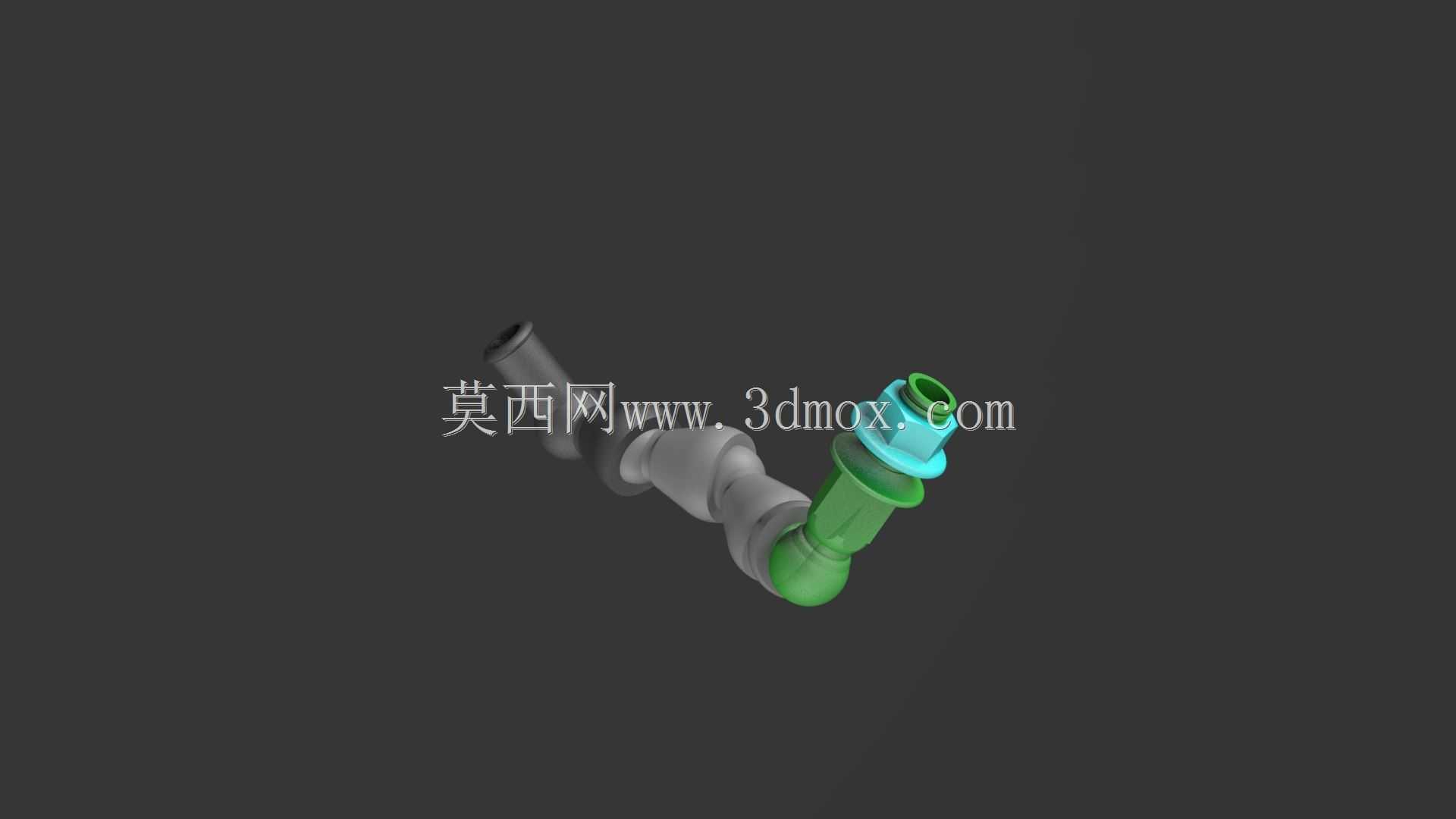

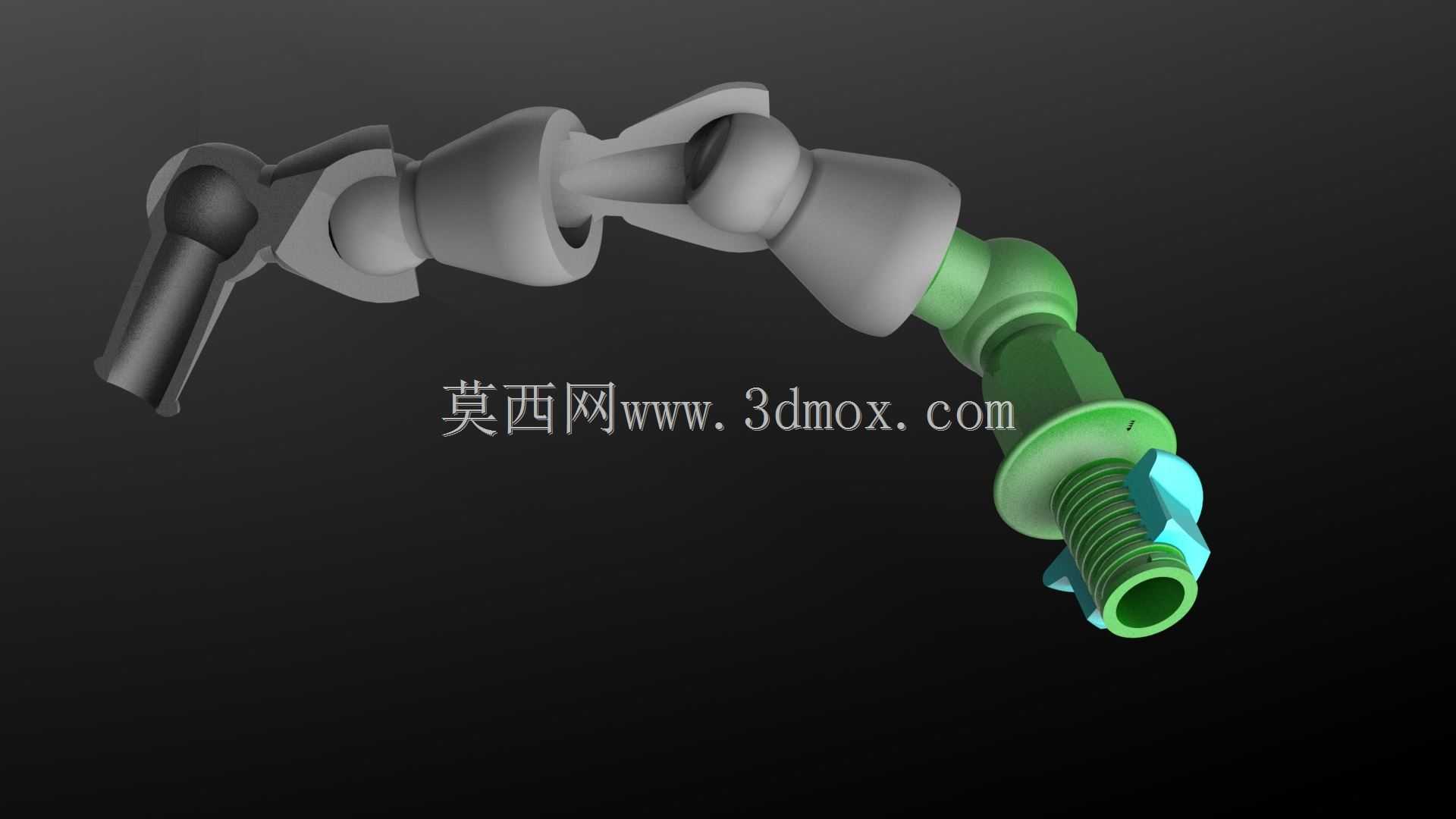

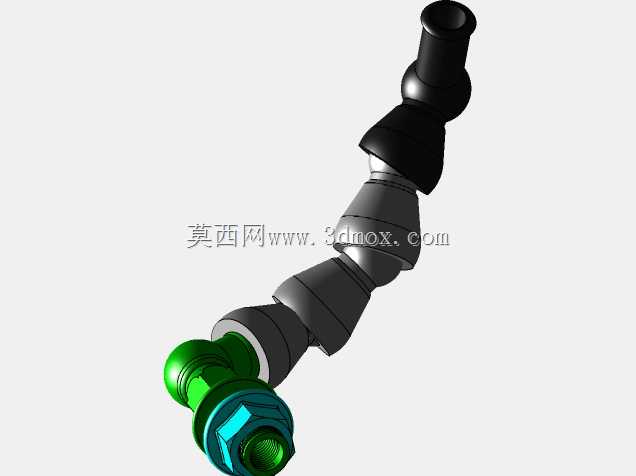

可弯曲万向调节空气软管接头结构

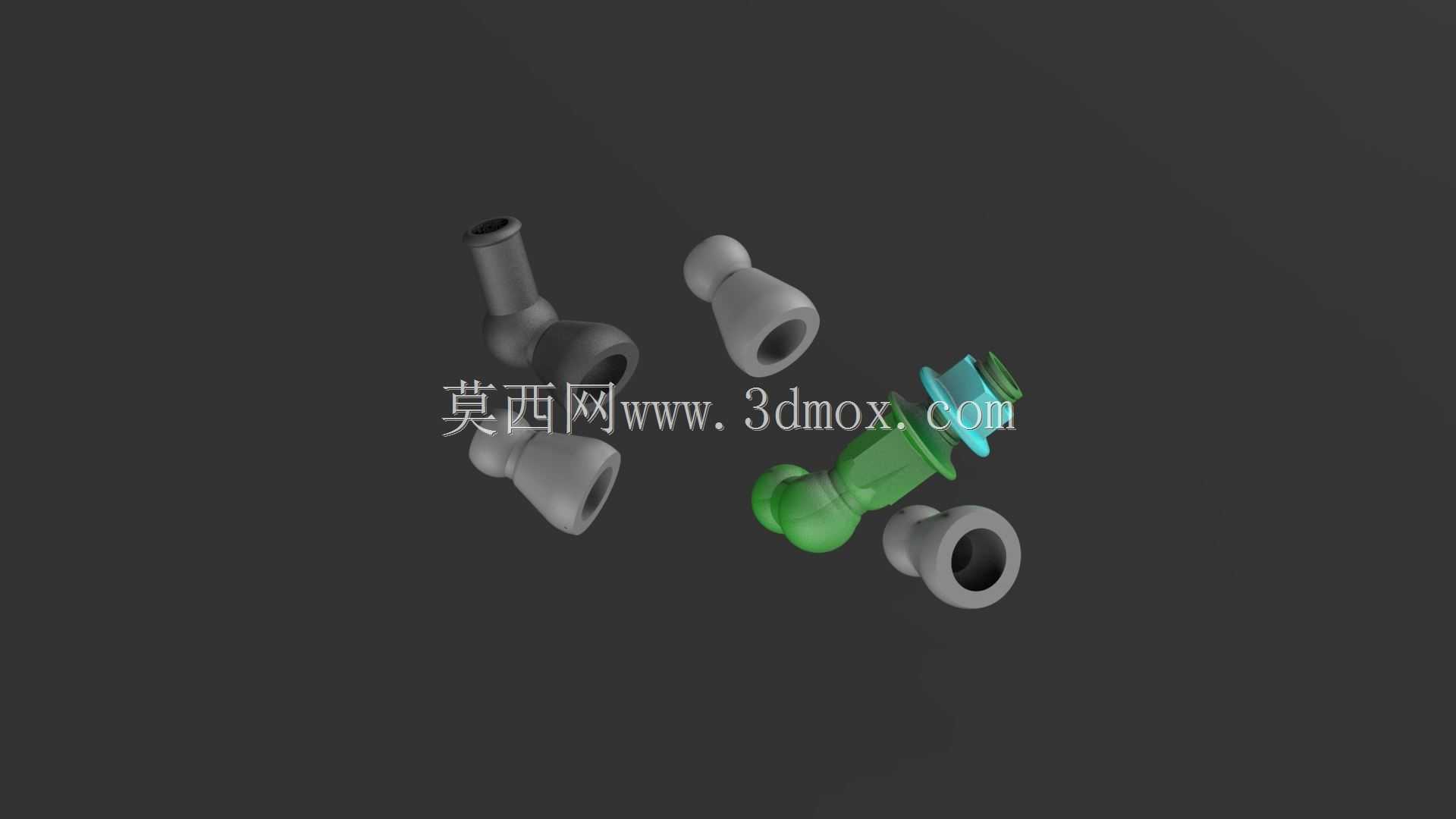

这款挠性空气软管接头主要应用于气动系统的末端管路连接场景，在卷锯、数控加工设备的气动供气管路中承担核心的管路转向与介质导通作用，能够适配设备运行过程中频繁调整的管路走向需求，避免刚性管路在设备位移、角度调整时出现的管路弯折、接口松脱、介质泄漏等常见问题。从功能特性来看，该接头采用多段球铰式串联结构设计，每一段铰接单元都可实现小角度的万向偏转，多段组合后能够实现大角度的自由弯曲定型，既可以根据现场安装空间灵活调整管路输出方向，又能在设备小幅振动、工位微调时保持管路连接的稳定性，不会因为反复弯折出现管路折瘪、气路阻断的情况，有效保障气动介质的顺畅输送。在设计思路上，这款接头将铰接密封与结构支撑做了一体化整合，靠近接入端的多段铰接单元采用高强度硬质结构，承担整体的形态支撑与铰接转动功能，表面做了耐磨处理，能够承受长期反复弯折带来的磨损，靠近输出端的结构做了密封强化设计，带外螺纹的输出端可以直接对接气动工具、设备气嘴，配套的锁紧结构能够在接头调整到目标角度后保持形态稳定，不会因为气压冲击出现角度回弹。从安装边界来看，该接头整体为细长型弯曲适配结构，铰接段的外径统一，安装时不需要预留过大的转向空间，仅需在接入端预留对应管路的对接操作空间，输出端螺纹为标准气动接口规格，能够直接匹配常规气动管路的连接尺寸，不需要额外制作转接头。在实际生产场景中，这类挠性接头常被用于数控设备的冷却气输送、卷锯设备的吹气排屑管路、小型气动工具的进气端连接，能够在狭窄的设备内部空间里完成复杂走向的管路布设，减少管路转接接头的使用数量，降低气路的泄漏点，同时柔性弯曲的特性能够抵消设备运行产生的小幅振动，延长管路的整体使用寿命，避免刚性接头在振动环境下出现的疲劳断裂问题。接头内部的导通通道为等径设计，不会因为铰接结构出现通径缩窄的问题，能够保障气动介质的流量稳定，不会因为接头结构造成气压损失，满足气动工具、设备吹气机构的工作气压需求。
