带法兰底座的微型柱塞式泵体组件

项目分类:通用机械零部件 发布时间:2022-05-13 ID:635881
  • 带法兰底座的微型柱塞式泵体组件
  • 带法兰底座的微型柱塞式泵体组件
  • 带法兰底座的微型柱塞式泵体组件
  • 带法兰底座的微型柱塞式泵体组件
  • 带法兰底座的微型柱塞式泵体组件
  • 带法兰底座的微型柱塞式泵体组件
  • 带法兰底座的微型柱塞式泵体组件
  • 带法兰底座的微型柱塞式泵体组件
  • 带法兰底座的微型柱塞式泵体组件
  • 带法兰底座的微型柱塞式泵体组件
  • 带法兰底座的微型柱塞式泵体组件
  • 带法兰底座的微型柱塞式泵体组件
  • 带法兰底座的微型柱塞式泵体组件

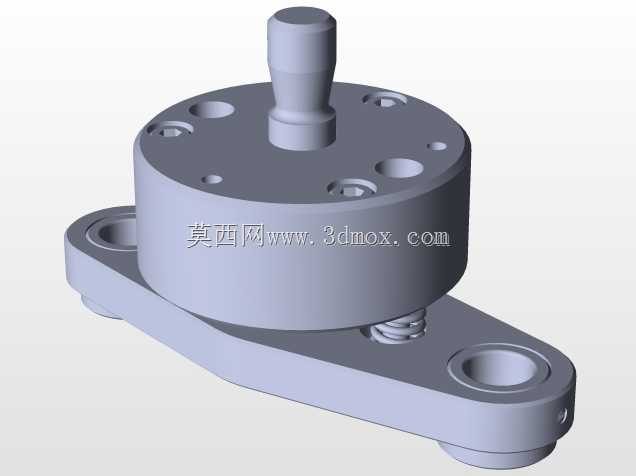

  该组件属于小型流体输送类机械的核心执行端结构,整体由上部圆柱形泵腔主体、顶部伸出的驱动柱塞轴、下部一体式双耳安装法兰底座三部分构成,在小型计量加注设备、实验室微量流体输送装置、小型气动液压回路、便携润滑供油系统中作为动力发生单元使用,工作时顶部柱塞受外部凸轮或者偏心轮驱动做往复直线运动,带动泵腔内部容积周期性变化,完成流体的吸入与加压排出动作。

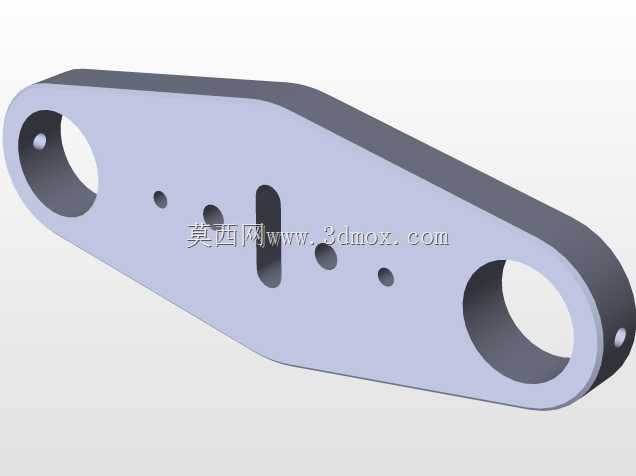

  从安装边界来看,下部底座采用长条形腰型法兰结构,两端开设同轴沉头安装孔,孔位周边做加厚凸台处理,安装时可直接穿过紧固螺钉将整个组件固定在设备基板或者安装立面上,腰型孔的预留间隙允许装配时微调泵体的中心位置,抵消机架加工的孔位公差,避免硬装配导致的柱塞轴与驱动轮对位偏差。底座与上部圆柱泵腔的衔接处做了渐变圆角过渡,既消除了直角连接处的应力集中,也让铸件或者机加工件的清根工序更易操作,底座底面为全平面加工,贴合安装面后可保证泵体轴线与安装基准的垂直度,柱塞往复运动时不会出现偏磨卡滞。

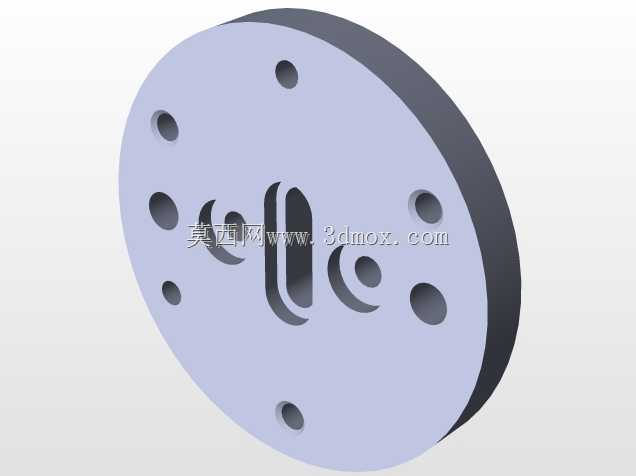

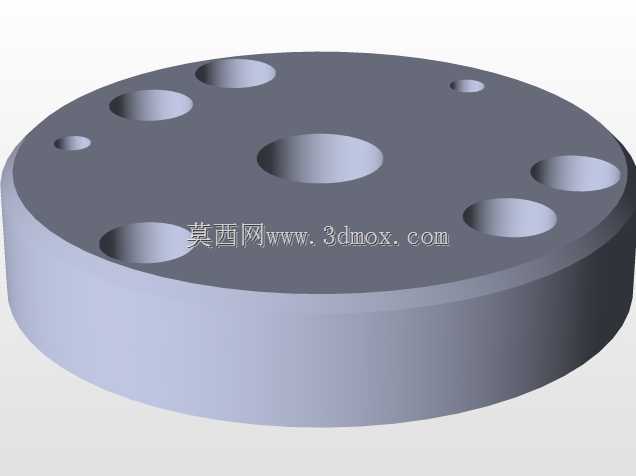

  上部泵腔为回转体结构,圆柱端面上沿圆周均匀分布多个不同孔径的工艺孔与连接孔:其中大孔径沉孔为泵腔的进出流道安装位,用于对接管路接头或者单向阀组件,小孔径螺纹孔用于固定泵腔端盖,保证腔体内的密封压力不会泄漏。端面的孔位排布经过动平衡校核,多个孔位沿圆周对称分布,柱塞高速往复运动时不会产生额外的偏载力矩,泵体运行振动量控制在较低水平。顶部伸出的柱塞轴采用阶梯轴结构,最顶端为小直径圆柱端头,往下是直径稍大的导向轴段,轴段与泵腔上端的导向孔采用小间隙配合,表面粗糙度要求较高,往复运动时既可以引导柱塞沿轴线精准移动,也可以配合密封件阻止腔体内流体向外泄漏。

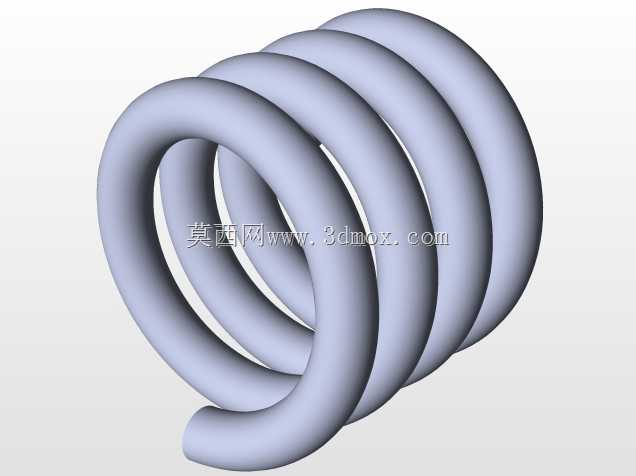

  在泵腔与底座的衔接缝隙处,可以看到露出的弹簧组件,该弹簧为柱塞复位弹簧,当外部驱动轮的升程回落时,弹簧弹力推动柱塞快速回位,快速扩大泵腔容积形成负压,将入口侧的流体吸入腔体内,弹簧的预压缩量在装配时可通过底部调整垫片微调,适配不同粘度流体的吸入需求,输送高粘度油脂时可适当加大弹簧预紧力,提升回位速度避免吸空。

  设计过程中首先确定柱塞的行程与泵腔内径参数,根据目标输送流量推算每往复一次的腔体容积变化量,再反向确定泵腔的圆柱外径,保证腔体壁厚可以承受额定工作压力,不会在加压时出现胀形变形。之后布局下部安装法兰的轮廓:两端安装孔的中心距参考通用小型设备的安装孔位标准设定,法兰的厚度按照紧固螺钉的拧紧力矩校核,避免螺钉锁紧时法兰出现弯曲变形,法兰的外轮廓做切边修形,去除多余材料,在保证结构刚性的前提下控制整体重量,适配便携设备的轻量化需求。

  实际装配场景中,该组件通常竖直安装,柱塞轴线保持垂直状态,复位弹簧沿轴线方向受力不会出现侧向弯折,进出流道分别对接吸入管与排出管,流道内装入钢珠式单向阀,保证流体只能沿单一方向流动,避免加压时流体倒流。柱塞顶端的驱动端头直接抵靠在减速电机输出轴的偏心轮上,电机旋转时偏心轮的轮廓推动柱塞向下压缩弹簧,柱塞上行则由弹簧驱动,整套结构无需额外的连杆传动,零件数量少,故障点低,非常适合小流量、高压力的微量流体输送工况,比如小型机床的自动润滑泵、点胶设备的计量泵、便携喷雾装置的加压泵都可以采用该类结构形式。建模时所有配合面都预留了合理的机加工余量,安装孔的沉头深度、柱塞轴的配合公差、端面螺孔的攻丝深度都按照常规机械加工工艺设定,无需特殊定制工序即可完成零件加工,装配后各运动部件无干涉,运行行程顺畅。
