非标定制重载滚动轴承结构设计

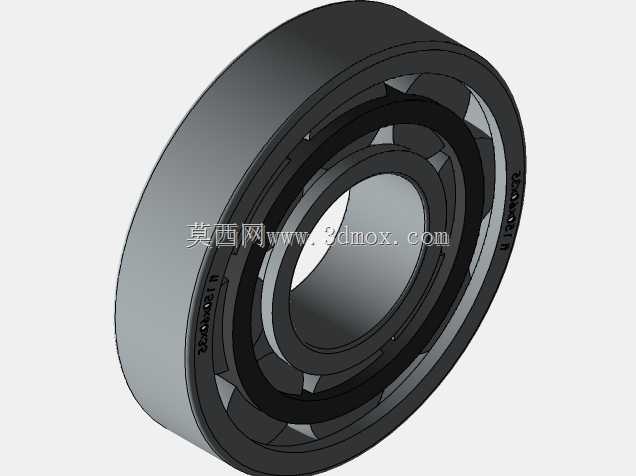

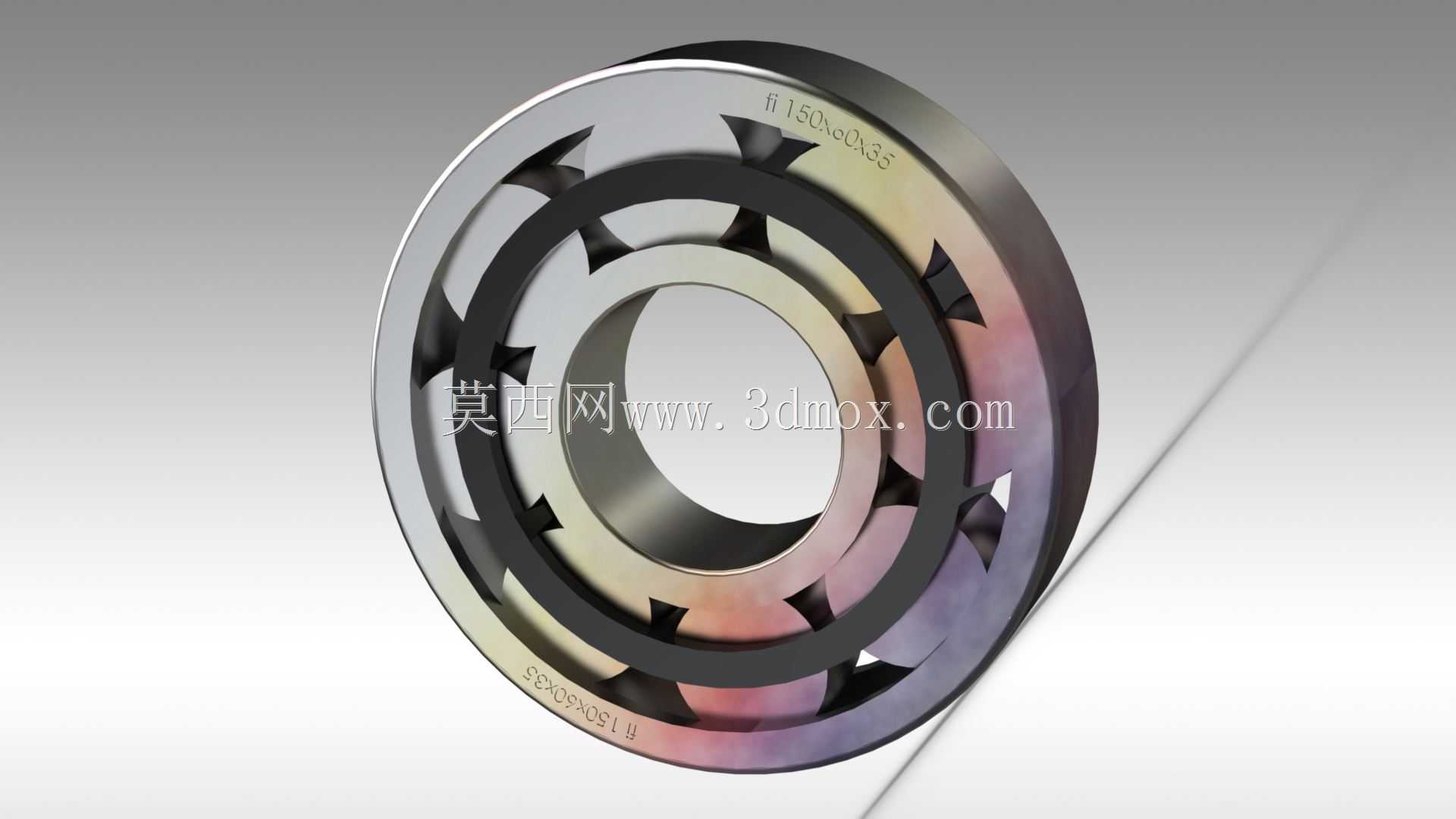

　　在重型输送辊道、矿山破碎给料设备、大型减速机低速输出端以及非标工装回转工位的选型环节，常规标准轴承往往受限于安装空间、载荷谱或者维护边界，无法直接适配现场工况，这类场景下就需要针对安装腔体重新核算支承结构，完成非标滚动轴承的参数化建模与结构校核。本次呈现的支承零件，整体外形尺寸控制在150×60×35的边界范围内，外径150mm、轴向总宽度60mm、内孔配合直径35mm，属于窄系列重载向心轴承的衍生设计，建模过程中完整还原了内圈、外圈、滚动体、保持架四大核心组成部分，没有省略任何配合面与倒角细节。

　　从实际用途来看，这类轴承主要承担径向载荷为主、附带少量双向轴向载荷的旋转支承任务，在设备运行时，内圈通常与转轴采用过盈或者过渡配合随轴同步转动，外圈嵌入轴承座孔内保持固定，滚动体在内外圈的滚道之间做纯滚动运动，把轴系运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动阻力与磨损速率。保持架的作用是均匀分隔每一颗滚动体，避免相邻滚动体直接接触产生摩擦发热，同时引导滚动体在非承载区正常运动，在轴承拆装时还能兜住滚动体防止散套。

　　设计思路上，首先围绕给定的安装边界反推各部分壁厚：35mm的内孔要匹配常用的标准轴径，内圈滚道底径与内孔之间预留足够的壁厚，避免重载下内圈发生塑性变形；外圈外径150mm对应轴承座的安装孔公差，外圈滚道与外圆之间的壁厚也要兼顾刚性与装拆便利性，外圈两侧设计的挡边可以对滚动体形成轴向限位，承受短时的轴向窜动力。滚动体采用圆柱滚子构型而非钢球，相同外径下圆柱滚子与滚道的线接触承载能力远高于点接触的球轴承，更适合低速重载、存在冲击载荷的工况，滚子的端部做了轻微的倒角修形，避免应力集中在滚子棱边造成滚道压痕。保持架采用兜孔式结构，每个兜孔对应一颗滚子，兜孔间隙留量经过合理设定，既不会因为间隙过小卡滞滚子，也不会因为间隙过大导致滚子歪斜。

　　建模时的细节处理完全贴合加工与装配逻辑：内外圈的两端面都设计了安装引导倒角，方便压装时顺利进入轴颈和座孔，不会刮伤配合表面；滚道表面标注的尺寸标识直接做在模型端面，方便加工时核对规格；所有锐边都做了倒钝处理，避免热处理和装配过程中产生应力裂纹。从安装边界来看，60mm的轴向宽度意味着配套的轴承座腔体宽度不需要额外加宽，轴上对应的定位轴肩高度要低于内圈挡边高度，方便后续拆卸时拉马可以勾住内圈端面；外圈的外径公差按照基孔制配合选取，在座孔内可以实现微量的轴向游动，补偿轴系受热伸长带来的尺寸变化。

　　在工程应用中，这类非标轴承的三维模型可以直接导入整机装配体做干涉检查，验证轴肩、端盖、密封件与轴承之间的间隙是否合理，也可以基于模型拆分出内圈、外圈、保持架的零件工程图，直接下发到车加工、热处理、磨加工工序，滚道部分需要经过淬火硬化提升表面硬度，最后通过超精磨降低表面粗糙度，保证运转时的平稳性。模型完整呈现了轴承的装配关系，从业者可以直接参考其结构比例，调整尺寸参数衍生出不同载荷等级的同系列支承件，不用从零开始搭建滚道与滚子的配合曲面，大幅缩短非标传动部件的开发周期。
