自动耦合式传动离合连接机构

　　这套自动耦合机构面向需要在旋转状态下完成接合与脱开的传动场景，核心作用是在主动端与从动端之间建立可控制的扭矩传递路径。实际设备中，类似结构常见于输送线分段驱动、小型试验台、轻工包装设备、工装夹具动力切换以及需要频繁启停或负载隔离的传动单元。与固定式联轴器不同，耦合机构并不要求两端始终刚性连接，而是在轴向靠近、对中、接合、锁止几个动作之间形成稳定配合，使动力源可以在不停止电机的情况下选择性带动后端负载。

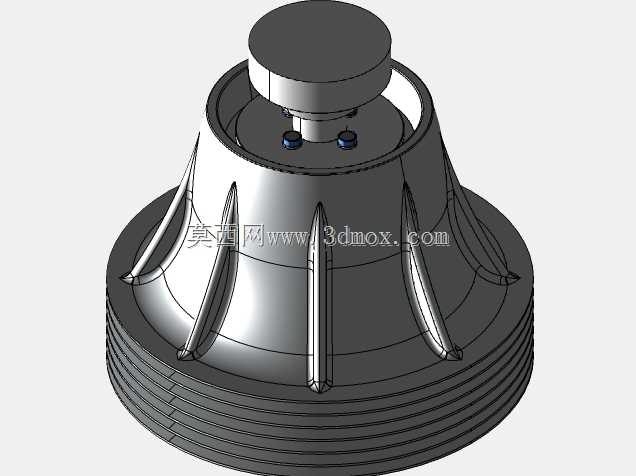

　　从结构思路看，模型重点表达了耦合件之间的接合轮廓、导向关系和承载区域。主动侧通常承担输入扭矩，从动侧在接合后随动旋转；两端接触部位需要兼顾导入便利性和传力可靠性。若接合齿形或卡口过于陡峭，靠近过程中容易出现顶齿、卡滞；若导向锥度过长，则会增加轴向行程和整体尺寸。设计时往往在入口处设置倒角或圆弧引导，使两端在存在少量角向偏差、轴向偏差时仍能顺利滑入配合位。配合面进入承载区后，再通过侧面承压传递扭矩，避免仅靠端面摩擦承担载荷。

　　外形尺寸方面，该类机构的径向边界主要由耦合盘、接合爪或齿套的最大回转直径决定，轴向边界则由输入端连接段、耦合行程、从动端支承段共同构成。布置在设备内部时，不能只测量静止状态下的总长，还要预留接合动作所需的轴向移动空间。若机构由气缸、弹簧、拨叉或电磁组件驱动，周边还需留出执行元件安装位和检修空间。径向外侧应避免与机架、护罩、管线发生运动干涉，尤其在耦合件旋转时，最大外圆扫略区域需要与固定件保持安全间隙。

　　安装边界上，输入轴与输出轴的同轴度是影响寿命的关键因素。自动耦合虽然允许一定的对接误差，但误差过大时会造成局部接触应力集中，表现为接合冲击、噪声增大、齿面偏磨甚至脱开失败。轴端连接可采用平键、紧定螺钉、锁紧螺母或法兰压紧等方式，具体取决于扭矩大小和拆装频率。对于频繁耦合的设备，连接部位应防止轴向窜动，否则主动端与从动端的接合位置会漂移，导致耦合深度不稳定。模型中若体现了轴承支承、壳体限位或导向套，这些特征都应在实际设计中与机架基准统一，避免单独加工后装配累积偏差过大。

　　功能特性上，自动耦合机构的价值在于把动力连接过程结构化、可重复化。接合前，从动负载可处于静止或自由状态，降低电机启动惯量；接合后，扭矩通过形面配合传递，传动关系明确；脱开后，两端运动解耦，便于后端维护、工位切换或故障隔离。与摩擦式离合相比，形面耦合的传递能力更依赖承压面积和材料强度，打滑保护能力较弱，但在定位准确、同步要求较高的场合，接合后旋转相位更稳定。若设备需要过载保护，可在耦合件后端加入安全销、摩擦片或扭矩限制结构，避免异常载荷直接损伤齿形和轴系。

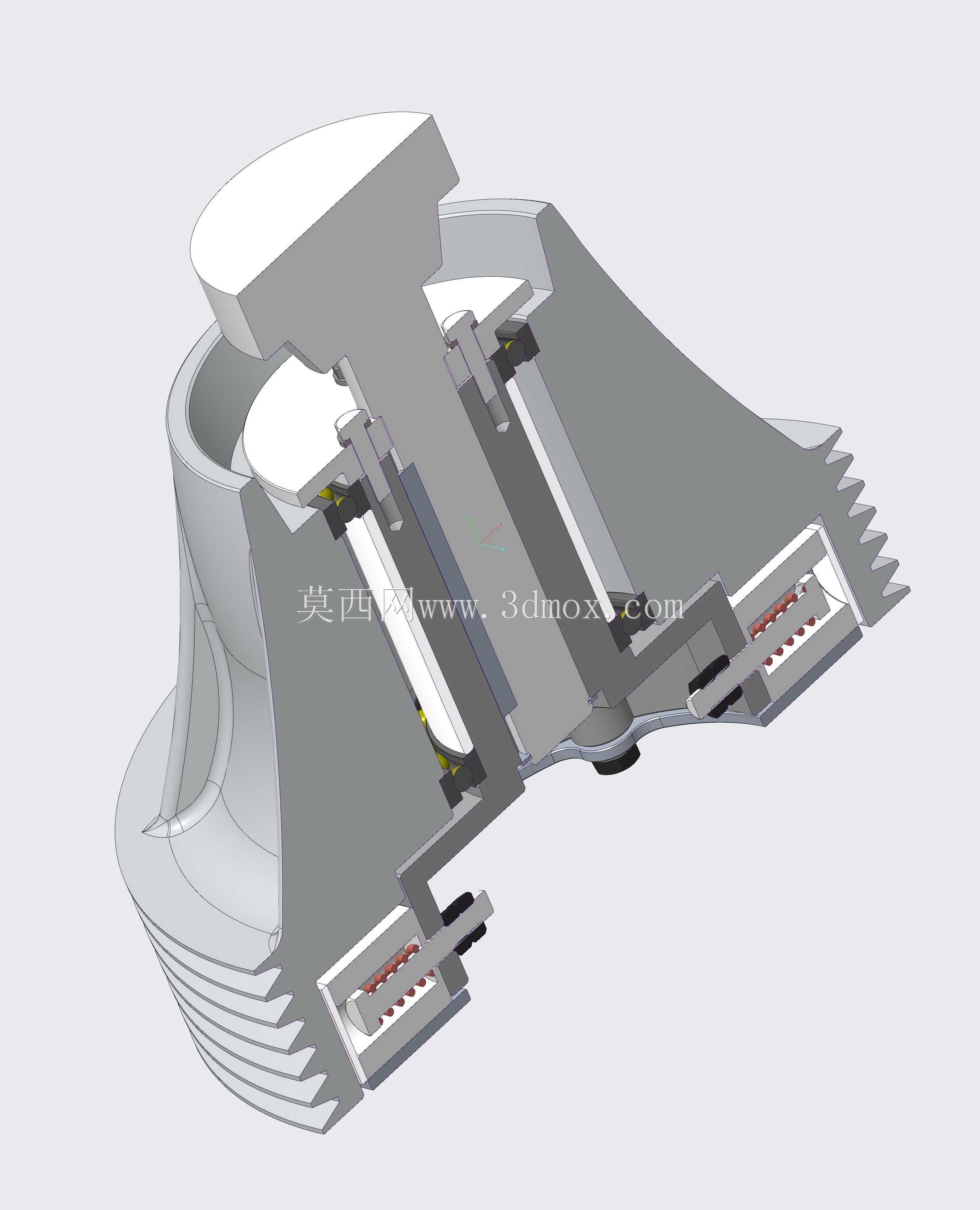

　　从三维建模角度看，处理这类机构时应先建立轴线基准，再分别构建主动耦合件、从动耦合件、轴系连接段和限位结构。接合齿、卡口或爪部不宜只做外观造型，需要把接触面法向、导入斜面、根部圆角和退刀空间表达清楚，因为这些细节直接影响后续加工与装配。运动校核中应同时检查完全接合、完全脱开和中间过渡三个位置：完全接合时确认承压面贴合充分，完全脱开时确认两端无擦碰，过渡过程中确认导向轮廓不会与相邻零件发生干涉。对于弹簧复位或气动推进的方案，还要关注推力方向与轴线是否重合，侧向分力过大会加剧导向件磨损。

　　在材料与工艺层面，耦合承载件常选用具有一定强度和耐磨性的钢材，接触表面可根据载荷情况进行淬火、渗碳或表面硬化处理；低速轻载场景也可采用合金钢、铝合金或工程塑料组合，但需复核温度、蠕变和疲劳影响。齿形根部应保留圆角，避免热处理后应力集中导致开裂。用于食品、医药或洁净环境时，外部护罩和润滑方式需要另行考虑；用于普通工业设备时，则应在耦合区域设置防护罩，既防止人员触及旋转件，也避免灰尘、切屑进入接合面。

　　设备选型时，不能仅按额定扭矩确定耦合尺寸，还要结合接合频率、转速差、轴端惯量、冲击载荷和允许的对接偏差综合判断。频繁接合会使导入面和承载面产生循环接触应力，转速差越大，接合瞬间的冲击越明显。若后端负载转动惯量较高，应通过降速接合、延时压紧或增加缓冲段来减轻冲击。对于需要自动完成工位对接的生产线，耦合机构的重复定位精度、轴向压紧力和到位检测信号同样重要，机械结构与控制逻辑需要协同设计，才能保证每次耦合都可靠到位。
