金属材料拉伸试验标准试样三维设计

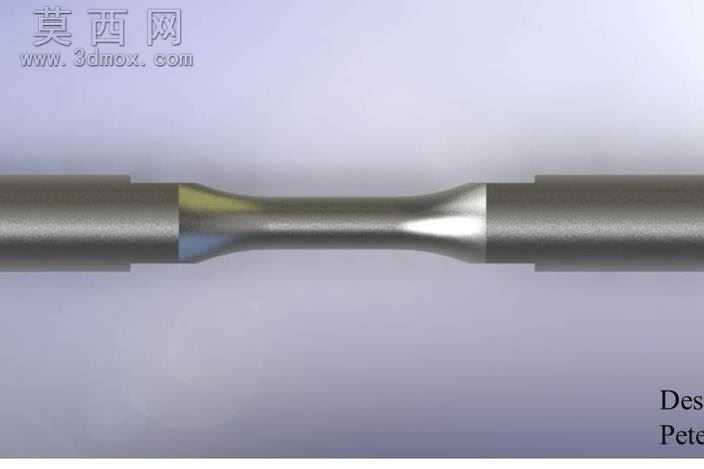

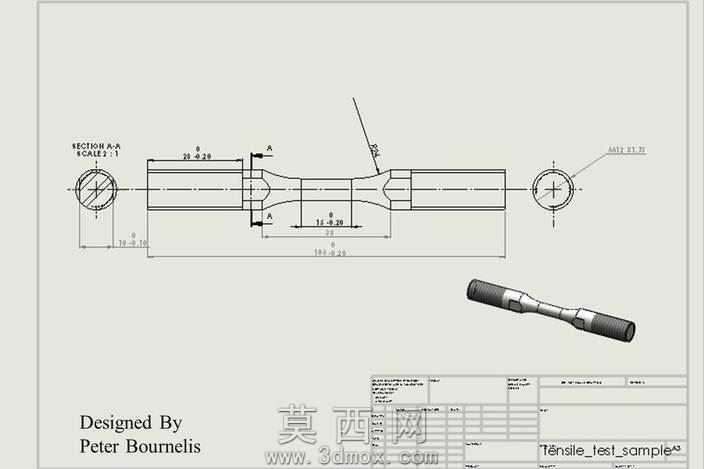

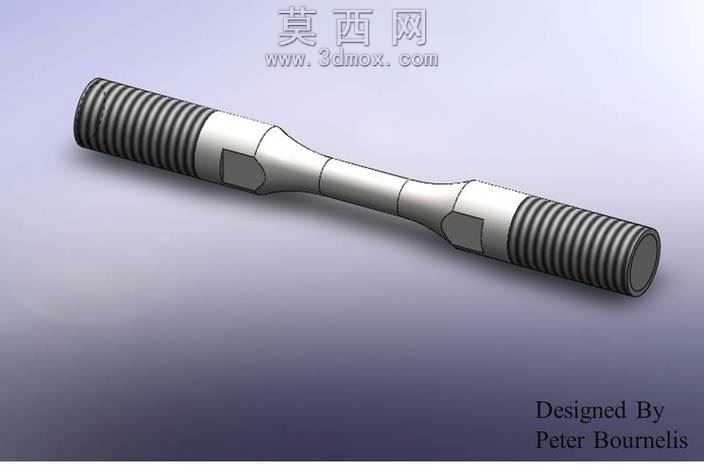

本作品为金属材料拉伸试验所用的标准试样三维模型，整体采用参数化建模思路完成，严格遵循力学性能测试试样的通用设计规范，适配常规拉伸试验机的装夹要求。模型两端设计有等距外螺纹结构，螺纹牙型规整、螺距均匀，可与试验机的夹具螺纹套精准配合，保证装夹后试样同轴度符合测试要求，避免试验过程中出现偏载导致测试数据失真。试样中间测试段为等直径圆柱结构，与两端装夹段之间采用平滑圆弧过渡设计，过渡曲面曲率经过反复校核，可有效降低应力集中效应，确保拉伸试验过程中断裂位置出现在中间测试段，符合试验标准的判定要求。建模过程中对各段尺寸进行了精准约束，两端装夹段长度、螺纹规格、中间测试段直径、过渡圆弧半径均按照常用拉伸试样的尺寸系列设定，可直接适配不同量程的拉伸试验机使用。模型表面做了金属哑光质感的材质处理，还原了金属试样经机加工后的表面质感，两端夹持部位的平面结构也做了细节还原，该平面可用于打标编号、安装引伸计，方便试验过程中的样件标识与变形量测量。整体模型结构完整无冗余特征，各部位几何过渡流畅，无破面、重叠面等建模缺陷，可直接用于虚拟装配仿真、试验过程动画演示、力学仿真分析等场景，也可作为机加工生产该类试样的三维参考依据，帮助使用者快速理解拉伸试样的结构设计逻辑与各部位的功能作用。
