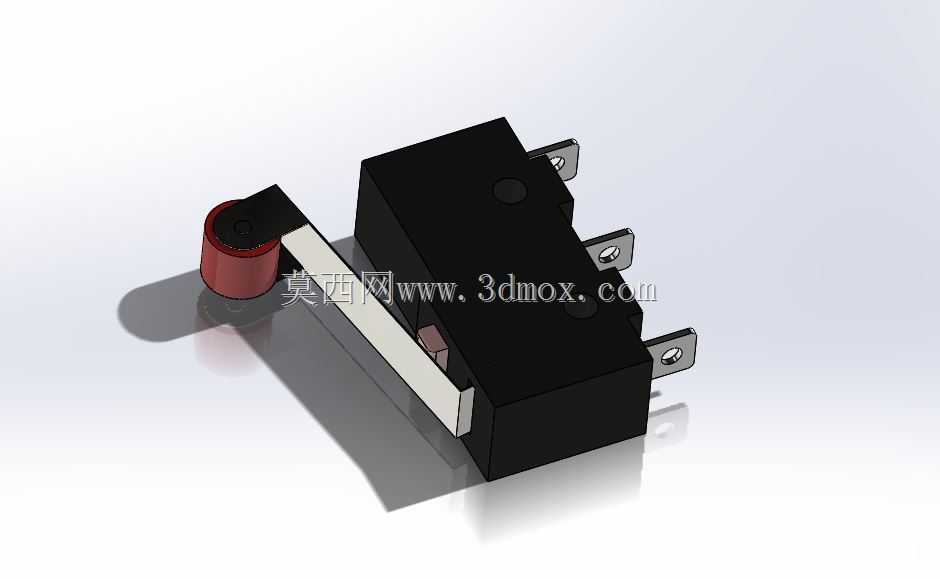

带滚轮压杆式微动限位行程开关

　　这款带滚轮压杆的微动开关，是自动化设备里最常见的位置检测与行程限位元件，在流水线工位、3C 检测治具、小型包装机械、家电门盖联锁、电动工具启停回路中都能见到它的身影。它的核心作用是把机械位移的物理触碰，转化为电信号的通断切换：当运动机构走到预设位置，压下端部的滚轮摆杆，开关内部的瞬动触点就会快速完成状态翻转，给 PLC 或者继电器回路送出到位、原点、超限的信号，也可以直接串入小功率负载的控制回路里做硬切断。

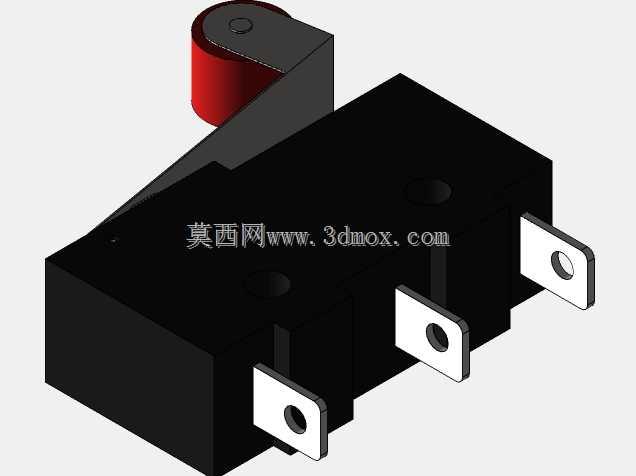

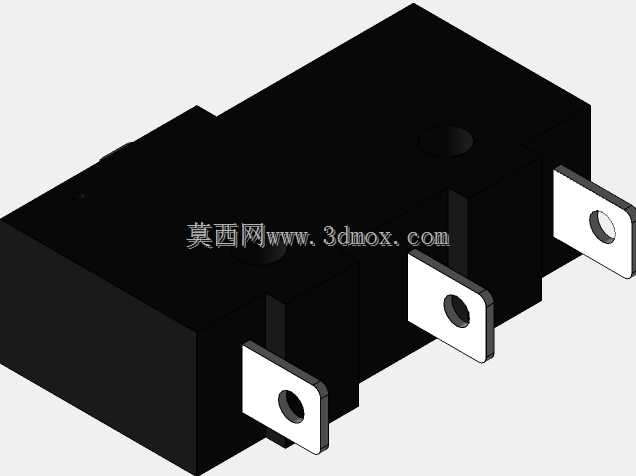

　　从结构设计的思路来看，这款开关采用了黑色绝缘塑壳作为主体基座，壳体把内部的簧片、动触点、静触点、复位弹簧完全封闭起来，既可以避免车间里的粉尘、切削液飞溅直接落到触点上造成接触不良，也能保证三个接线插脚之间的爬电距离满足低压控制回路的绝缘要求。侧面伸出的三个镀锡铜插脚是标准快接端子，分别对应公共端、常开触点、常闭触点，布线的时候可以直接插 6.3mm 规格的插簧端子，不用拧螺丝，批量装配的时候能省不少接线工时，插脚和塑壳之间做了防松卡位，拉扯导线的时候不会把端子从壳体里拽出来。

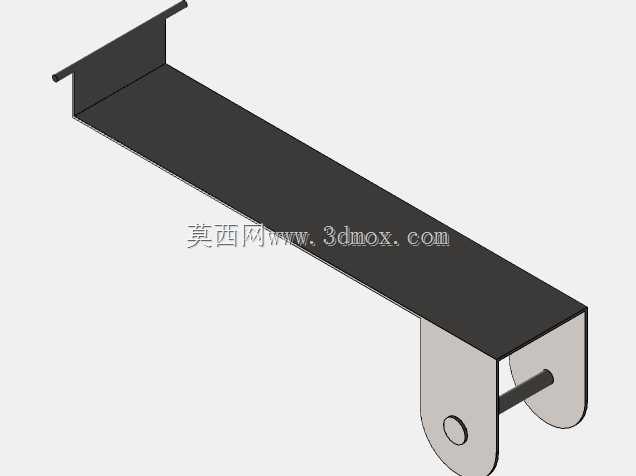

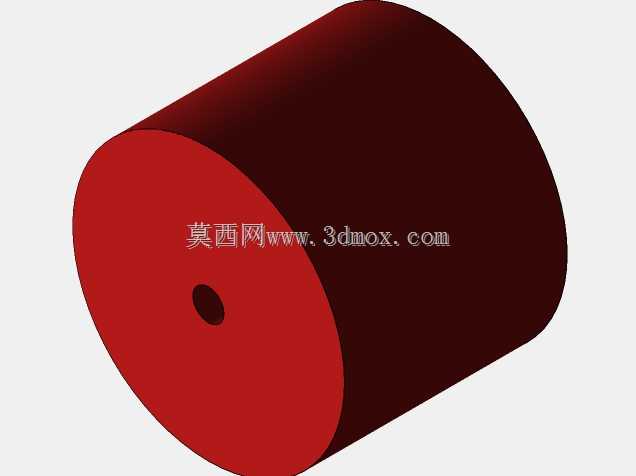

　　最前端的执行机构是这套开关区别于普通按钮式微动的地方：摆杆末端装了一个红色的工程塑料滚轮，当被检测的运动件从侧面滑过的时候，滚轮会跟着转动，把滑动摩擦变成滚动摩擦，既减少了摆杆端部的磨损，也不会刮花被检测工件的表面，长期高频动作的时候寿命比硬杆直压的形式高很多。摆杆和壳体内部的动作簧片联动，只需要很小的按压力、很短的行程就能触发触点瞬动，哪怕机构运动速度很快，触点也能快速跳开、闭合，避免慢压的时候触点半接半触拉弧烧蚀。滚轮和摆杆的铰接位置留了合理的间隙，压下过程中不会出现卡滞，外力撤掉之后内部复位弹簧会把摆杆顶回初始位置，触点自动恢复到默认状态。

　　安装边界上，这类微动开关的本体尺寸非常紧凑，本体长宽都在二十多毫米量级，不需要占用机柜或者设备内部的大空间，壳体上预留的两个安装孔可以用 M2 或者 M3 的小螺丝直接固定在钣金支架、治具板上，也可以搭配配套的安装卡扣卡在标准导轨上。摆杆的触发方向、压下行程在建模的时候都做了完整的运动包络校核：滚轮从初始位置到完全触发的压下量、摆杆左右摆动的极限角度都还原了实际样品的参数，设备布局的时候可以直接把这个三维模型放进总装里，模拟运动工件走到限位位置时和滚轮的接触轨迹，提前检查会不会出现压过头撞坏壳体、或者行程不够碰不到滚轮的问题。

　　实际选型使用的时候，这类开关常用在 DC24V 的控制回路里，触点额定电流一般在几安级别，适合传信号或者驱动小型继电器、电磁阀，不能直接串入大功率电机的主回路。建模的时候把塑壳的拔模斜度、插脚的折弯角度、滚轮的圆柱面、摆杆的薄壁厚度都按实物比例还原，装配关系里滚轮可以绕自身轴转动、摆杆可以绕铰接轴摆动，工程师在做设备干涉检查、安装板开孔定位、接线空间预留的时候，直接调用这个模型就能完成布局，不用再自己从零测绘绘制，能大幅缩短前期结构设计的周期。在门盖安全联锁的场景里，设备门关上的时候门板会压下滚轮，开关触点闭合设备才能启动，门一打开摆杆复位，常闭触点断开直接切断运行回路，起到安全防护的作用；在气缸工位里，气缸伸出到到位位置撞块压下滚轮，系统收到信号就执行下一个工序动作，原点位置再装一个同型号开关，就能完成气缸两个极限位置的位置反馈，整套检测方案成本低、响应快、可靠性经过了大量现场验证，是小行程位置检测里性价比极高的元件方案。
