汽车转向柱钣金悬挂托架结构

　　该托架属于底盘转向系统周边的钣金承力件，核心任务是把方向盘下方的转向轴套稳定悬挂在空间车架底盘上。整车布置时，转向柱并不直接刚性落在主纵梁平面上，而是通过这类过渡支架把立柱载荷传递到车架管梁或仪表板横梁附近。实际装车后，它需要承受驾驶员转动方向盘时产生的扭矩反力、颠簸路面上传来的振动，以及碰撞工况下转向柱向后侵入过程中的部分约束载荷，因此结构不能只按静态托举理解。

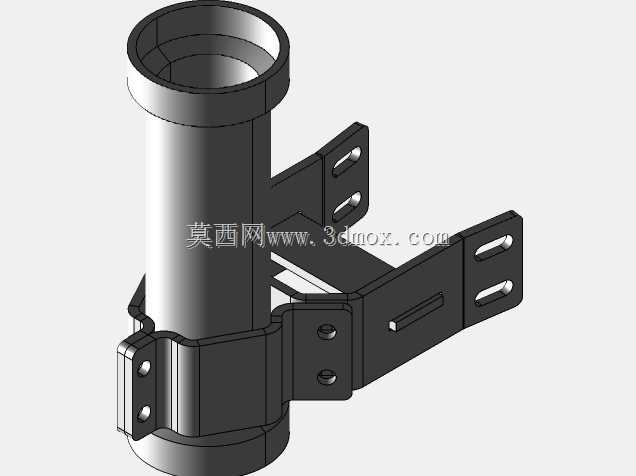

　　从零件形态看，主体采用一段圆筒形抱箍容纳转向柱衬套，筒口翻边用于轴向定位，避免轴套在车辆振动中沿柱体窜动。圆筒外侧延伸出多组钣金支耳：两侧长支臂上开设长圆形安装孔，短支耳上布置圆孔与加强翻边。长圆孔的作用不是随意减重，而是为了在装配时吸收制造公差——车架焊接孔位、转向柱本体定位面和支架冲压回弹都会带来偏差，预留调节量后，工人可以在总装工位微调转向柱角度与前后位置，待方向盘对中、管柱轴线与转向器输入轴匹配后，再按工艺要求对安装刚性点进行焊接固定。

　　设计思路上，这类件优先选择钣金折弯+焊接组合，而不是整体铸锻或机加。原因很直接：转向柱周围空间狭长，薄壁圆筒配合折弯支臂能够在较低质量下获得足够的抗弯截面；支架需要随车型平台小幅改孔位、改支臂角度时，钣金方案修改模具或拼焊工装的成本也更低。圆筒部分承担径向抱紧与导向，支臂则把集中载荷分散到多个车架连接点，减少单点应力集中。支耳边缘的翻边和局部压筋能够抑制薄板在螺栓压紧区的塌陷，孔周区域在反复转向载荷下不容易出现椭圆化变形。

　　安装边界方面，建模时需要重点核对三类尺寸关系：一是圆筒内径与转向轴套外径的配合区间，既要保证衬套压入或穿装顺畅，又不能间隙过大导致立柱晃动；二是各支臂安装面相对于筒轴线的高度、夹角和伸出长度，这些尺寸决定转向柱在驾驶舱内的姿态；三是长圆孔的调节行程与周边线束、制动踏板、仪表板横梁的间隙。支臂展开后不能与相邻件发生焊接干涉，折弯圆角也要匹配板厚，避免冲压开裂。

　　在工程建模中，圆筒、支臂、加强板和焊装螺母需要分别按实体或钣金特征建立，装配状态下应保留螺栓连接面与焊接面的区别。受力校核时，可把方向盘切向力换算为支架支耳处的弯矩，重点观察长圆孔端部、支臂与圆筒相贯线以及焊接搭接区。日常行驶的低频振动容易让薄板支架产生异响，所以支臂刚度不能过度削弱；而碰撞吸能阶段，又要配合转向柱的溃缩行程，不能把所有连接点都做成不可变形的刚性死点。正是这种“装配可调、焊后固定、轻量且承力”的折中，使该钣金托架在空间车架底盘转向系统中具有明确的使用价值。
