38齿分体式传动链轮结构设计

　　这套链轮结构采用分体组合思路完成设计，整体由外圈啮合齿盘与中心花键轮毂两部分装配构成，齿数设定为38齿，适配DID 525vx3规格链条，配套中型牵引车FS LSD传动端使用。从实际装车工况出发，链轮在链传动系统中承担动力输出末端的扭矩传递作用，工作时链条与轮齿持续啮合，将传动轴输出的旋转动力转化为牵引驱动力，整套结构可承受750Nm测试扭矩，满足中型牵引设备重载起步、持续行进、带载转向的工况需求。

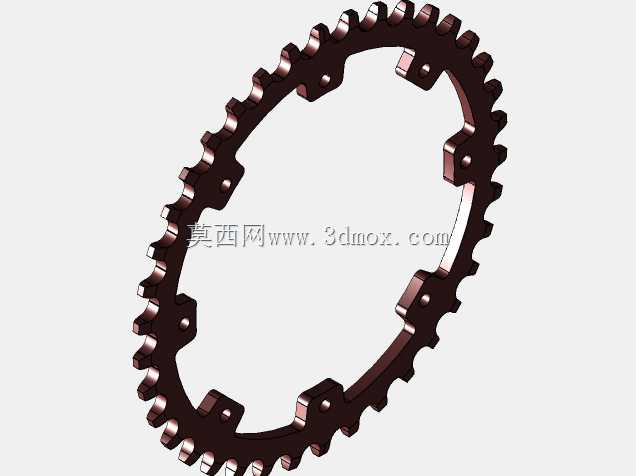

　　设计阶段首先明确了不同部位的性能诉求：外圈齿体长期与链条滚子发生接触摩擦，需要具备高硬度、耐磨损、抗冲击的特性，因此选用碳钢作为加工材质，齿面可通过后续淬火处理提升表面硬度，降低长期啮合过程中的磨粒磨损与点蚀风险；中心轮毂直接与传动轴花键配合，需要兼顾轻量化、耐腐蚀与装配适配性，选用AlMgSi3铝合金加工成型，在保证花键配合强度的前提下，大幅降低旋转部件的整体惯量，减少传动系统启停过程中的动载荷冲击。

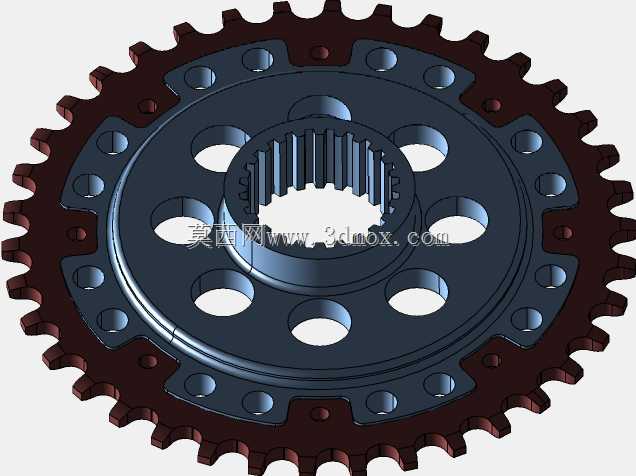

　　结构布局上，外圈碳钢齿盘与内圈铝合金轮毂采用同轴嵌套的装配方式，结合面设置定位止口保证二者同轴度公差，避免装配后出现齿圈径向跳动超差，导致链条啮合过程中出现跳齿、异响、偏磨等问题。中心轮毂内孔加工为内花键结构，可直接与对应规格的花键传动轴配合，花键齿的侧隙经过合理设定，既保证装配时可顺利轴向滑移调节安装位置，又能在扭矩传递过程中均匀分散接触应力，避免单齿受力过载发生崩损。

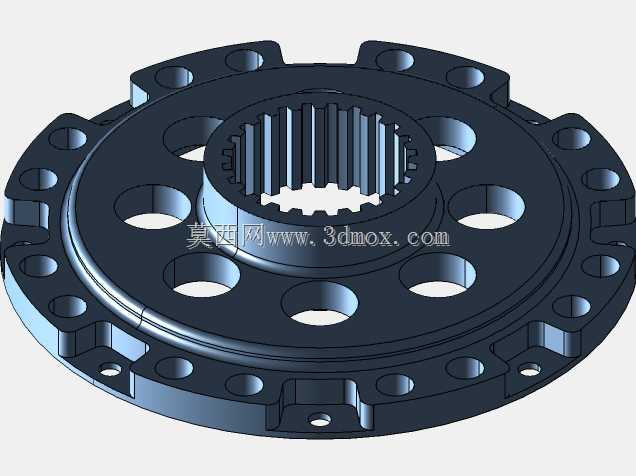

　　链轮盘体上均匀布置多组圆形减重孔，沿圆周方向对称分布，在不破坏盘体整体刚性的前提下，尽可能去除多余材料，进一步降低零件自重。减重孔的排布位置经过受力校核，避开了齿根到轮毂之间的主要应力传递路径，防止开孔造成应力集中，在重载扭矩作用下出现盘体开裂风险。齿盘与轮毂的连接区域沿圆周设置多组安装孔位，可通过紧固件将两部分锁紧为整体，装配后二者无相对转动，扭矩可通过连接面的摩擦力与紧固件剪切力共同传递，承载冗余度满足峰值扭矩工况要求。

　　从安装边界来看，链轮的轴向厚度、齿顶圆直径、内花键参数均按照配套牵引车轮端空间设定，安装时可沿花键轴轴向调整位置，对齐链条的传动平面，保证链条与链轮齿宽完全对中，避免链条侧向摩擦链轮侧面。轮齿的齿形按照配套链条的节距、滚子直径参数设计，齿廓曲线保证链条啮入、啮出过程顺滑，无卡滞干涉，啮合时链条滚子与齿面的接触区域均匀分布，降低局部接触应力。

　　实际应用场景中，这类分体式链轮尤其适合重载牵引设备、改装特种车辆的传动系统：当外圈齿体长期使用出现磨损超差后，可单独更换碳钢齿圈，保留状态完好的铝合金中心轮毂，降低备件更换成本；两部分的材质差异化设计，同时平衡了耐磨性能与轻量化需求，相比整体钢制链轮，旋转重量更低，传动响应更快，相比整体铝合金链轮，齿面耐磨寿命大幅提升。盘体上的多孔布局也为散热提供了辅助条件，链轮持续运转过程中，空气可通过盘体孔洞形成对流，带走链条啮合产生的摩擦热量，避免齿面温度过高加剧链条磨损。花键配合的结构形式相比单键连接，承载面积更大，对中性更好，在正反转切换、急加速急减速的交变载荷工况下，不会出现键槽压溃、松动窜动的问题，整体结构的可靠性完全适配中型牵引设备的长期重载使用需求。
