Vespa踏板摩托车内置夹紧制动卡钳

　　这套三维结构围绕踏板摩托车后轮内侧的夹紧式制动卡钳展开，建模时没有把它当作孤立的外观件处理，而是从实车装配关系、制动受力路径和维修拆装边界三个方面同步还原。卡钳本体位于车轮内侧狭小空间内，外侧受轮辋、轮毂和挡泥结构限制，内侧又要避让摇臂、减震及传动相关部件，因此整体外形并不是规则块状，而是由多个避让面、斜切面和圆弧过渡面组合而成。

　　从实际用途看，该部件承担制动时夹紧制动盘的任务。制动液压力进入卡钳后，活塞推动摩擦片向制动盘靠拢，卡钳本体同时承受反作用力，使两侧摩擦片形成夹持效果。模型中保留了活塞腔所在的圆形区域、摩擦片安装空间以及卡钳开口形态，能够直观看出制动盘进入卡钳槽后的位置关系。对于摩托车这类空间紧凑的交通工具，卡钳不仅要满足制动力传递，还要保证在颠簸、转弯和制动热负荷下不与周边零件发生干涉。

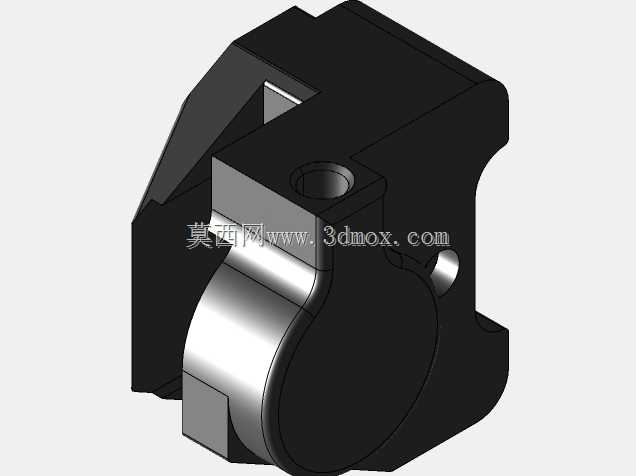

　　外形处理上，卡钳主体采用厚重的黑色实体结构表达，金属活塞及摩擦片区域以亮色区分，便于在装配评审时快速识别运动件和固定件。上部设置有安装孔位，孔位周围做了局部加厚，这是典型的承载区域设计思路：螺栓预紧力和制动反力会集中在安装耳附近，若壁厚不足，长期使用后容易出现变形或裂纹。模型中的孔轴位置、凸台高度和周边圆角都按照实测零件关系建立，适合用于检查安装面贴合状态以及螺栓穿过空间。

　　卡钳前部的开口槽是结构重点。槽宽需要容纳制动盘和两侧摩擦片，同时不能让制动盘在轴向跳动时触碰卡钳本体；槽深则决定制动盘半径方向的进入量。若开口过小，制动盘热膨胀或车轮轴向窜动时可能产生摩擦异响；若开口过大，卡钳刚性会下降，制动踏板或制动手柄的反馈也会变软。模型通过实体剖切式的外观表达，把槽体、活塞轴线和安装孔之间的相对位置完整呈现出来，可用于判断摩擦片磨损后的补偿空间。

　　设计思路上，这类内制动卡钳并不追求外露式大卡钳的视觉效果，而是更强调紧凑、可靠和维护便利。卡钳背部与侧面的不规则曲面，主要来自实车避让需求：靠近轮辋的一侧需要留出轮胎和轮辐旋转空间，靠近车架的一侧则要保证油管接头、排气或传动部件不发生接触。上部圆形腔体周围的材料分布较厚，能够承受活塞推力；下方和侧方则通过挖空、斜切减少不必要的质量，这对簧下质量控制有实际意义。

　　安装边界方面，建模时需要重点核对三个方向。第一是制动盘平面与卡钳槽中心面的对中关系，偏差过大将导致摩擦片偏磨；第二是安装孔与车架或摇臂支座的同轴度，孔位即使只有少量偏移，也会造成装配强行拉合；第三是卡钳外侧与轮辋内壁的安全间隙，车辆满载压缩减震后，该间隙仍应保持稳定。模型中卡钳侧面的圆弧和台阶面可作为间隙检查基准，帮助设计人员在总装阶段判断是否需要增加垫片或调整支座。

　　从制动性能角度看，卡钳本体的刚性直接影响摩擦片与制动盘的接触状态。活塞推力作用时，卡钳桥部会承受张开力矩，因此连接两侧的桥接区域不能过度削弱。图中卡钳上部和后部形成连续承载结构，开口前侧则保留供制动盘进入的空间，这种结构在强度与拆装性之间取得平衡。对于维修场景，摩擦片需要从卡钳开口或侧向取出，模型所呈现的周边轮廓也可用于评估拆件时是否需要拆卸车轮或相邻支架。

　　在三维建模过程中，圆弧面、安装凸台和活塞腔的同轴关系应优先建立，再处理外部避让曲面。因为制动卡钳的功能核心并不在外观，而在活塞轴线、摩擦片平面和安装基准之间的几何关系。外部造型可以根据实车空间调整，但孔位、槽宽、活塞直径和制动盘厚度相关尺寸必须保持协调。完成实体后，可进一步将轮辋、制动盘、摇臂和紧固件放入同一装配体，做运动包络和静态干涉检查。

　　该结构适合用于摩托车制动系统教学、改装件测绘、卡钳安装支座设计以及维修装配分析。通过模型可以清楚看到内制动卡钳如何在有限轮内空间中完成夹紧制动，也能理解为什么此类零件外形复杂、局部厚重且带有多处避让曲面。
