手持有线电钻电动工具结构造型

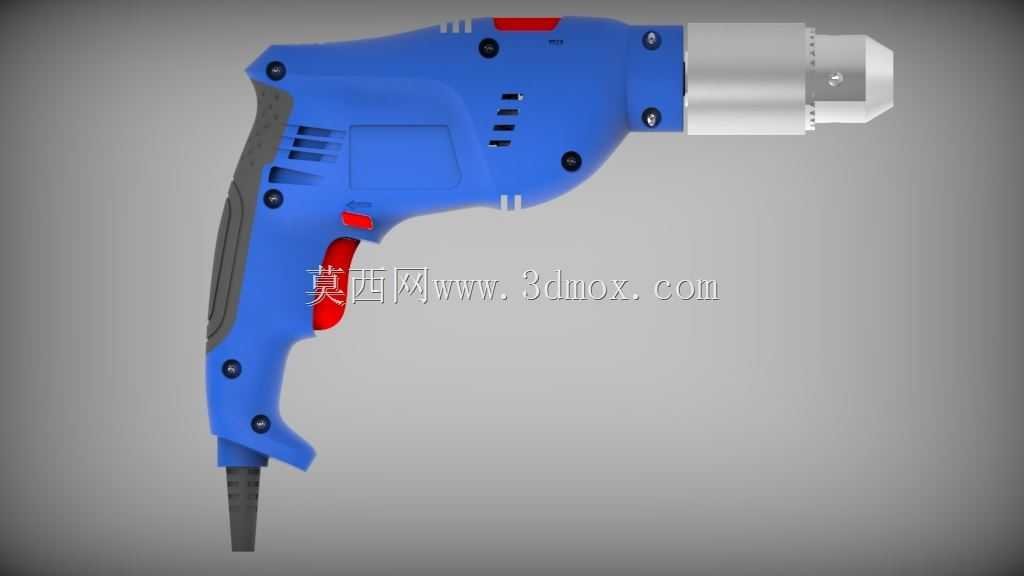

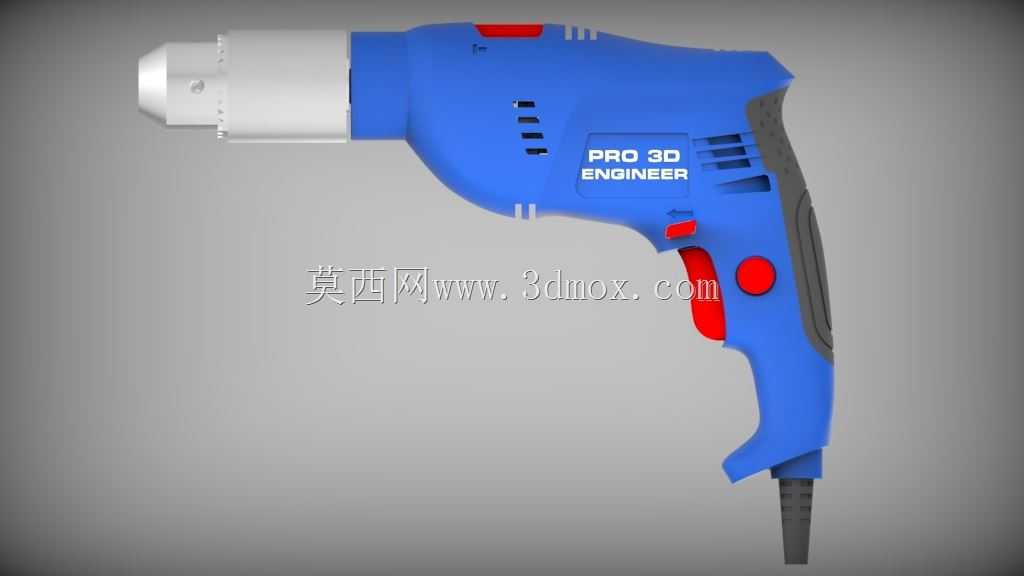

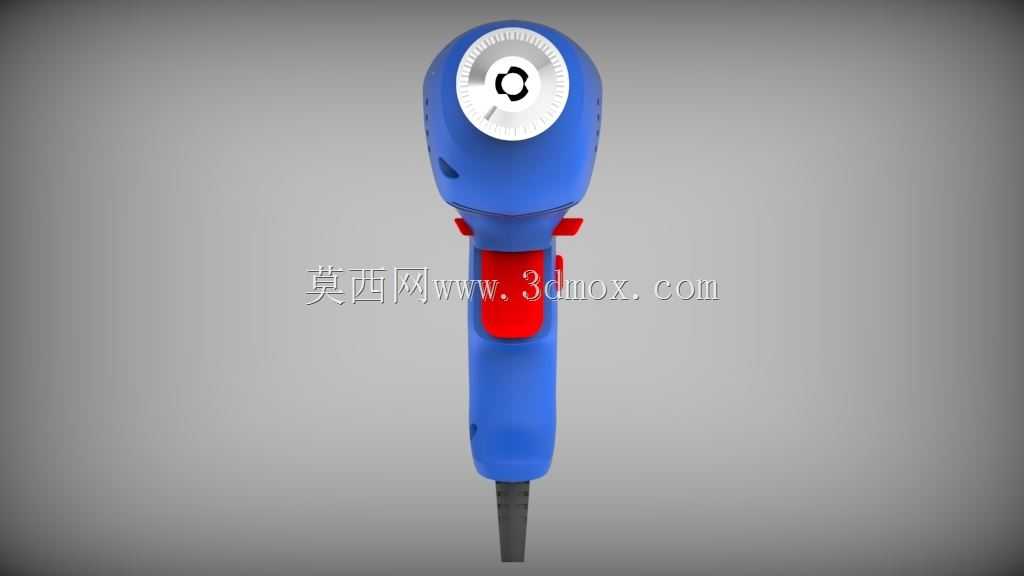

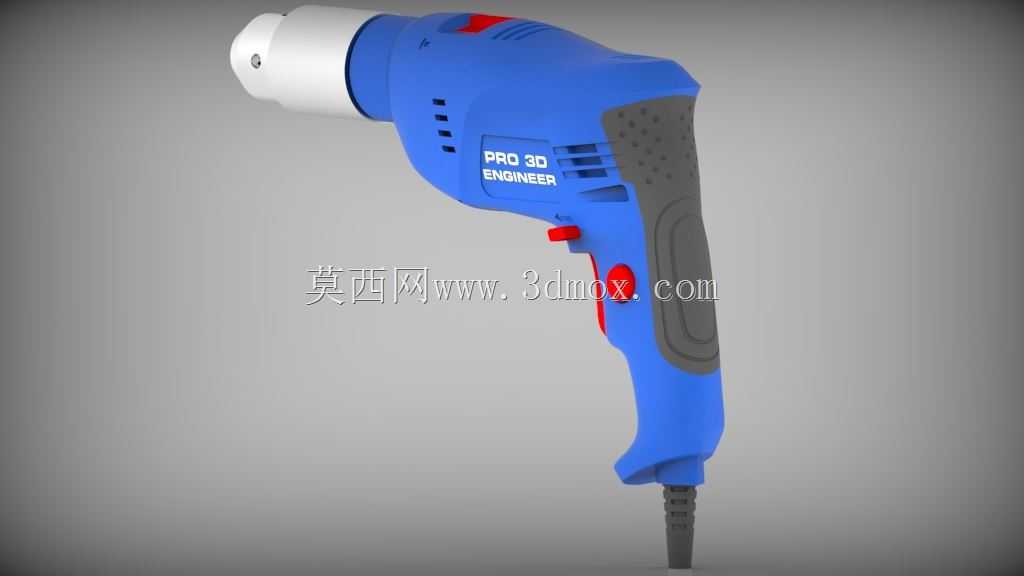

　　该作品呈现的是一款手持有线电钻的完整产品化造型，重点不在单一零件的堆叠，而在于把动力输出、握持操作、开关控制、散热维护和外观包覆作为一个整机系统来处理。整机前端为夹头与输出轴区域，白色筒状壳体围绕钻夹头安装边界展开，能够为内部减速机构和轴系提供防护，同时在视觉上形成工作端与握持端的明确分区。机身主体采用蓝色塑料外壳，后部与握把内侧设置灰色防滑包覆区域，红色按键用于功能识别和操作提示，这种配色与材质分区并非单纯装饰，而是对应了工具在高频使用场景下对抓握稳定性、操作辨识度和外壳耐污性的要求。

　　从实际用途看，这类电钻主要服务于金属、木材、塑料以及建筑装饰材料中的钻孔与低速拧接作业，常见于装配维修、家装施工、样板制作、设备维护和教学实训等场景。模型在结构表达上保留了手电钻的典型布局：水平方向布置电机与传动部分，下方斜向延伸出握把，尾部接入电源线。握把角度并非随意绘制，而是按照手持操作时手腕自然姿态进行收敛，使操作者在向下施压或水平钻孔时，掌部、指部和前臂能够形成较连续的传力路径。前端壳体直径、机身高度和握把厚度之间的比例，也围绕单手包围握持、长时间作业疲劳控制以及内部元件容纳空间进行平衡。

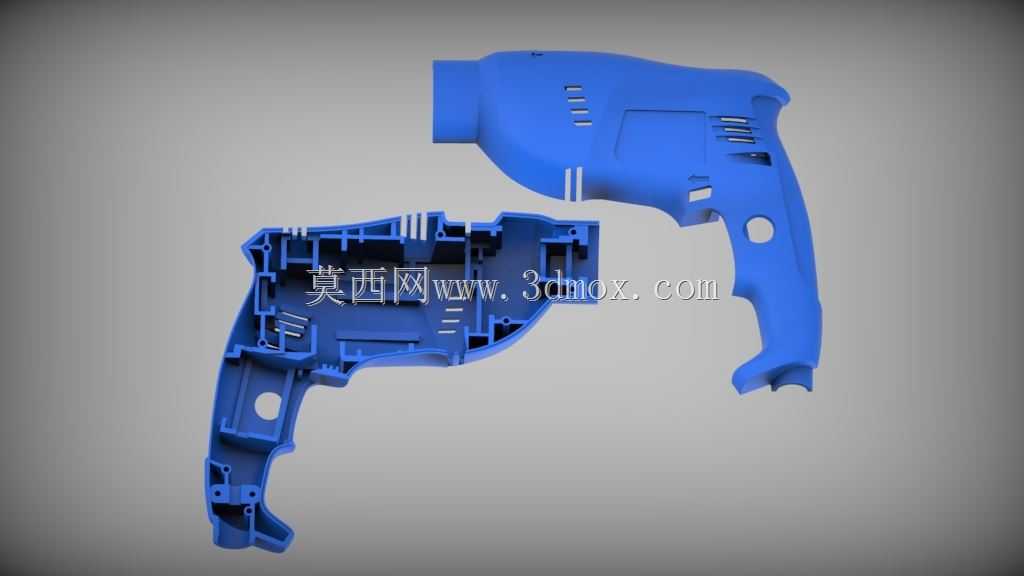

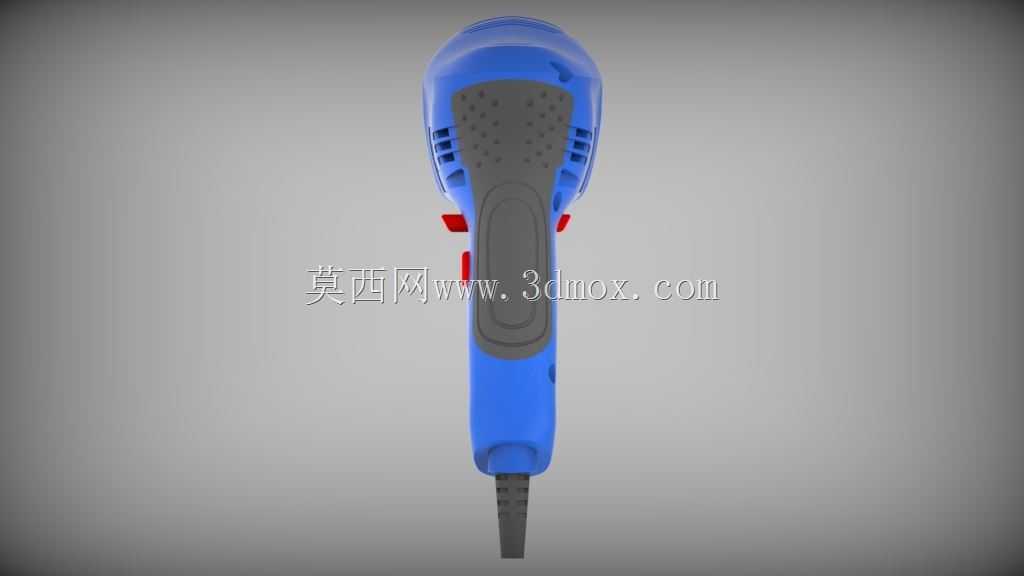

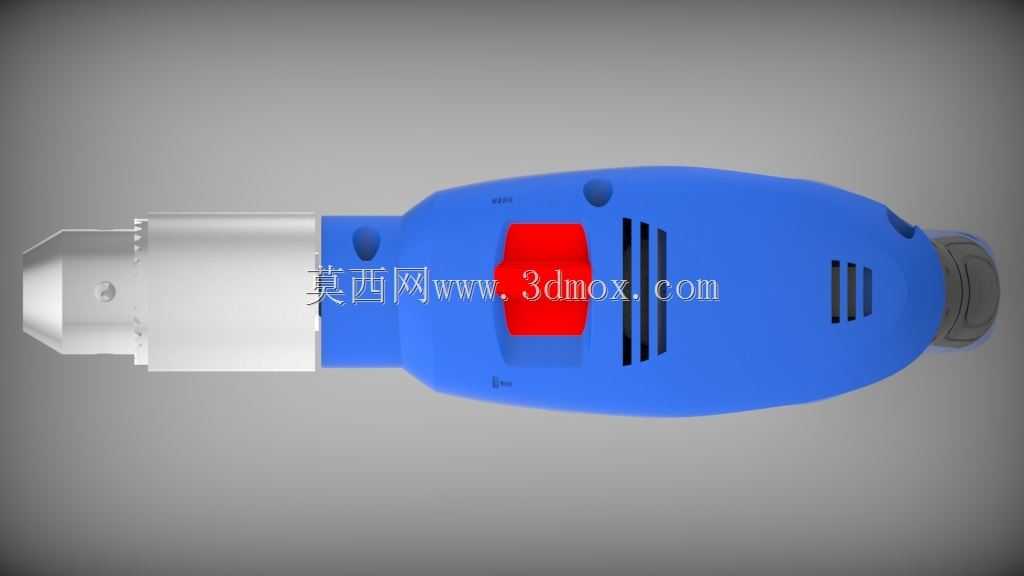

　　功能细节上，扳机式控制件布置在握把前缘，便于食指自然触压；握把上部附近设置方向切换与锁止相关结构，用于满足正反转控制和持续运转场景下的操作需求。机身侧面开设多组散热槽，槽孔方向与内部风道、电机发热区域相呼应，既保证外壳造型的连续性，也避免外观面因开孔过多而削弱刚度。壳体分缝沿机身侧面和握把转折处延伸，符合塑料外壳上下扣合或前后装配的常见工艺逻辑。灰色软质区域覆盖手掌主要接触位置，表面带有细密防滑纹理，可在油污、粉尘或轻微出汗工况下提高握持可靠性。

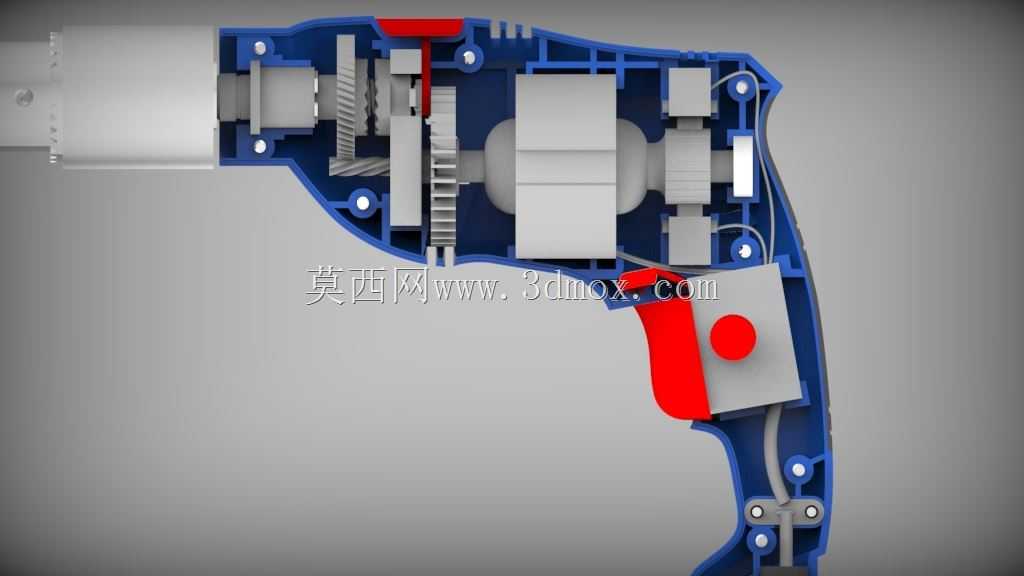

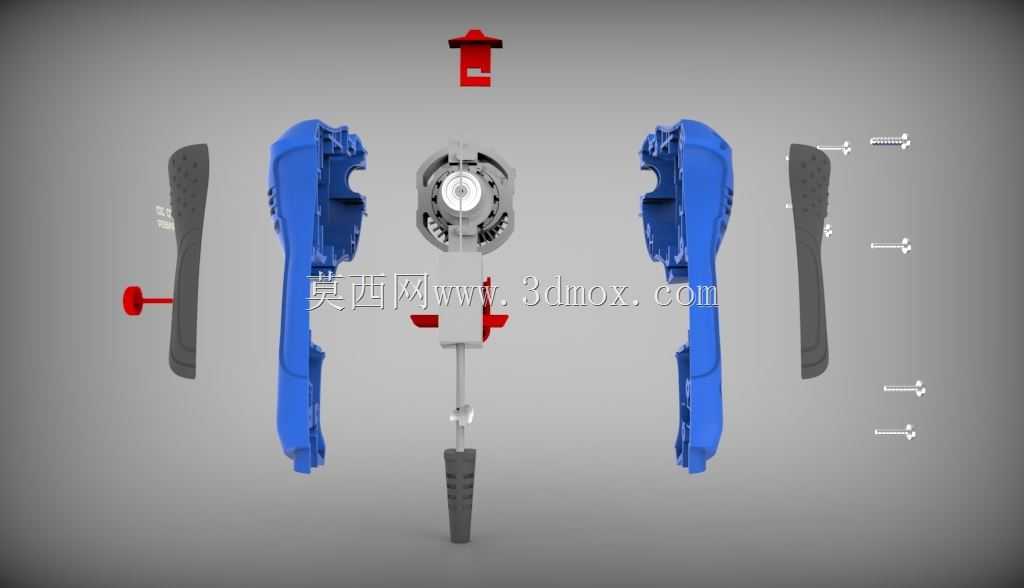

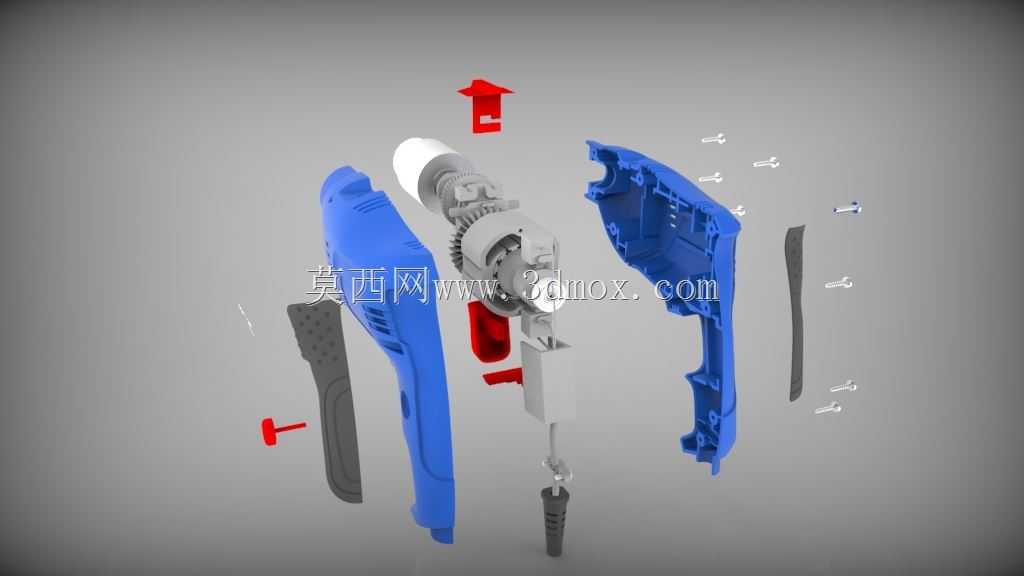

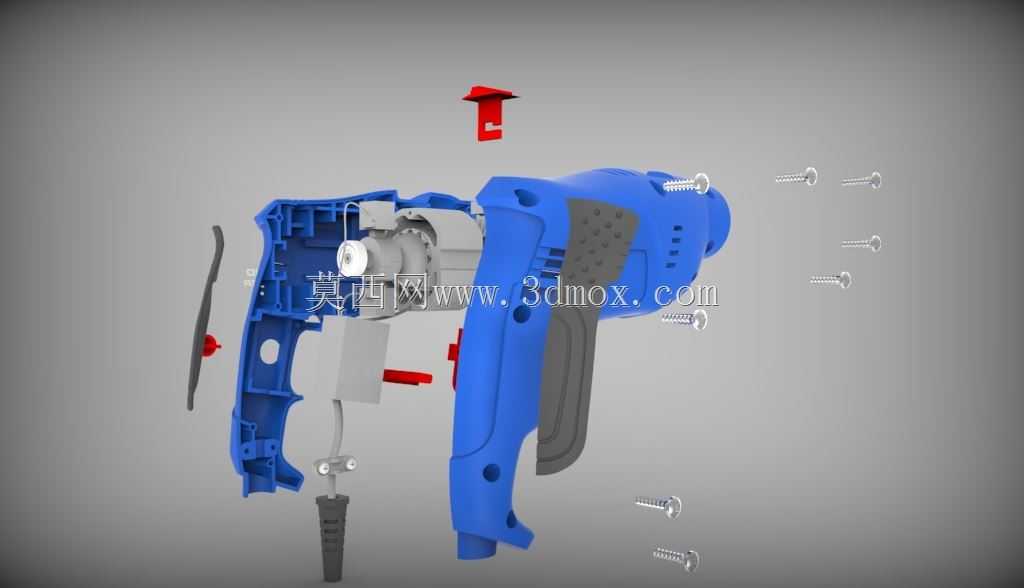

　　设计思路方面，作品没有把电钻简化为一个抽象枪形轮廓，而是对内部电钻的基本构成进行了还原和再设计。前端夹头、机身壳体、握把、开关、按键、电源线护套和散热孔均有明确位置关系。外壳曲面在电机舱位置较为饱满，以容纳电机、齿轮箱和相关支撑结构；向握把过渡时逐渐收窄，使整机重心尽量靠近握持区域。钻削作业时，用户施加的轴向推力需要通过掌根、握把和机身传递到前端输出轴，因此模型在握把与机身交接处保留了较厚的过渡形态，避免外观上出现应力集中的尖锐折角。尾部电源线入口采用加粗护套形式，能够表达线材反复弯折时的防护边界。

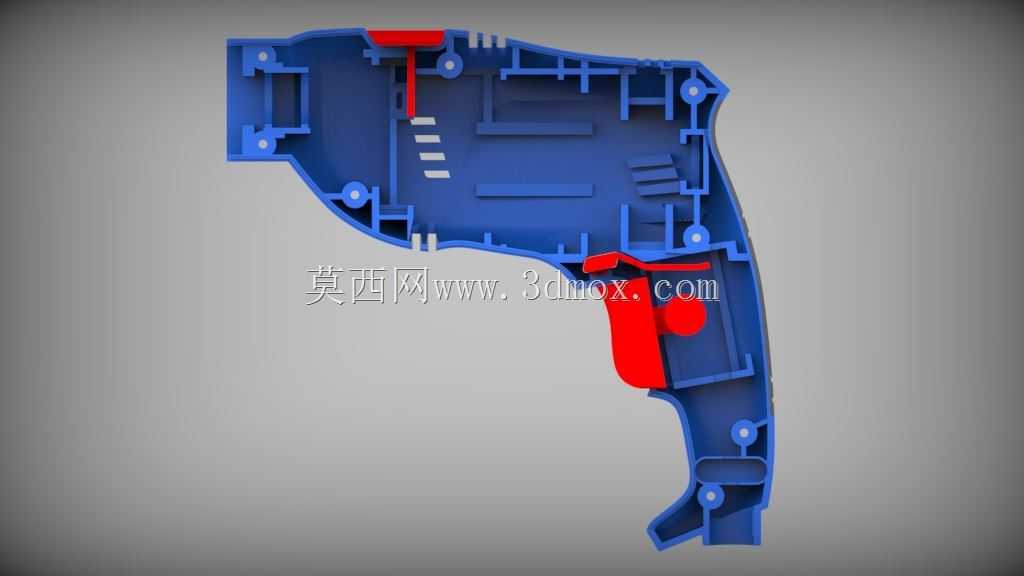

　　外形与安装边界上，前端工作区需要预留夹头旋转空间和钻头装拆空间，不能让外壳过度靠近夹持区域；机身两侧散热槽与内部电机、风道之间应保留合理壁厚；握把内部则需兼顾开关、线缆走向和加强筋布置。若后续进入工程细化，可在外壳内侧补充螺钉柱、卡扣、筋位和密封台阶，在传动区补充轴承位、齿轮箱定位面和电机安装座，并依据目标扭矩、转速和持续工作时间校核壳体强度与散热能力。当前模型适合用于电动工具外观方案评审、人机握持分析、装配结构教学、产品展示动画以及3D打印原型验证，能够较完整地传达手持电钻从功能布局到外观工艺的设计逻辑。
