拍立得相机彩色轮廓成像镜头组件

　　这套结构面向即时成像相机的前置镜头改装场景，核心解决拍立得原生镜头固定光圈、固定成像轮廓的使用局限，通过可旋转替换的形状片与彩色滤色片组合，在拍摄时让入射光线经过多层轮廓裁切与色彩叠加，最终在相纸上形成带彩色几何边框的创意成像效果，适配线下文创市集、主题写真馆、趣味摄影活动等需要快速产出个性化拍立得照片的使用场景，无需后期修图，按下快门即可直接输出带特殊轮廓色彩的实体相片。

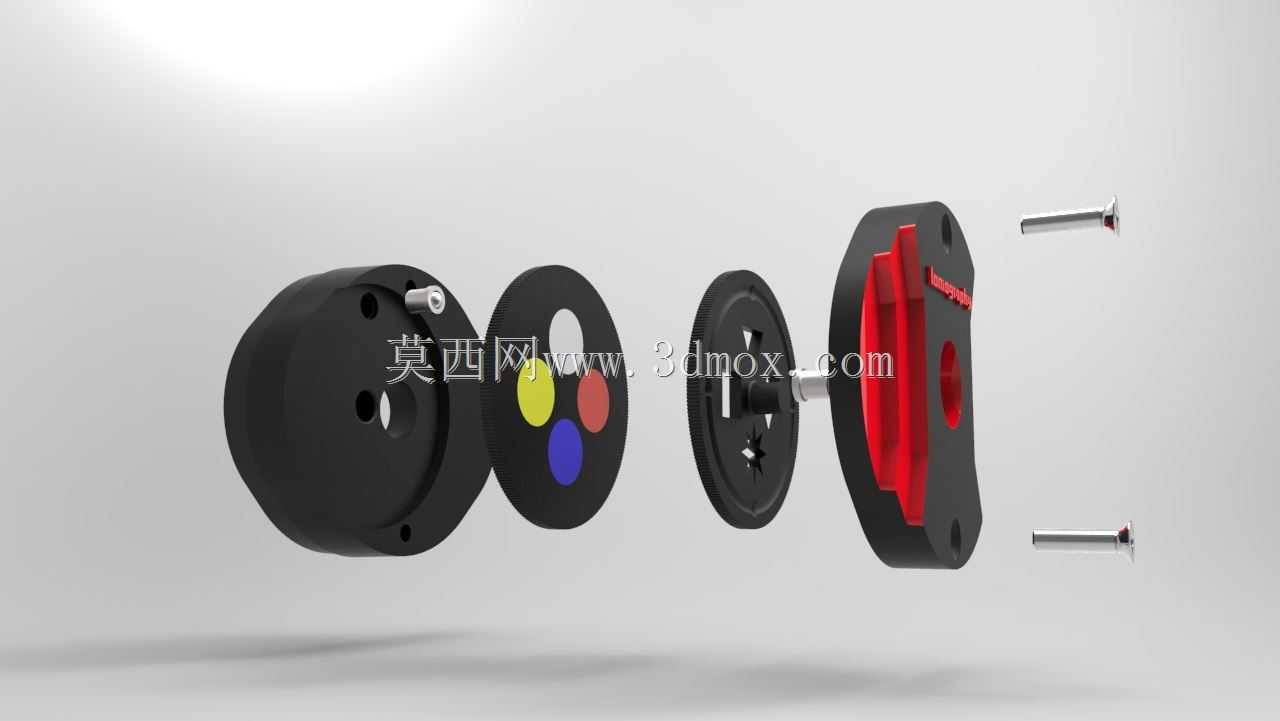

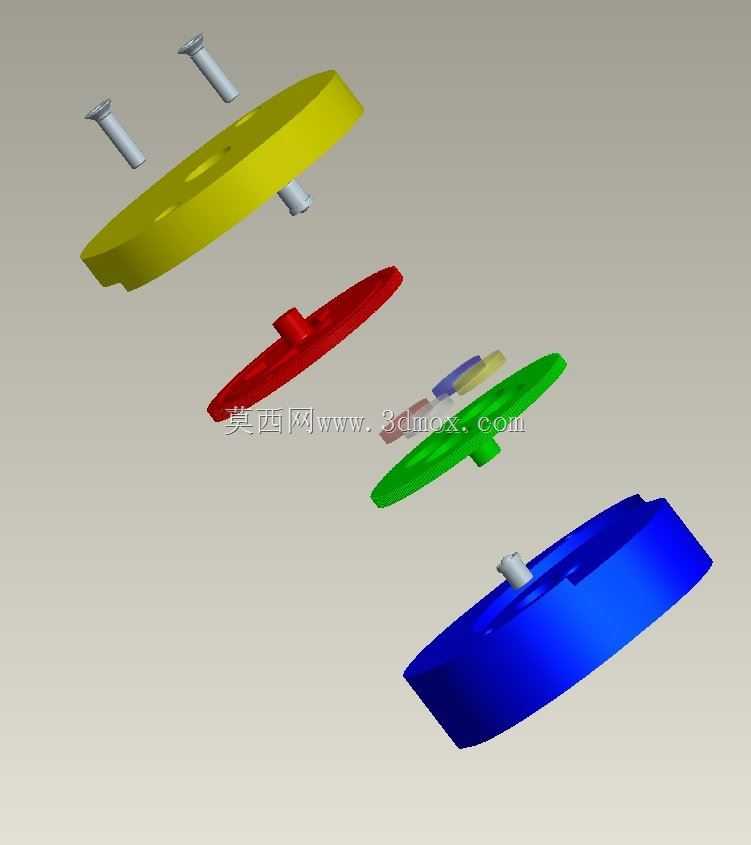

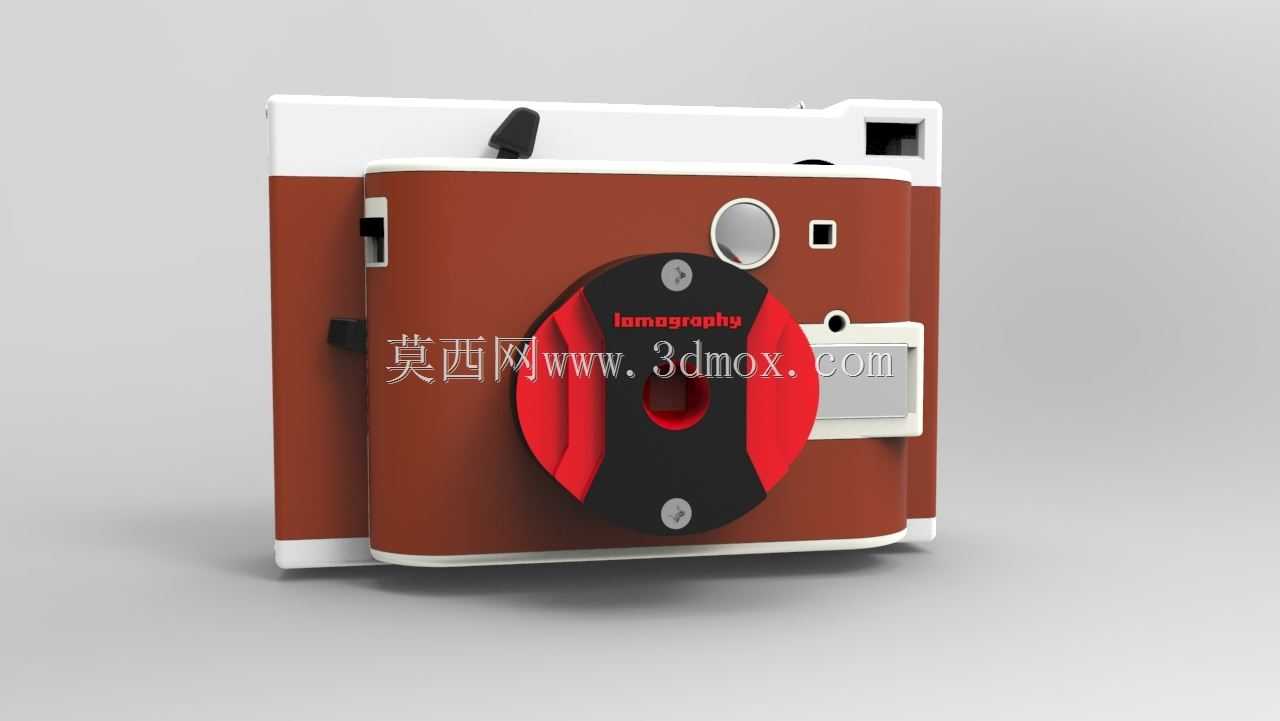

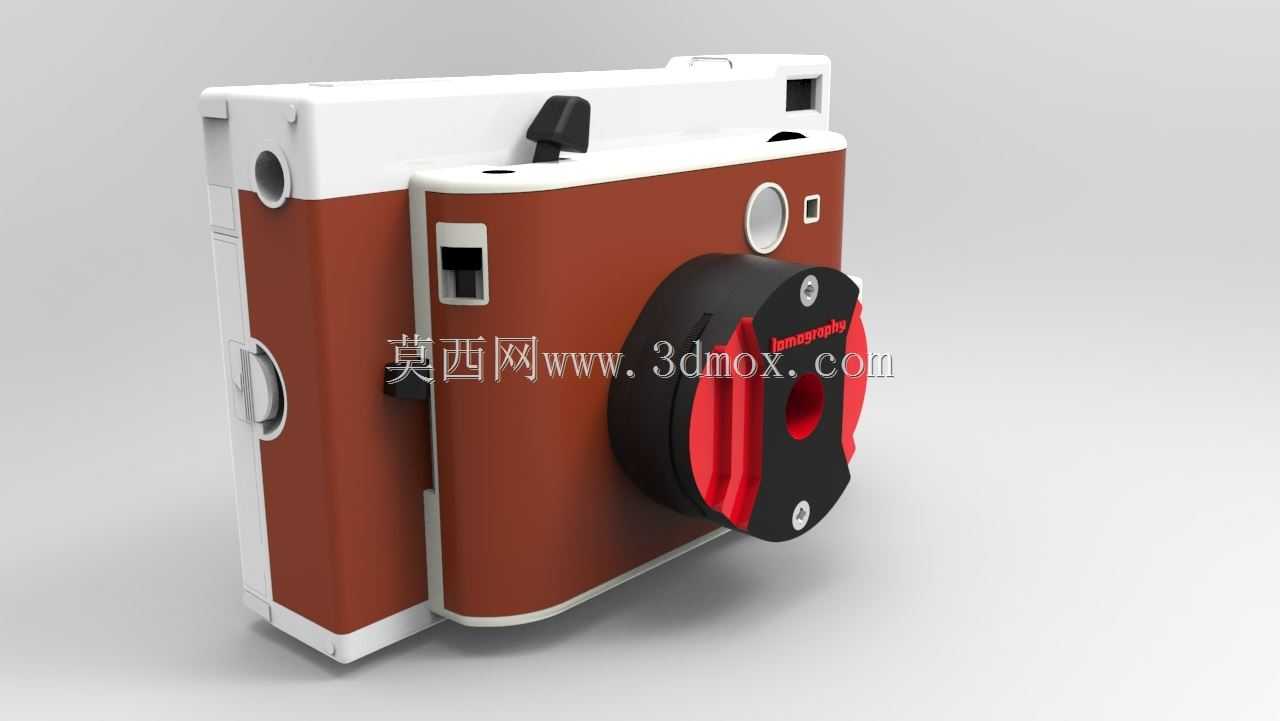

　　整套组件拆分为四大独立装配单元：相机机身对接底座、形状轮廓转盘、彩色滤色转盘、镜头端定位锁紧结构。对接底座采用和拍立得机身前脸完全贴合的仿形轮廓，边缘做1.2mm厚度的围边，套入相机镜头位后不会出现径向晃动，底座内侧预留3M胶粘贴槽与卡扣位，两种固定方式可选，不想在机身留胶的场景可直接通过上下卡扣卡在相机前脸的凸起棱边上，拆装不留痕迹。底座的安装边界完全避开相机原生的测光窗、闪光灯出光口与出片缝，横向总宽度控制在110mm以内，竖向高度82mm，装配后不会遮挡相机任何原生操作按键，侧边的快门按键、模式拨盘都可正常操作，组件最外端突出机身前脸的厚度为28mm，日常放入普通拍立得相机包时不会和包内其他物件发生剐蹭。

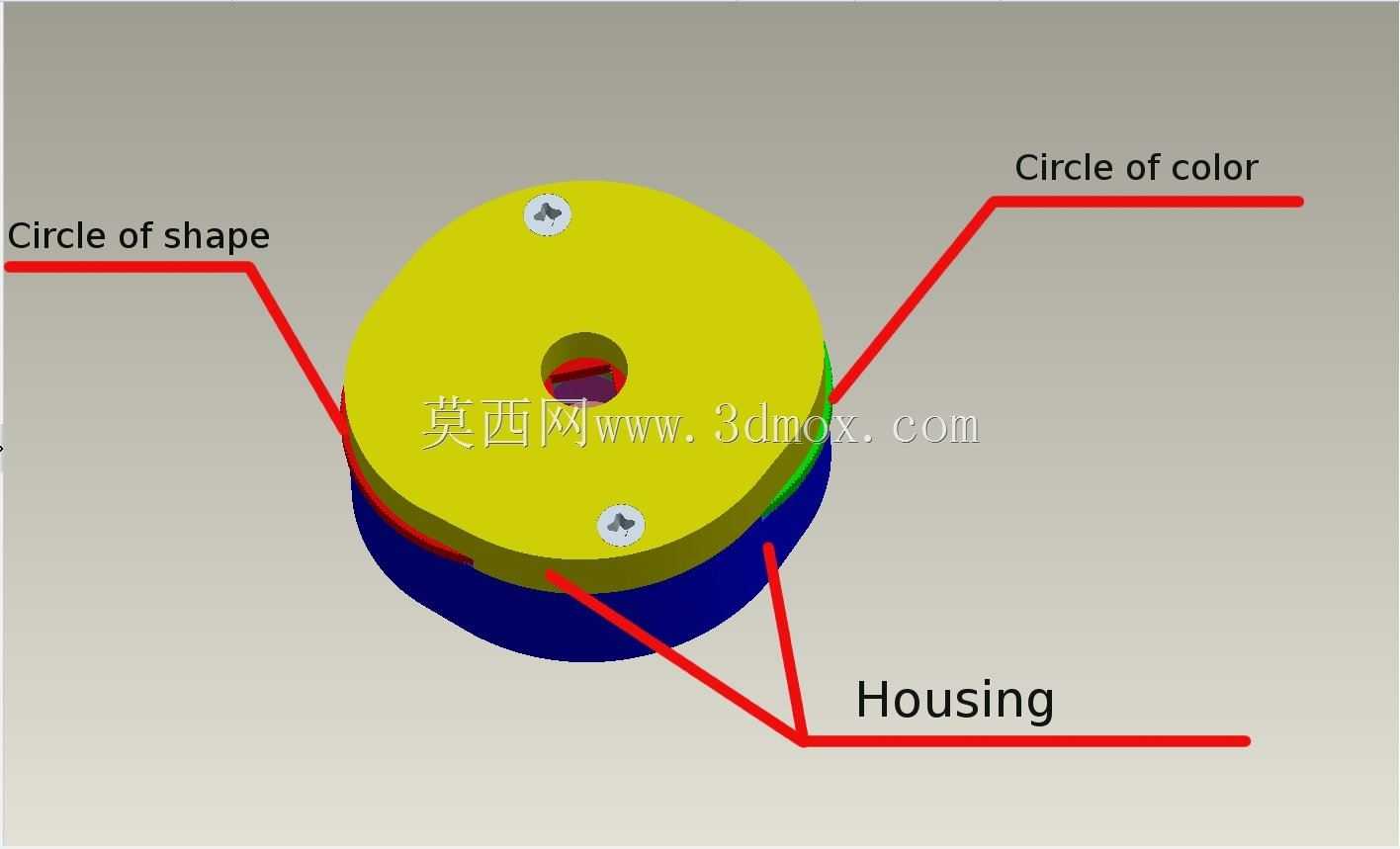

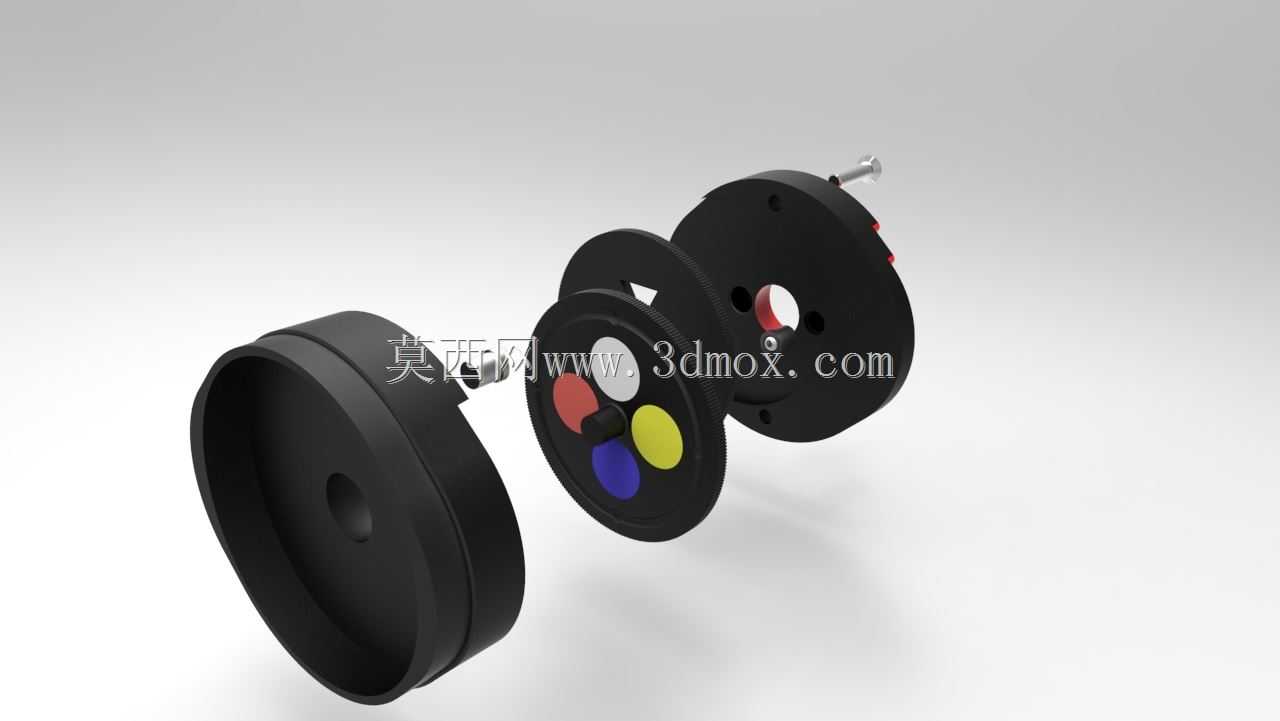

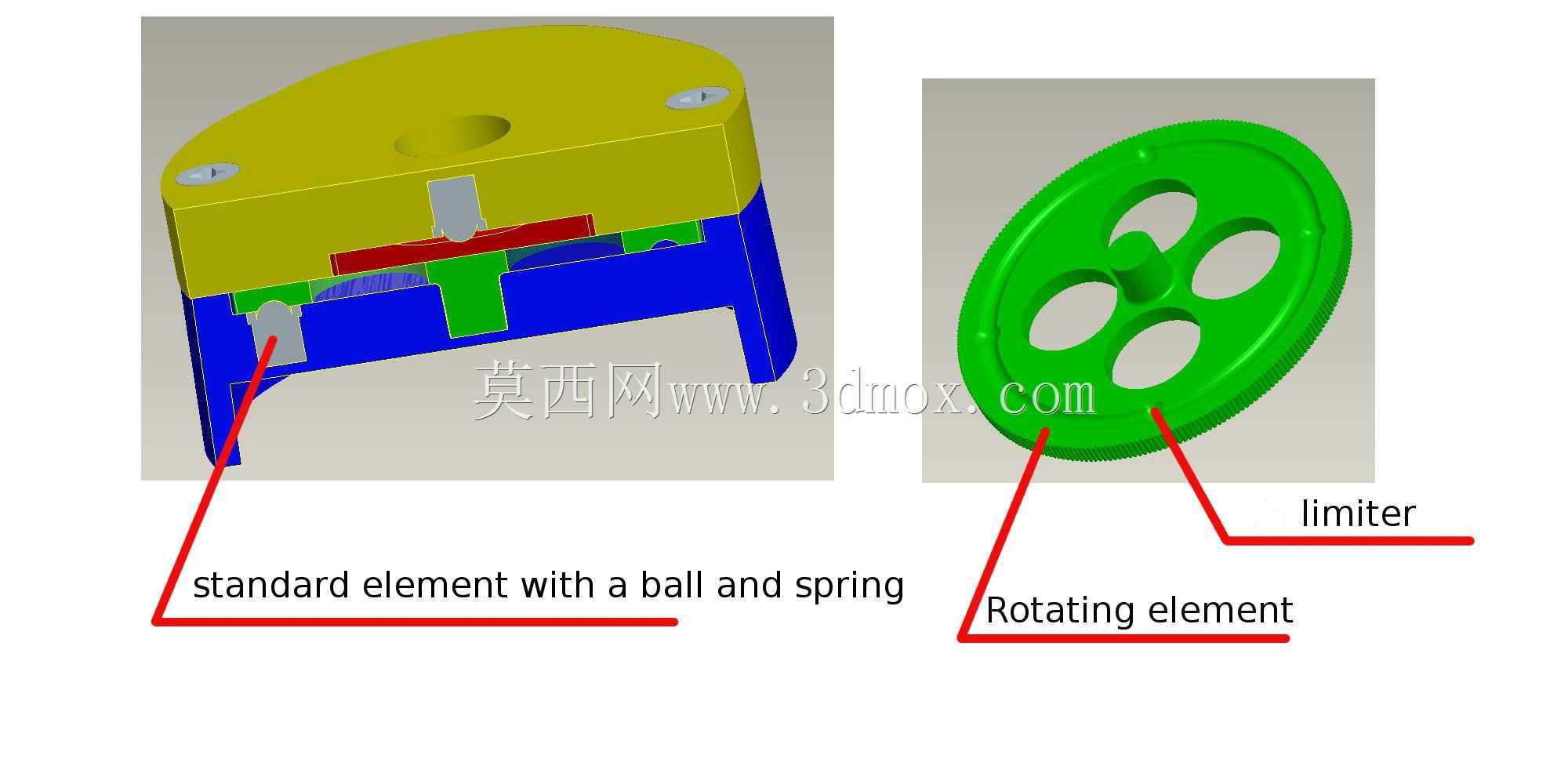

　　两个转盘是功能实现的核心：靠近机身一侧的形状转盘沿圆周均布6个不同几何轮廓的通光孔，包含圆形、心形、星形、方形、花形与斜切椭圆，每个孔位边缘做0.5mm的倒角，避免硬边裁切光线时出现衍射杂边；外侧的彩色转盘对应6个高透彩色滤色片，红、蓝、黄、绿、紫、透明六档，两个转盘独立旋转，转动到对应档位时，底座上的弹簧钢珠会卡入转盘侧面的定位凹坑，每档切换都有清晰的到位手感，拍摄时不会因为手持晃动出现转盘移位。转盘的中心转轴采用M3标准螺丝配合尼龙锁紧螺母，转动阻尼可通过螺母松紧调节，长期使用出现松旷时只需微调螺母即可恢复合适的转动力度，无需更换整个零件。

　　镜头前端的压圈用来固定最外侧的保护镜片，压圈和底座之间采用三段式卡扣旋转锁紧，更换内置镜片时只需逆时针旋转15度即可取下压圈，日常维护清理灰尘非常方便。所有异形结构件都采用熔融沉积3D打印工艺制作，壁厚统一设置为1.8mm，既保证手持装配时的结构强度，不会因为轻微摔落出现断裂，也能控制整体重量，整套组件装配完成后总重量不到45g，加装在相机上不会额外增加太多手持负担。零件设计时所有打印层纹方向都沿转盘径向布置，转盘的转动配合面预留0.2mm的间隙，打印完成后无需二次打磨即可顺畅转动，配合面的公差经过多轮试装验证，不会出现打印件常见的卡滞、过紧问题。

　　结构内部的定位通道做了同轴度约束，从最外侧保护镜片到形状通光孔、滤色片、相机原生镜头的光轴同轴度控制在0.3mm以内，避免轮廓片偏心导致成像边框一边宽一边窄。转盘侧边预留的拨块突出外壳表面3mm，手指拨动时无需抠住转盘边缘，戴薄手套也可以轻松切换档位。组件底部做了和相机前脸弧度匹配的让位槽，装配后和机身之间留有0.3mm的均匀缝隙，不会因为打印件的轻微翘边蹭到相机外壳表面，避免刮花相机机身漆面。整套结构没有复杂的非标定制件，所有紧固件都是通用标准件，用户自行打印完成后只需要一把十字螺丝刀即可完成全部组装，门槛极低。
