桌面立式读卡器终端结构设计

　　该读卡器终端面向柜台、门禁、工位登记和小型服务台等近距离读卡场景，整体采用立式机身配合圆形底盘的布置方式，使用时读卡面朝向操作者，卡片或标签靠近上部识别区域即可完成信息读取。设备既可稳定放置在桌面，也可通过底盘预留孔位进行墙面或台面固定，适合需要长期固定使用又希望减少桌面占用的安装环境。

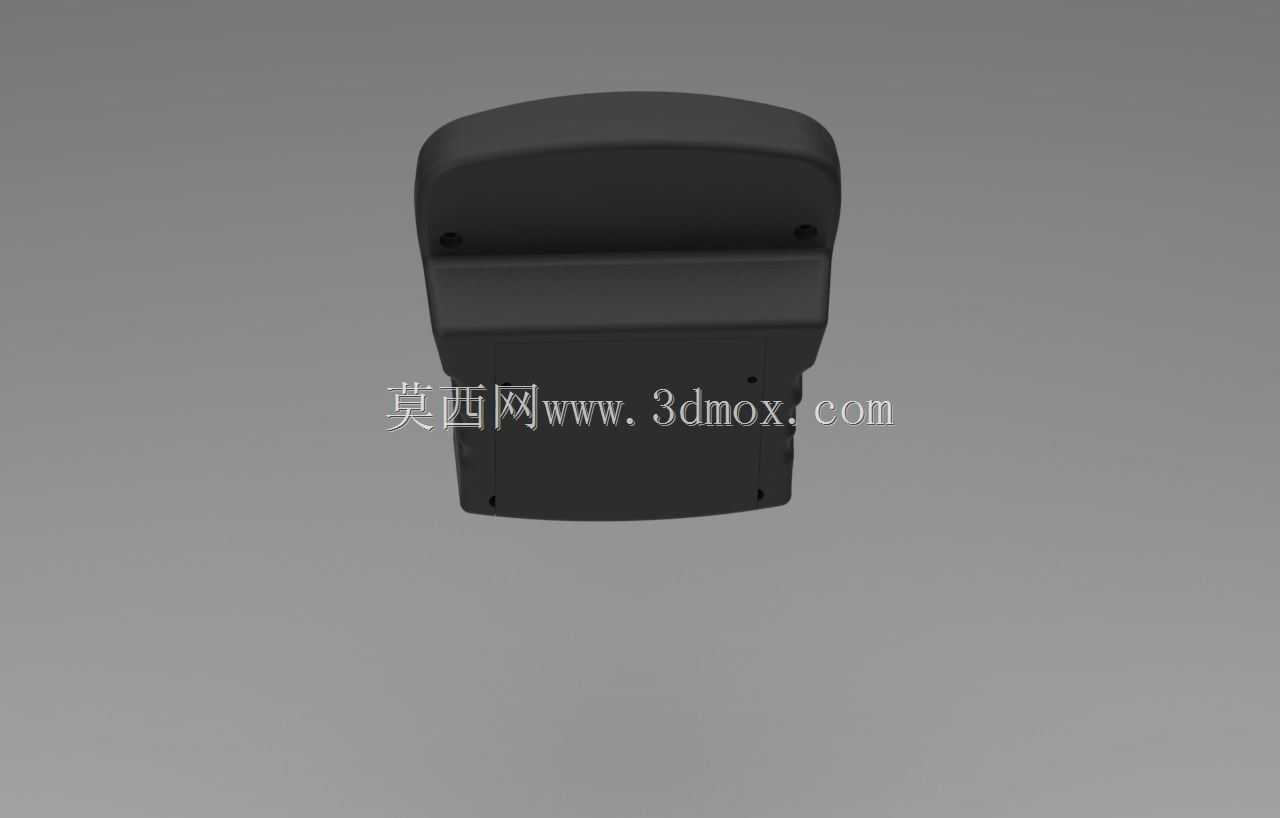

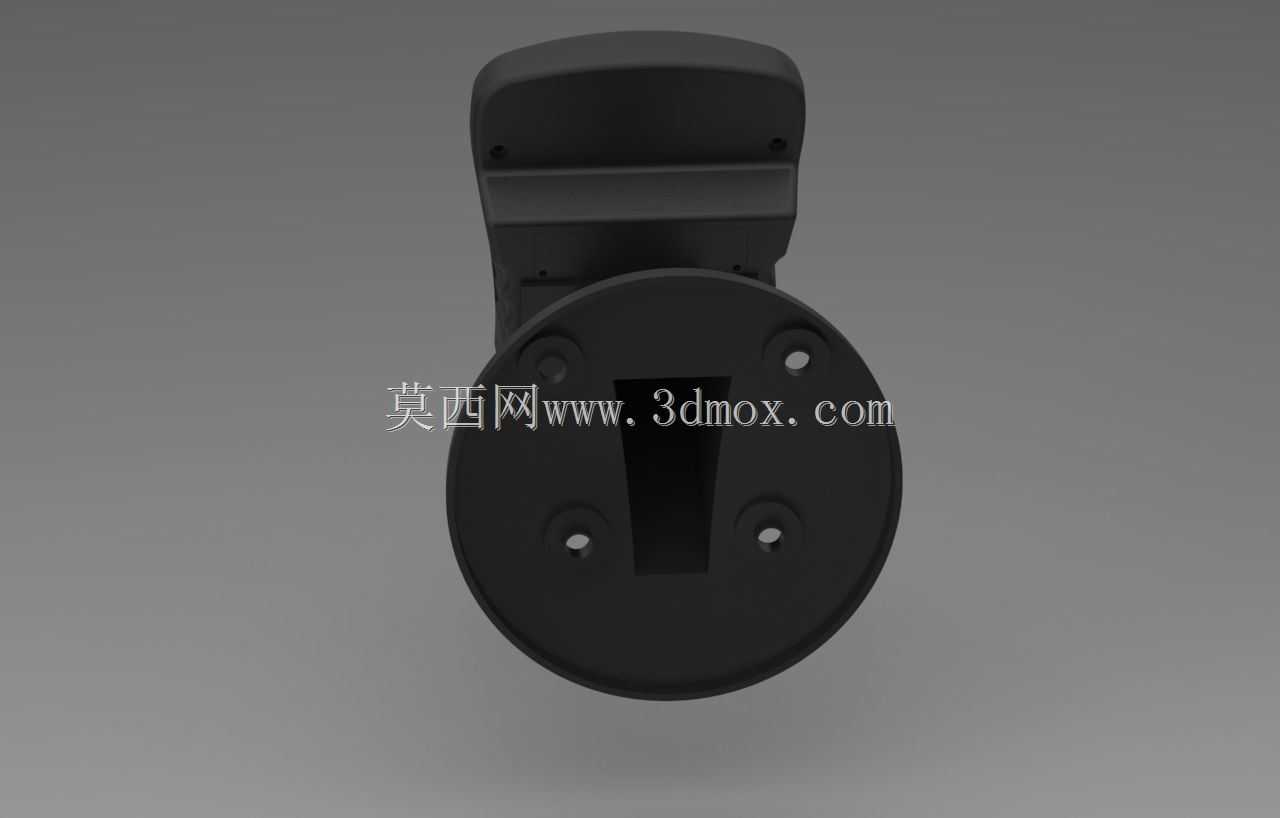

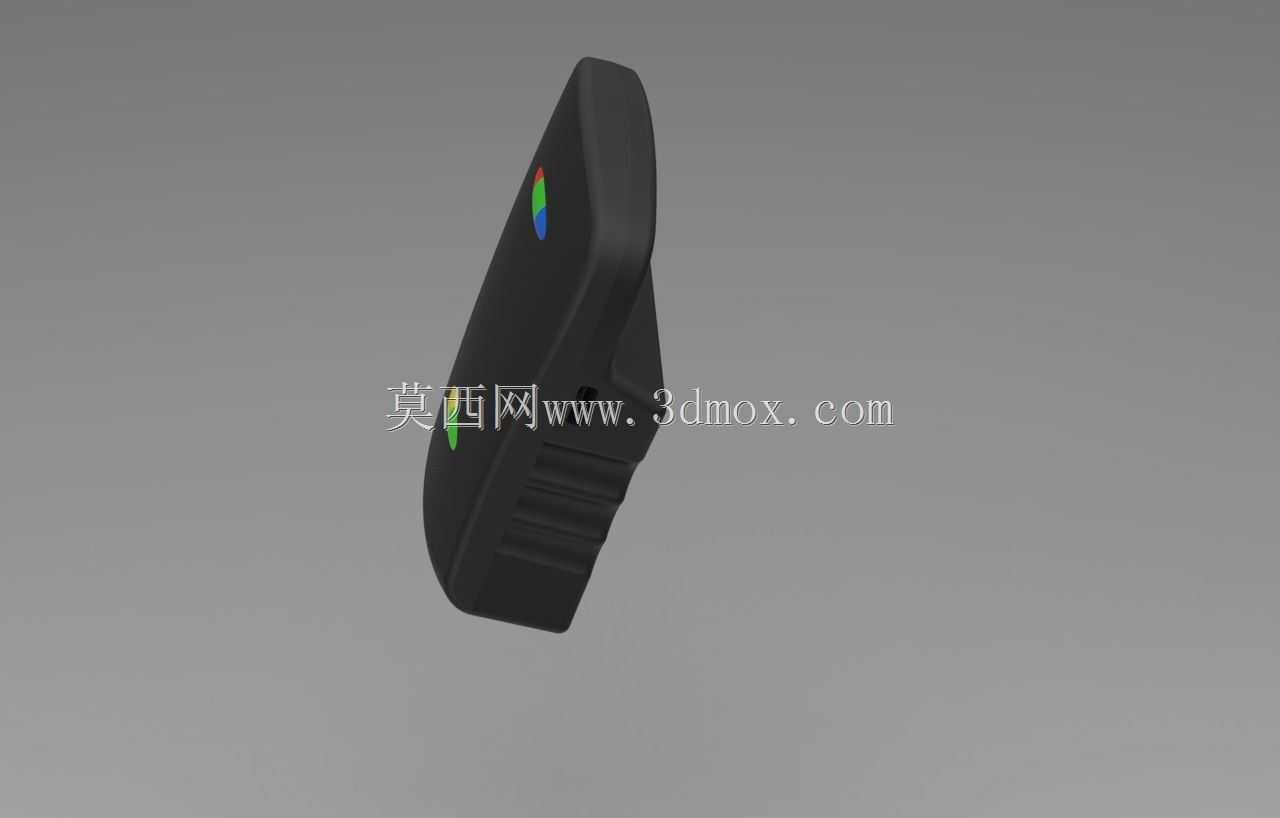

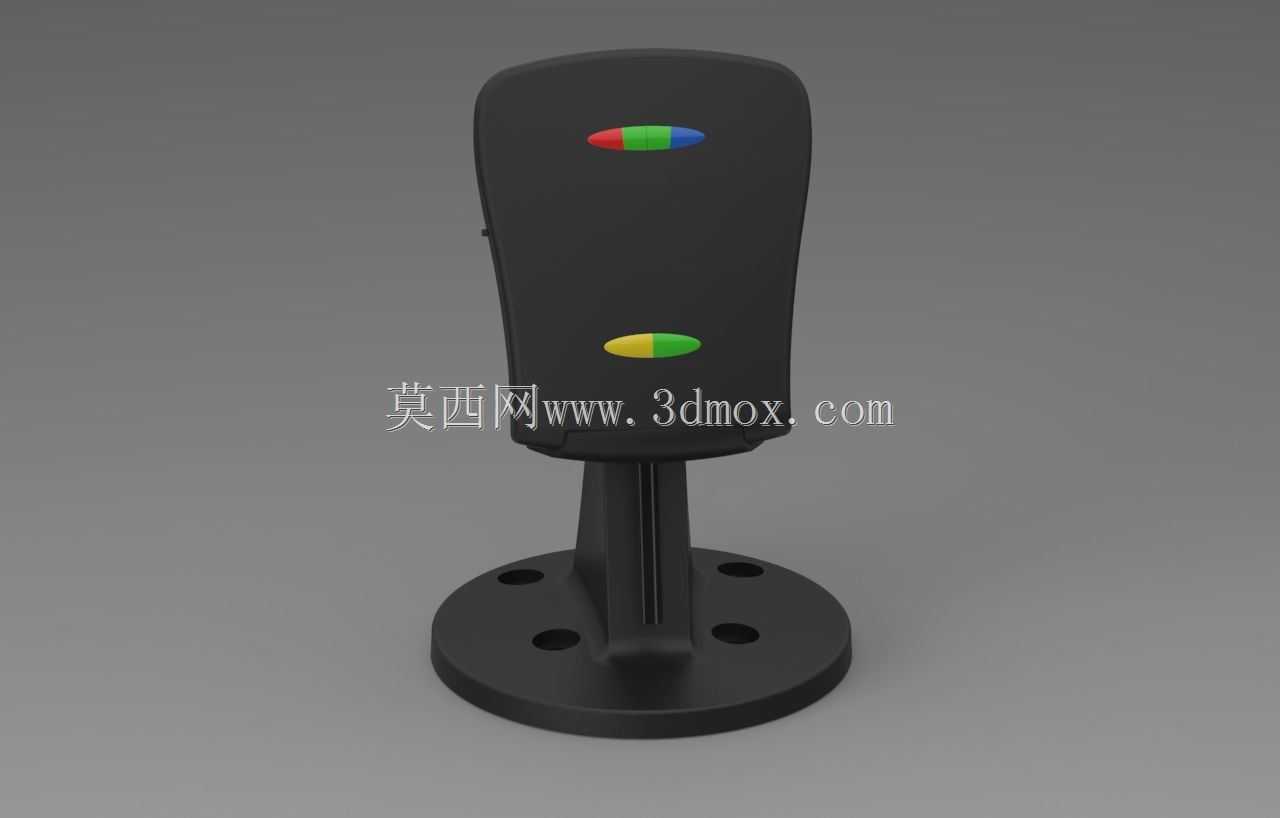

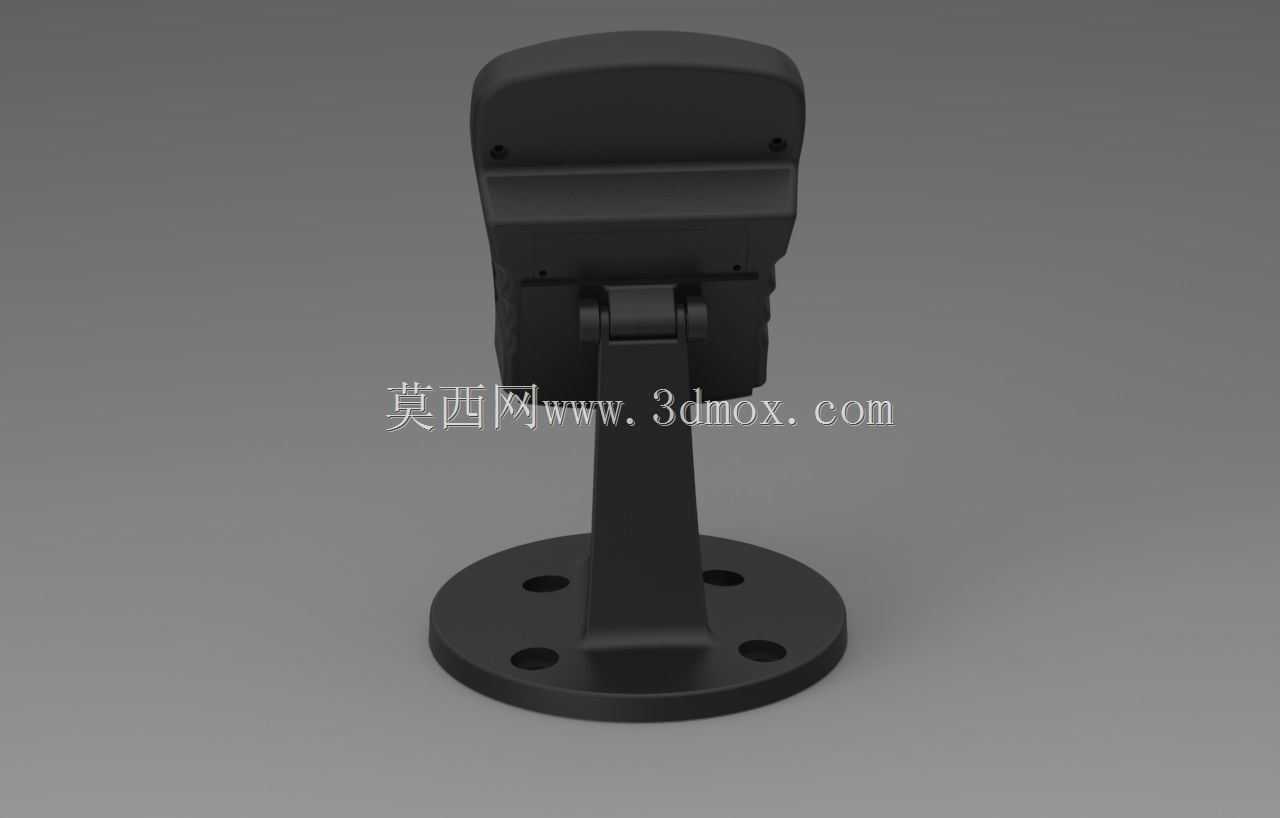

　　外形上，主体为略带弧度的竖向壳体，上部宽、下部通过支撑颈与圆盘底座连接。圆盘底座承担主要支撑作用，周向布置多个安装孔，既能够利用自重防止前倾，也便于螺钉固定。支撑颈采用收窄过渡，使机身在读卡操作时保持合适高度，同时避免底座与手部、卡片发生干涉。机身背部和前部壳体通过螺钉连接，内部肋板、螺柱和定位结构围绕电路板、电池及接口区域展开，保证装配后壳体不松动。

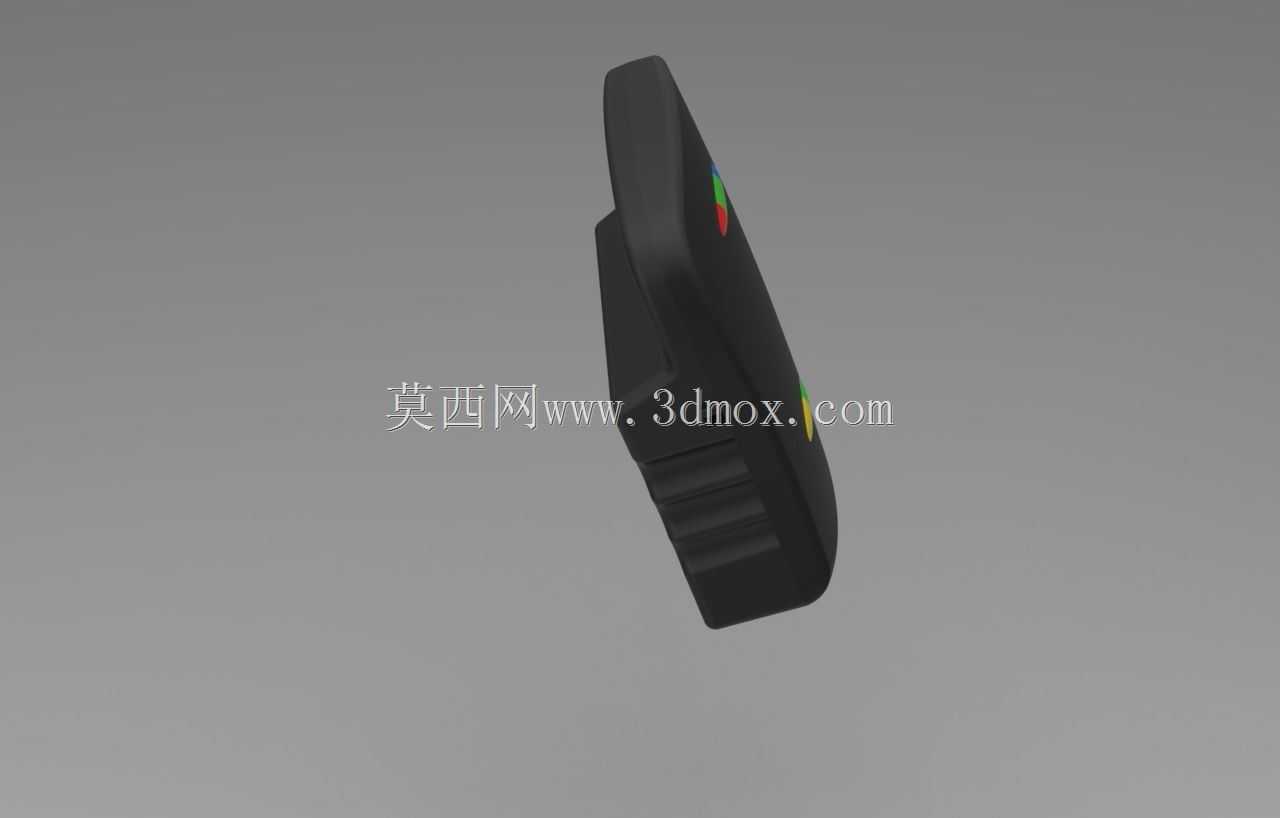

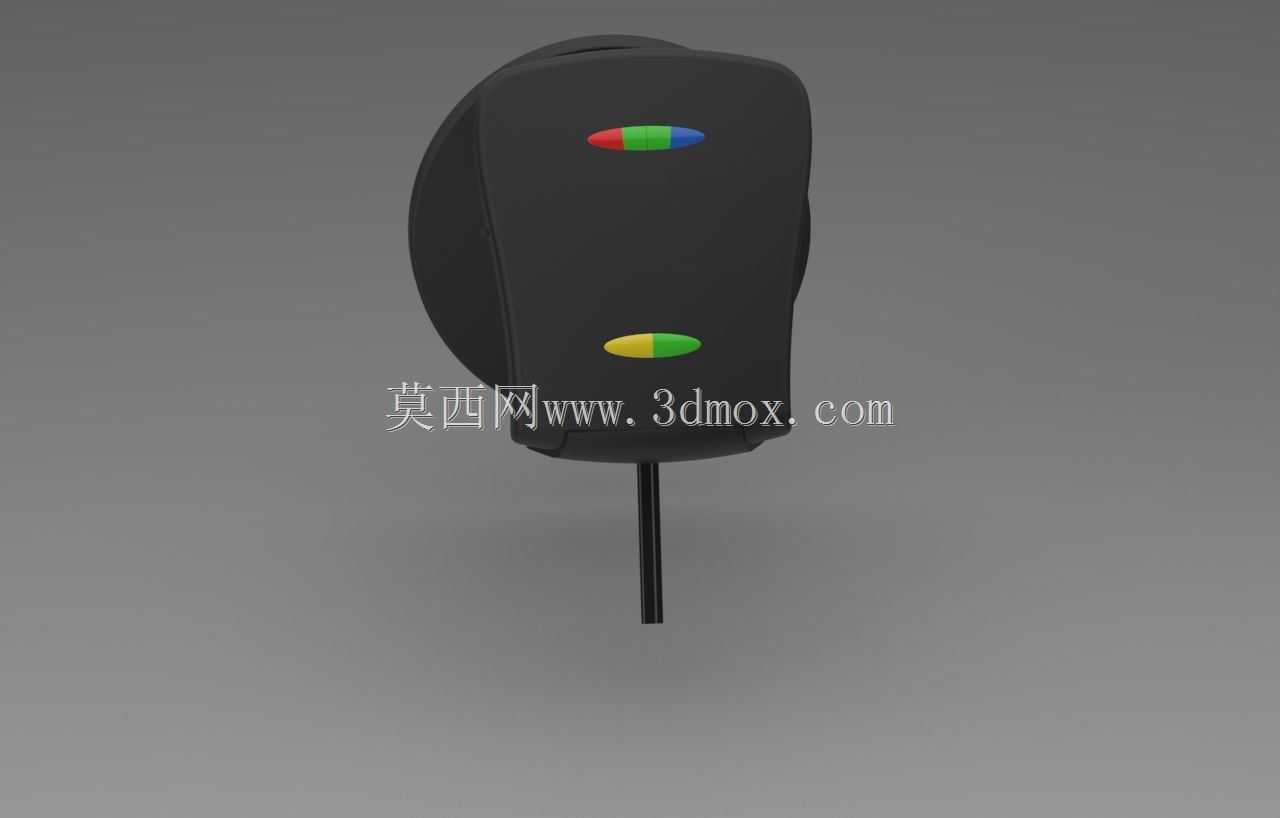

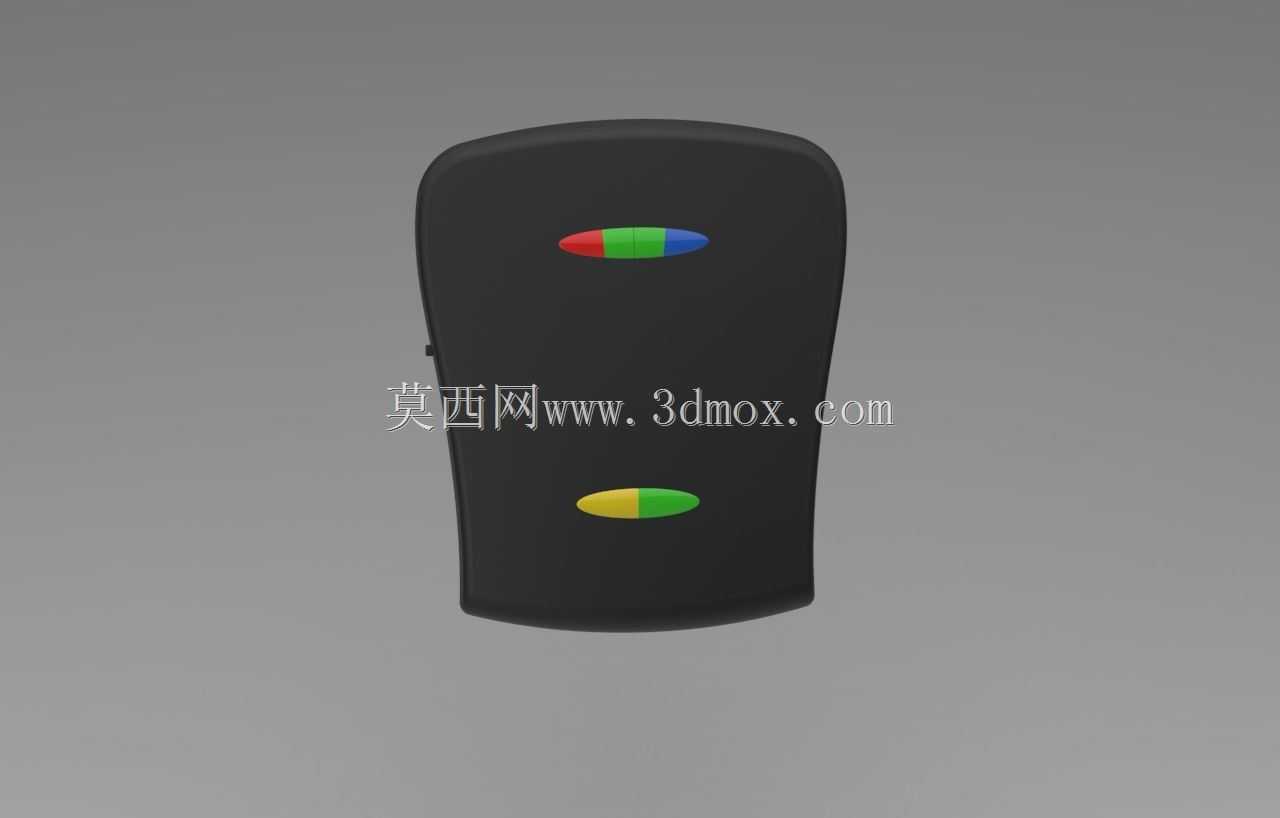

　　从人机操作角度看，读卡区域集中在机身正面上部，操作者无需低头寻找接口，手持卡片靠近即可。正面设置多枚状态指示灯，不同颜色用于反馈电源、读卡、连接或充电状态；指示灯分布在上、下两个区域，使站立和坐姿使用时都能较容易观察。机身侧面布置USB接口，电源开关位于另一侧，接口方向与常见桌面布线习惯一致，线缆从侧后方接入后不会遮挡正面指示区。底部预留充电接头位置，配合支架结构可实现放置后持续供电。

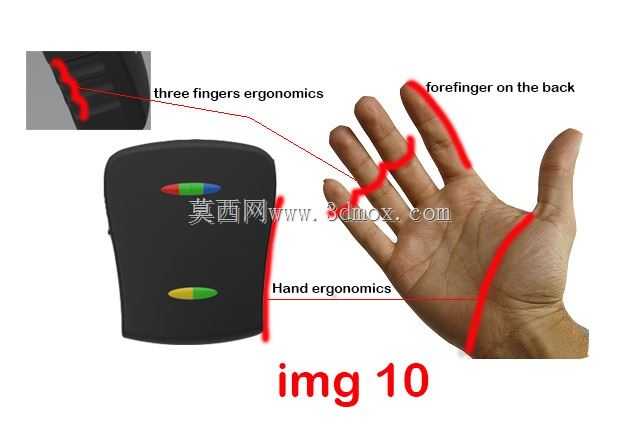

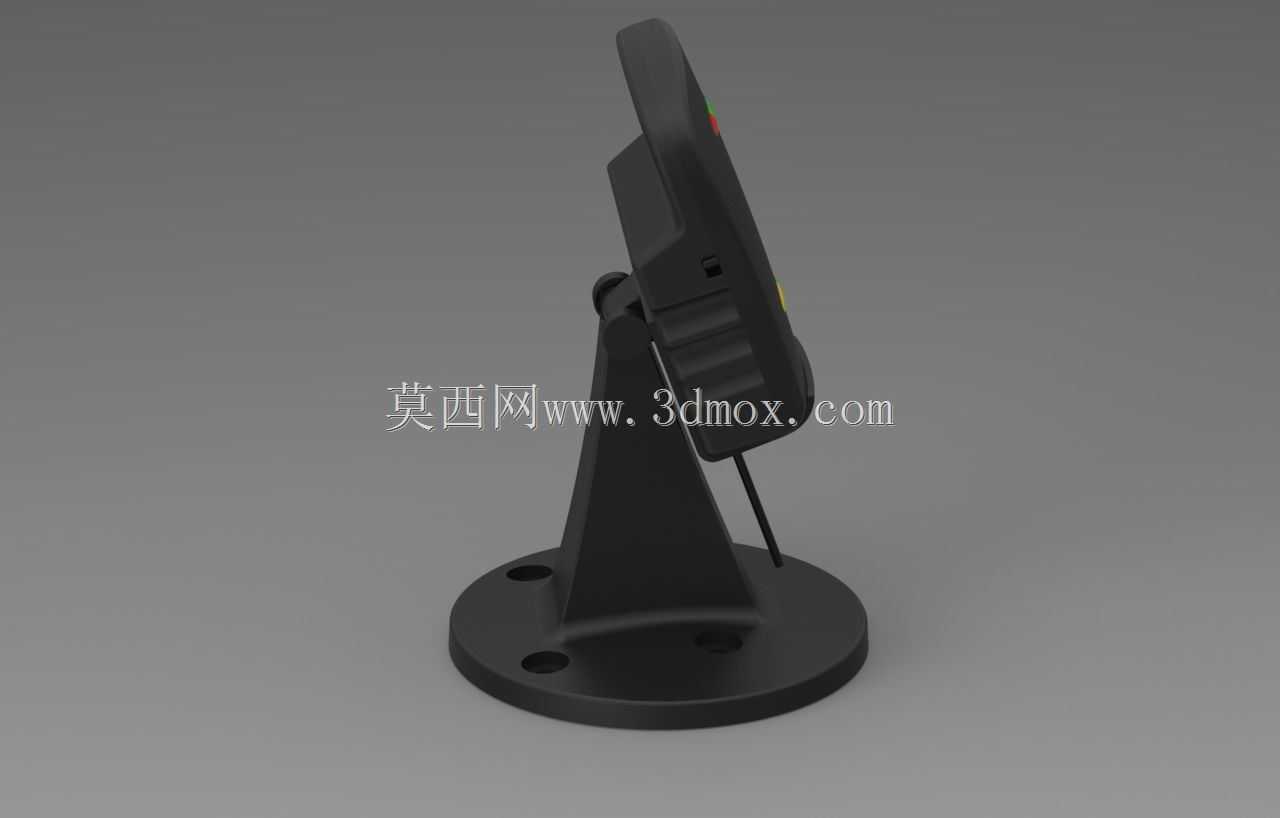

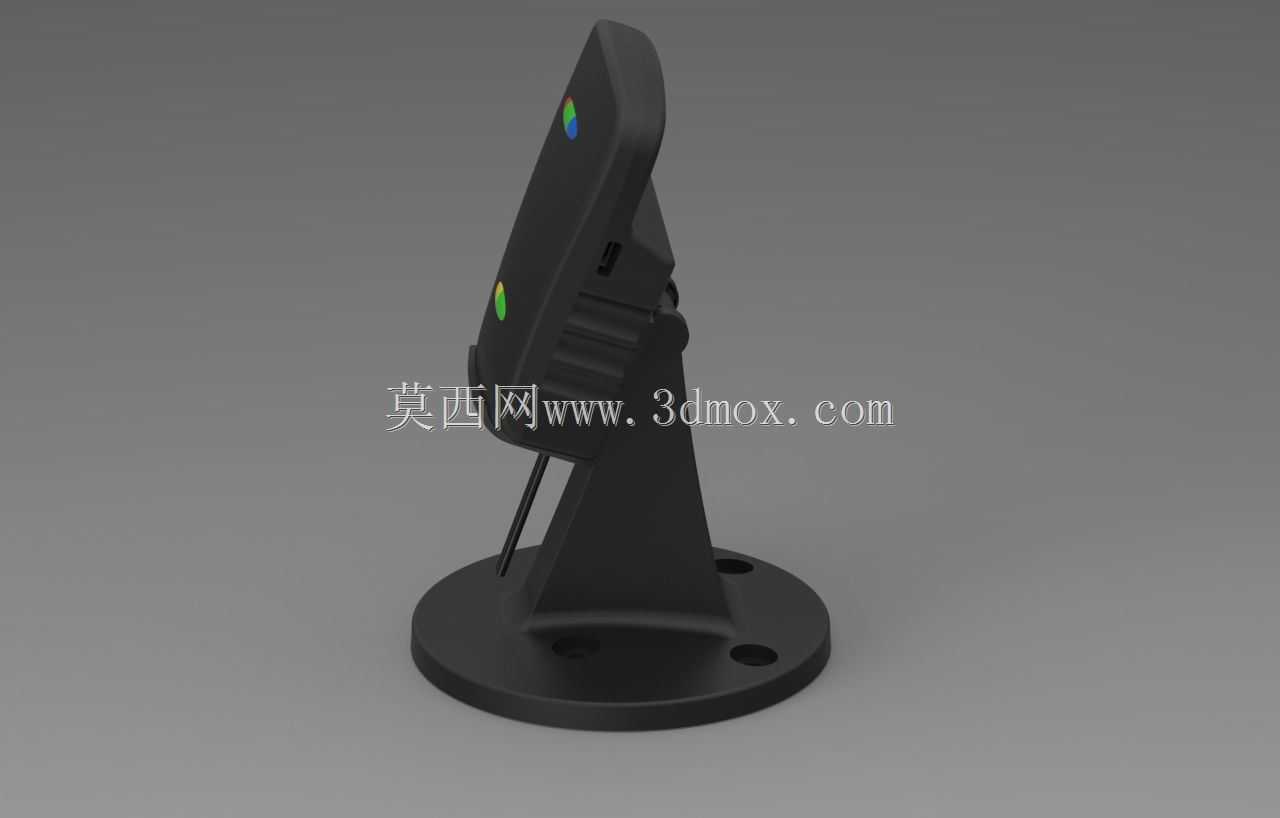

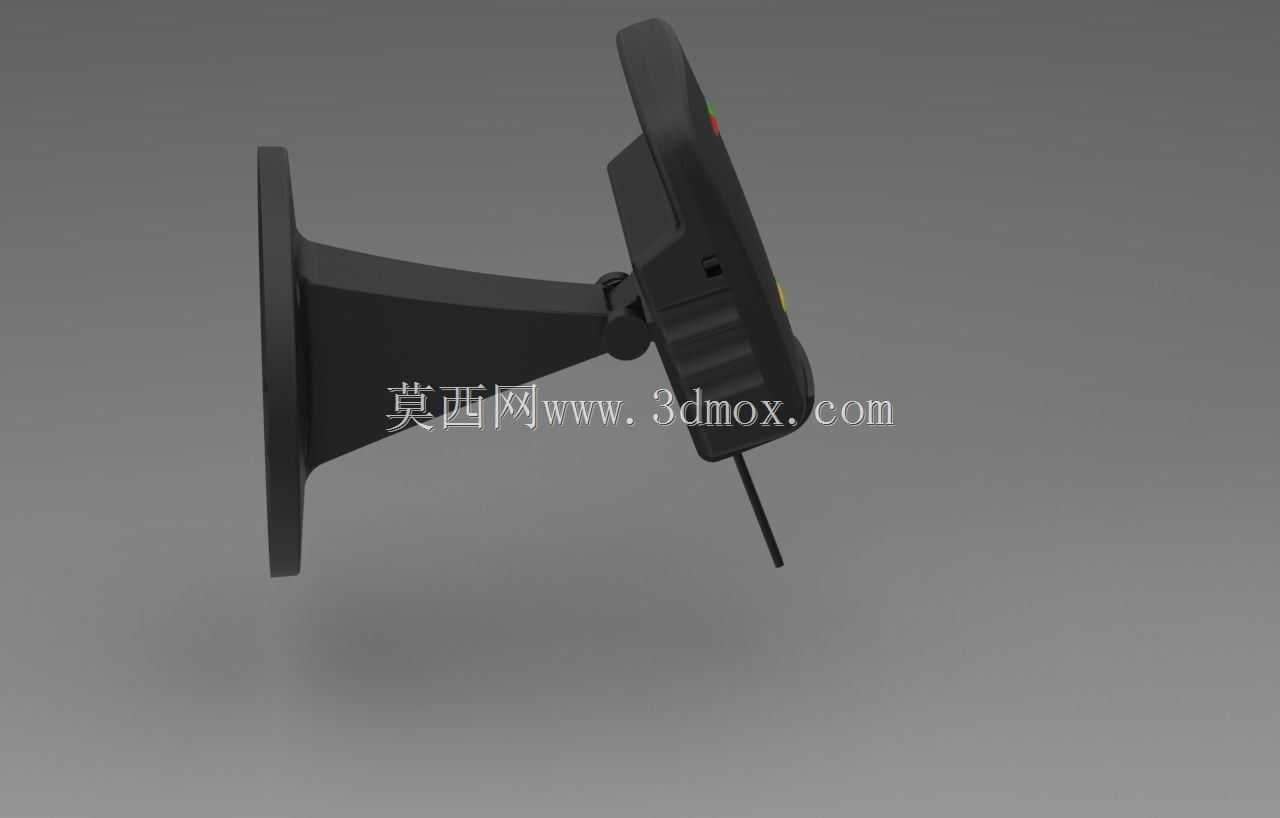

　　结构设计重点在于握持与放置的平衡。机身曲面依据手掌靠近和手指避让关系处理，左右两侧留出手指自然贴合的位置，重心尽量靠近底盘轴线，降低设备被触碰后翻倒的风险。支架与机身之间设置可旋转连接关系，能够根据柜台高度和操作者视线调整角度；连接托架处采用M5螺钉，并在啮合区域加入齿状限位，使角度调整后能够保持稳定，不因反复触碰而漂移。

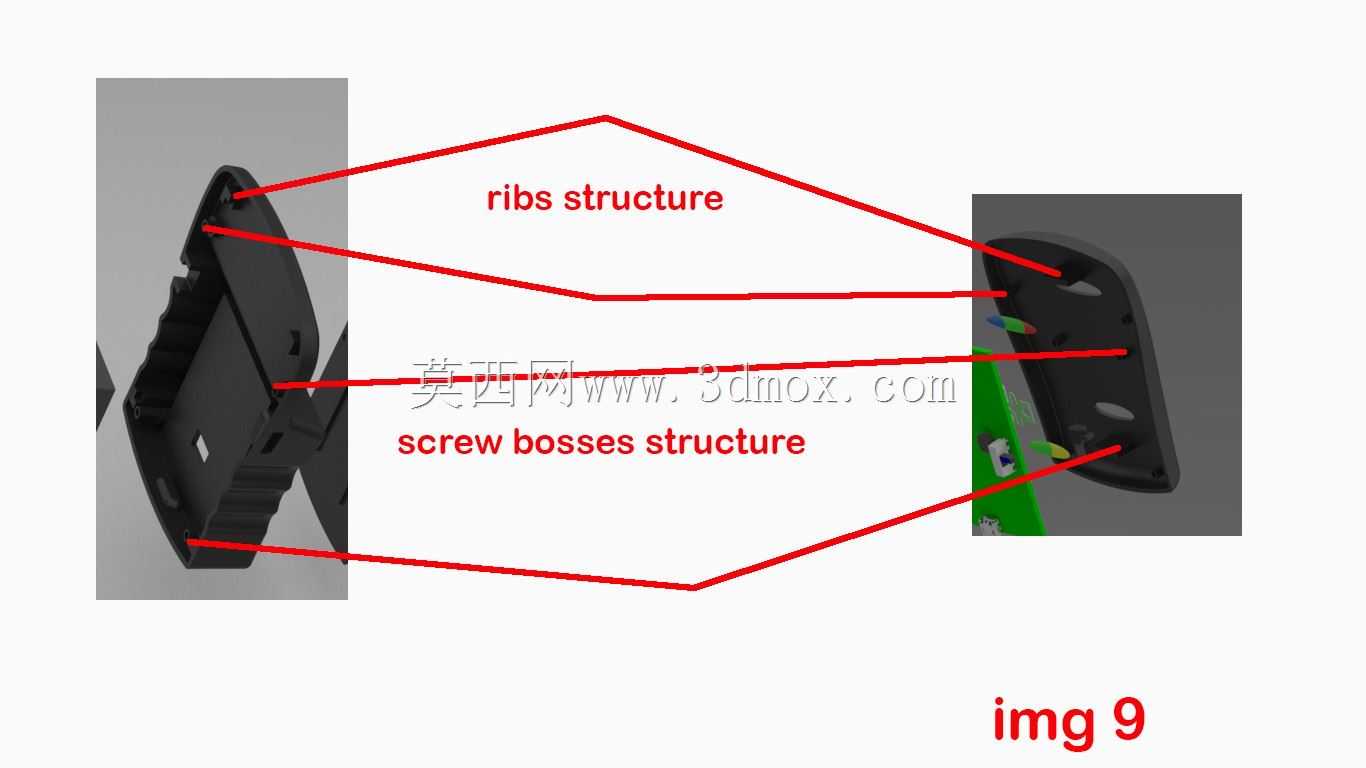

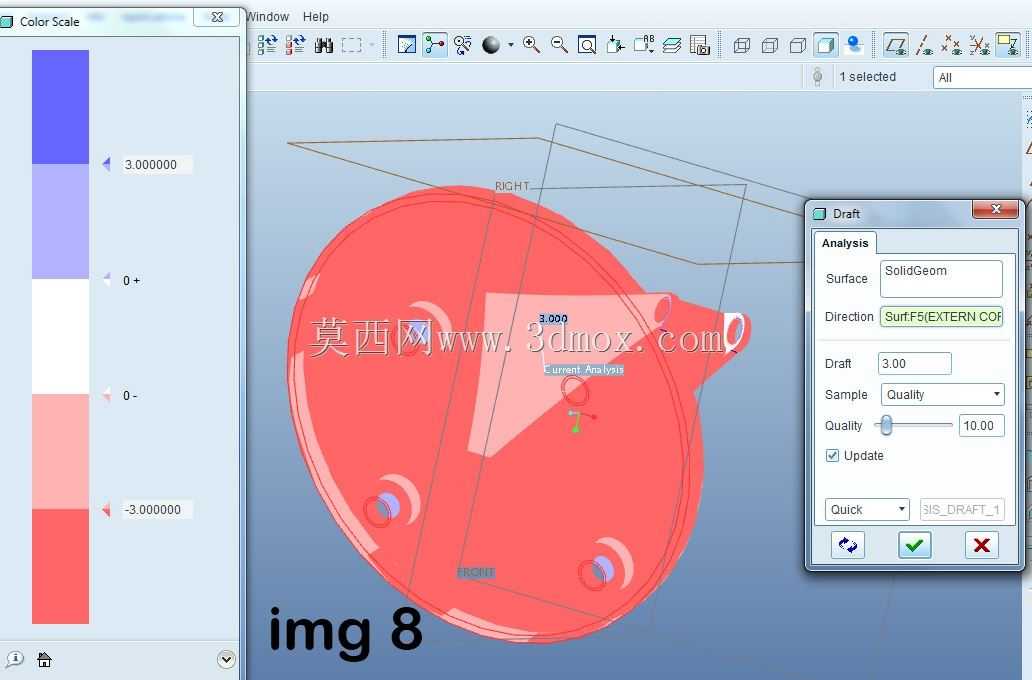

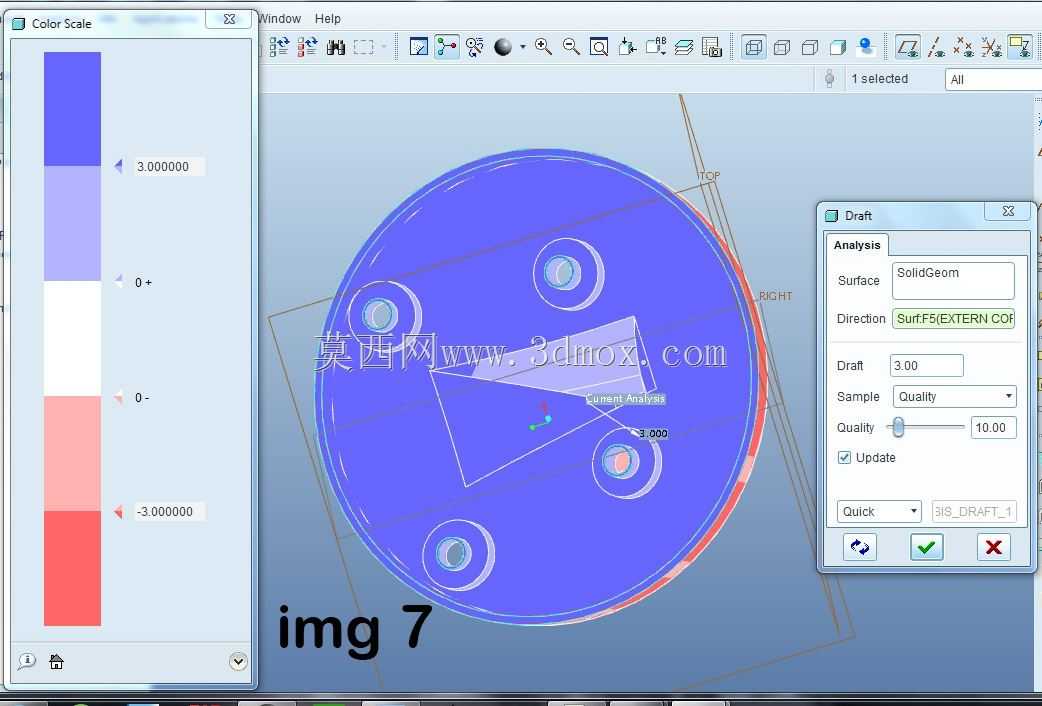

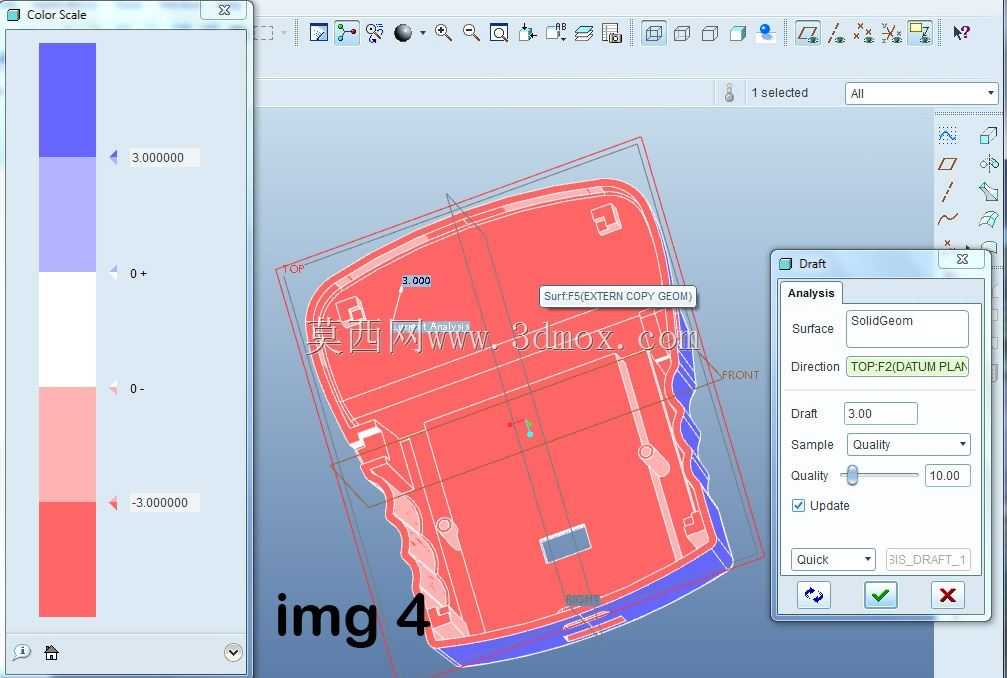

　　塑料壳体在建模时需要同步考虑注塑成型工艺。外壳壁厚应保持均匀过渡，转角处设置圆角以减少应力集中和充模阻力；螺钉柱周围增加加强筋，筋位厚度不宜超过主壁厚，避免表面缩痕。上下壳配合面需要预留止口和定位柱，装配间隙沿周向保持一致；开关、USB口和充电接头处要给出足够的开孔边界与密封或遮挡空间，防止外壳装配后压伤线缆。指示灯区域可采用透光件或薄壁厚透光结构，模型中应明确灯板定位面、遮光肋和外壳窗口之间的关系，避免相邻指示灯串光。

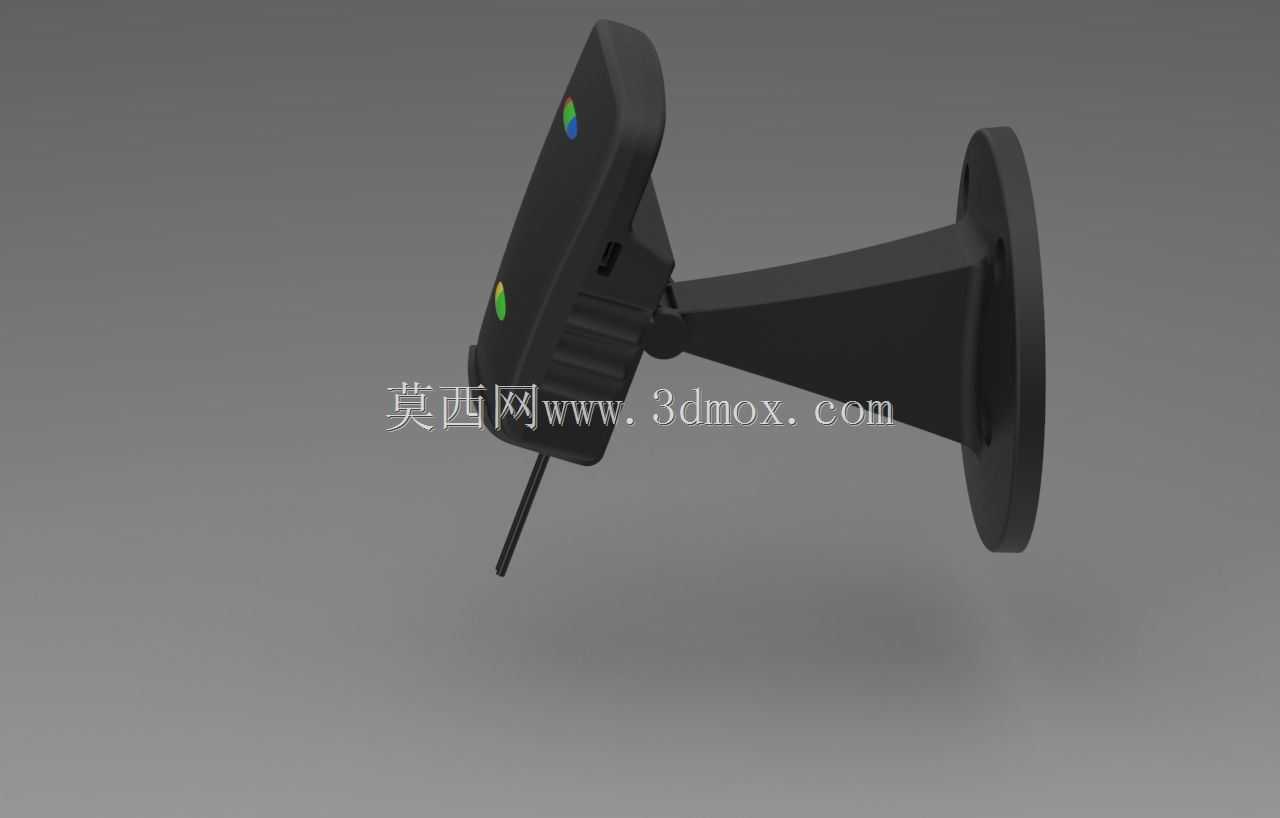

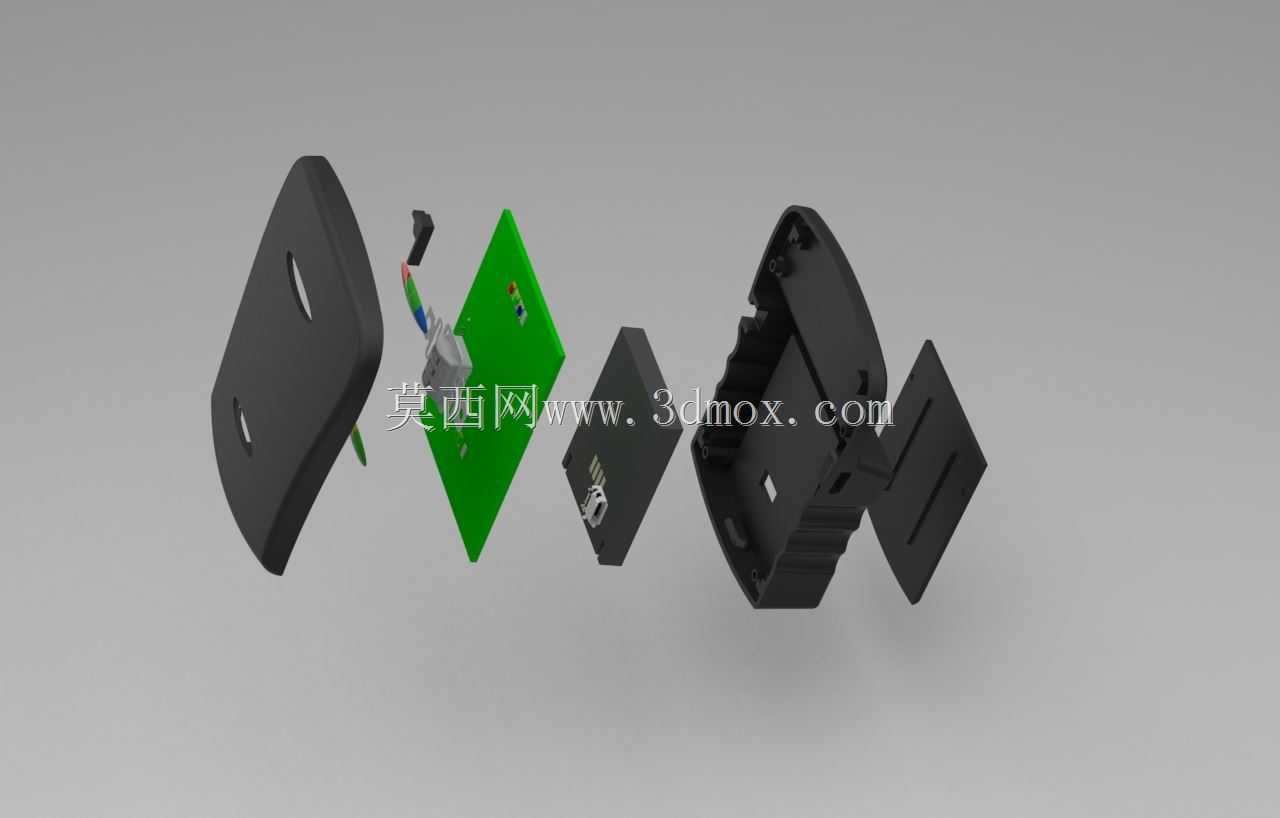

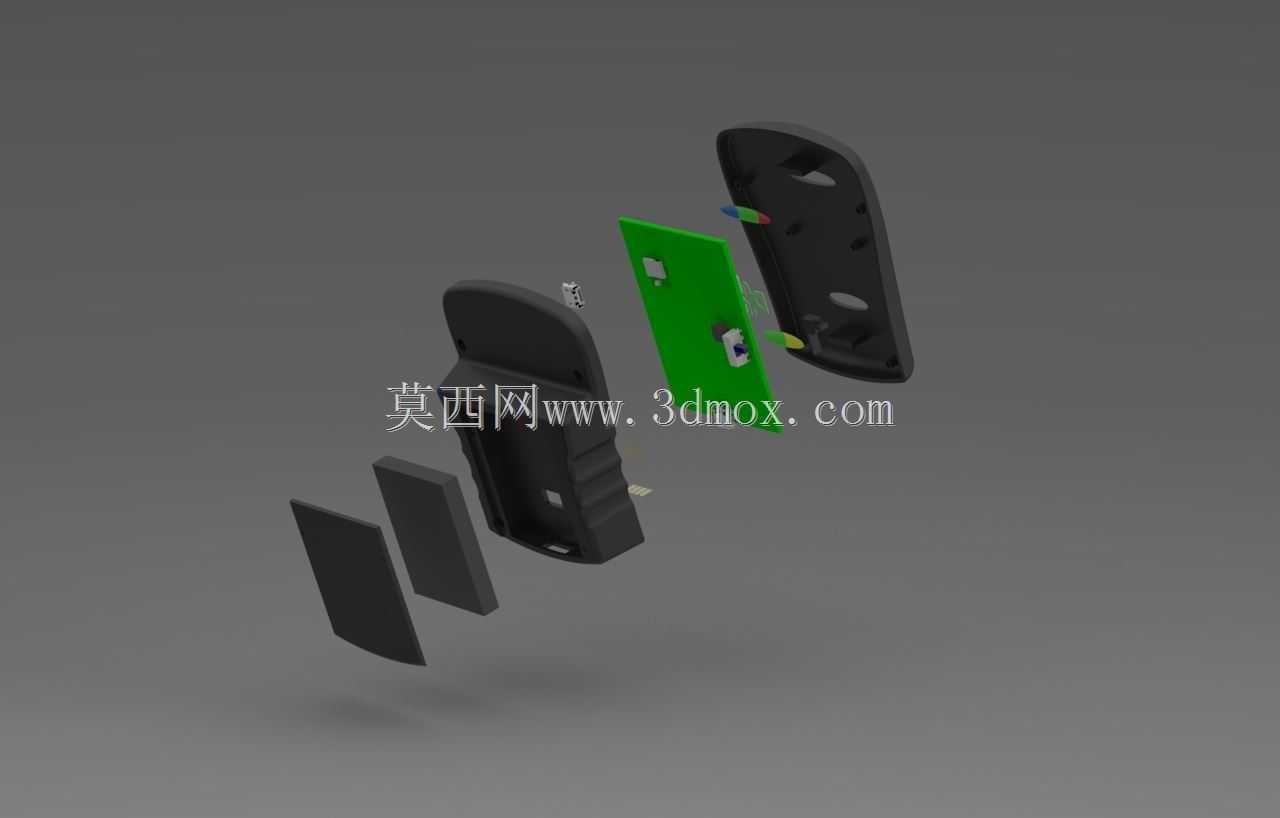

　　安装边界方面，圆形底盘决定了设备的最小台面占用范围，支架高度决定读卡面的操作高度；若采用壁挂方式，底盘孔位需与墙面螺钉间距匹配，并校核机身旋转后与墙面的间隙。线缆从侧面引出时，应保留弯曲半径，避免插头根部长期受力。电池位于机身重心附近，既有利于整机稳定，也方便内部走线；维修拆装时，前壳拆下后应能露出灯板、主控板和接口板，螺钉数量与位置按装配顺序布置。

　　在三维结构表达中，需要完整呈现外壳曲面、底盘孔位、支撑颈、旋转托架、指示灯窗口、侧置接口和底部充电接头。曲面建模可先建立机身对称基准，再通过轮廓线控制正面弧度和侧边收分；底座与支架连接处应单独建立装配关系，便于检查旋转角度和干涉。整体渲染采用哑光黑色外观，能够突出指示灯颜色和设备轮廓，也符合办公、零售及门禁终端常见的耐脏视觉要求。
