多款汽车品牌金属立体车标造型设计

　　整车外饰标识件在量产环节往往属于尺寸不大但精度要求极高的外观类零件，车标作为用户识别品牌的第一视觉触点，其曲面光顺度、棱线锐度、安装贴合度都直接影响前脸、尾门、轮毂盖及方向盘区域的精致感。本组模型围绕多款主流汽车品牌的金属质感立体徽标展开，覆盖菱形品牌标、圆环闪电标、环形字母标以及双人字箭头标等典型造型，建模过程中优先还原标识件的真实冲压与电镀视觉特征，而非单纯制作平面贴图。

　　从实际装车场景看，这类标识件通常布置在前进气格栅中央、尾门钣金凹槽内、轮毂中心盖以及方向盘安全气囊罩盖表面，不同位置对标识的厚度、背胶空间和定位结构要求并不相同。前脸位置的车标长期承受高速气流冲击、洗车高压水射流以及温差变化，背面一般需要预留3M胶粘贴面或热熔柱定位孔；尾门车标则要跟随钣金曲面做随形贴合，不能出现底边翘边；轮毂中心标需要考虑旋转动平衡，壁厚尽量均匀，避免局部堆料导致高速抖动。建模时若只做正面浮雕而忽略背面安装基准，后续结构工程师很难直接复用。

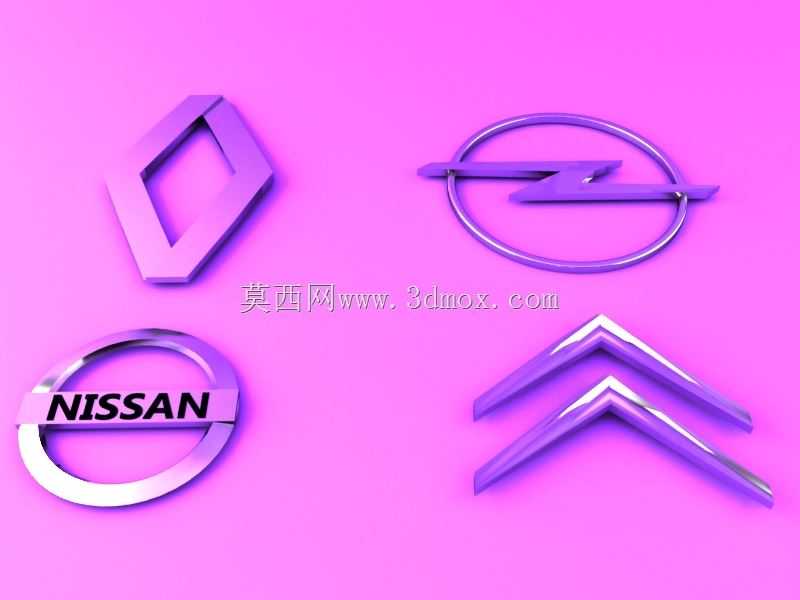

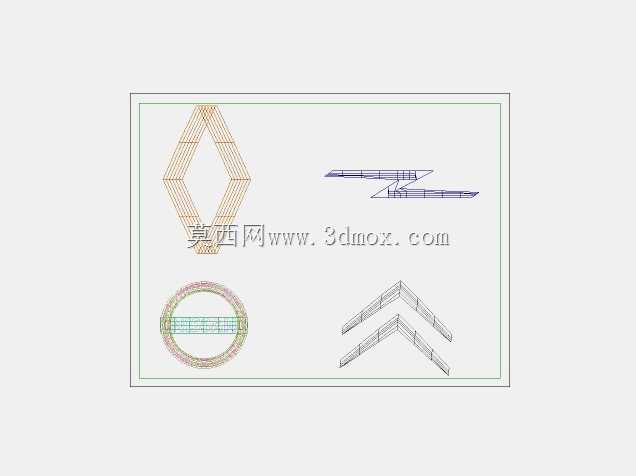

　　造型思路上，金属车标的核心在于“薄、亮、挺”。以菱形徽标为例，外轮廓并非简单等厚方块，而是沿菱形边线做轻微拔模，正面边缘保留小圆角以模拟电镀件的高光过渡，中间镂空区域需要保证刀具或模具电极可加工，内角不能出现零半径尖角。圆环闪电标识则拆分为环形外圈与横穿闪电体两部分，环形件采用扫略路径生成圆管截面，闪电造型通过多段折线拉伸后与环体做布尔合并，交接处做顺滑倒圆，避免电镀后应力集中产生裂纹。环形字母标重点处理字母与圆环的穿插关系，字母横条嵌入环体前后表面，深度控制在环径的五分之一左右，既保证视觉层次，又不至于在注塑或压铸时形成过厚胶位。双人字箭头标由两层逐级抬升的 Chevron 箭头组成，箭头尖端做锐边处理但保留0.1毫米左右的工艺圆角，根部则加宽加厚，模拟真实镀铬件的厚重感。

　　尺寸边界方面，车标类零件在乘用车上的常见外径区间集中在80毫米至140毫米之间，方向盘标略小，一般在45毫米至60毫米，轮毂盖标约55毫米至75毫米。模型在搭建时按照实车比例控制整体轮廓，厚度方向前脸标通常为6毫米至12毫米，尾门薄标可控制在3毫米至5毫米。安装面必须与被贴附曲面的法向保持一致，若用于格栅，背面需增加定位柱与卡扣槽；若用于钣金，则预留双面胶宽度不小于6毫米的环形平整面。曲面建模阶段先绘制品牌LOGO的矢量轮廓线，再投影到基准平面生成面域，通过偏移、拔模、圆角命令逐步成型，最后赋予高反射金属材质检查高光走向——电镀件对曲面连续性极为敏感，G1以下的折面会在高光下形成明显断带，因此关键外观面需做到G2连续。

　　在下游应用中，这类三维数据既可用于车展展具、4S店背景墙的大型发光标识加工，也可缩小后用于钥匙扣、车载香薰、装饰贴等周边产品的开模参考；结构设计师在做整车外饰CAS面时，可直接调用徽标数据校核格栅开孔尺寸与标识间隙，避免后期因标件轮廓变更导致格栅模具返修。对于逆向建模从业者，本组模型也提供了品牌标识从平面矢量到立体厚化的完整思路参考，尤其是多元素穿插处的圆角处理与背面安装位简化方式，能够直接迁移到同类外观装饰件的建模工作中。
