电动自行车电机安装固定夹具结构设计

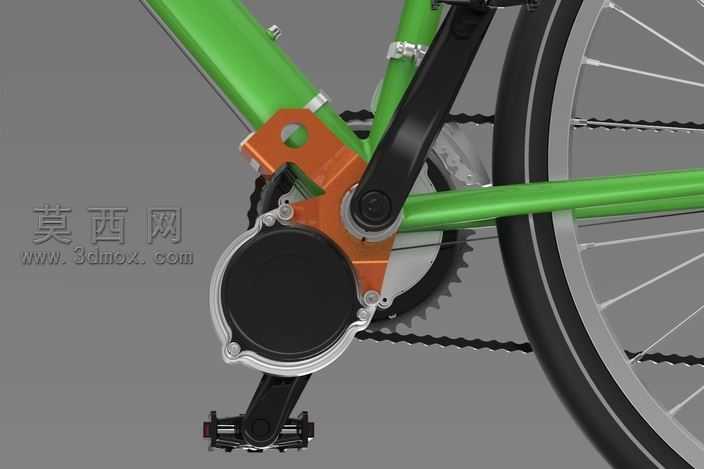

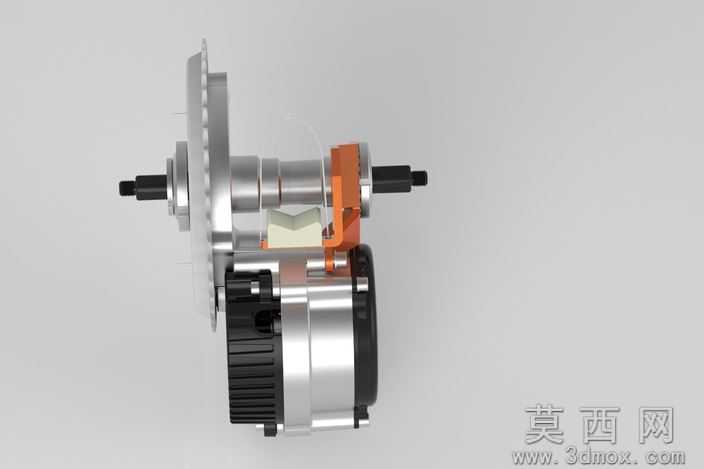

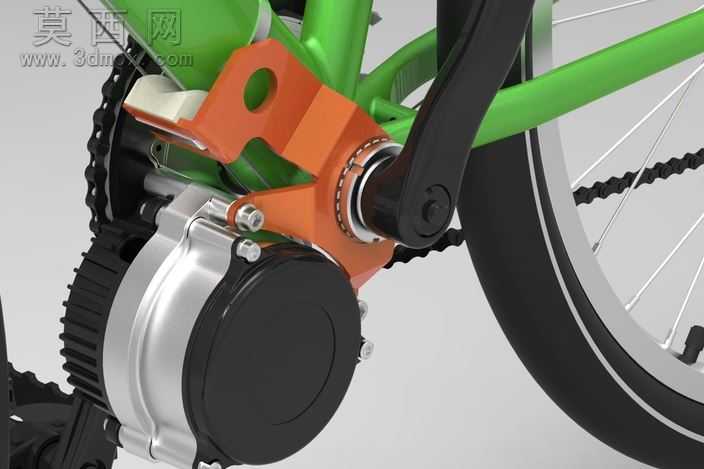

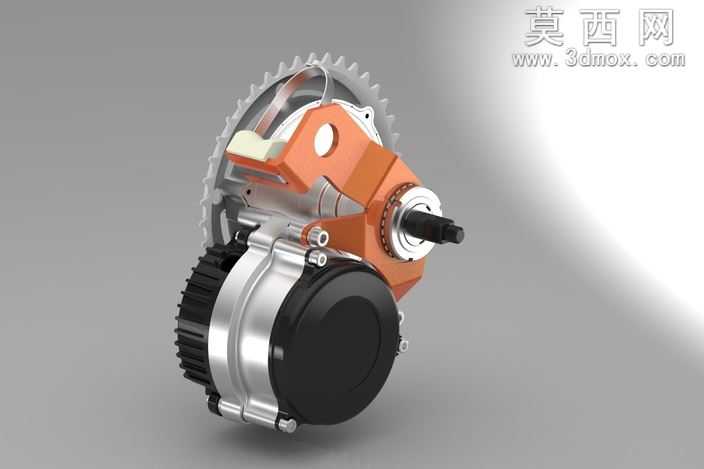

本作品为适配电动自行车ibike系列电机的安装固定夹具三维设计，整体建模过程围绕电机与自行车车架的安装适配需求展开，在三维建模阶段首先完成了自行车后叉、车架五通区域、驱动链轮、后轮组等周边关联部件的基准建模，确保夹具的安装空间完全匹配实车装配环境，避免出现装配干涉问题。夹具主体采用弯折式钣金支撑结构设计，建模时对安装孔位的同轴度、贴合面的平面度做了参数化约束，可直接对接后续工程出图与加工环节。材质设定上，夹具主体结构赋予橙色阳极氧化铝材质，表面做哑光金属质感处理，既还原了工装夹具常用的轻量化金属材质特性，也通过鲜明的色彩区分夹具与周边黑色的电机壳体、绿色的自行车车架、银色的传动链轮部件，在渲染阶段能够清晰展示夹具的安装位置与固定逻辑。结构设计上，夹具一端通过多组螺栓孔位与电机外壳的固定螺柱精准对接，另一端设置与自行车车架后叉、下管贴合的支撑面，同时预留了链条通行的避让空间，不会干扰原有自行车的链条传动路径，在靠近脚踏曲柄的位置做了圆弧倒角处理，避免骑行过程中夹具与转动的曲柄、脚踏部件发生剐蹭。相较于初代同类型夹具设计，本版本在夹具与车架接触的第一支撑位置增设了缓冲接触区，建模时在该区域预留了缓冲垫的安装槽位，可嵌入橡胶缓冲垫，既能够抵消电机运行过程中产生的振动传递，避免金属硬接触产生的异响，也能提升夹具与车架之间的摩擦力，让电机固定更加稳固，长期使用也不会出现松动移位的问题。渲染阶段采用写实工业展示风格，打光以柔和的环境光为主，辅以局部补光突出夹具的结构轮廓与安装细节，能够直观呈现夹具的装配关系与功能特点，可用于工装加工参考、装配指导演示等场景。
