DremelM100跳转环切削加工钻机

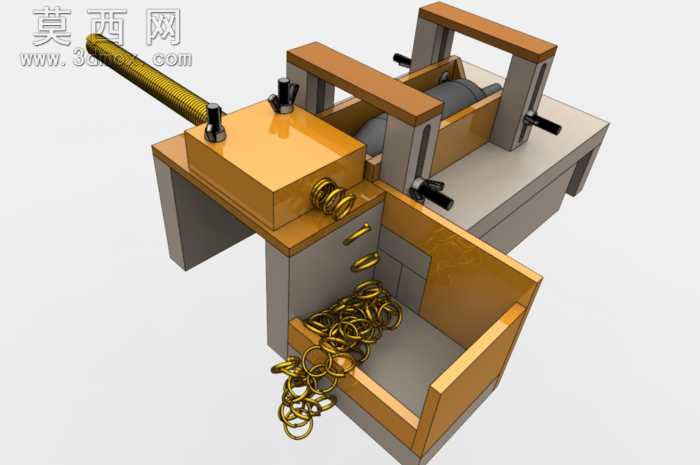

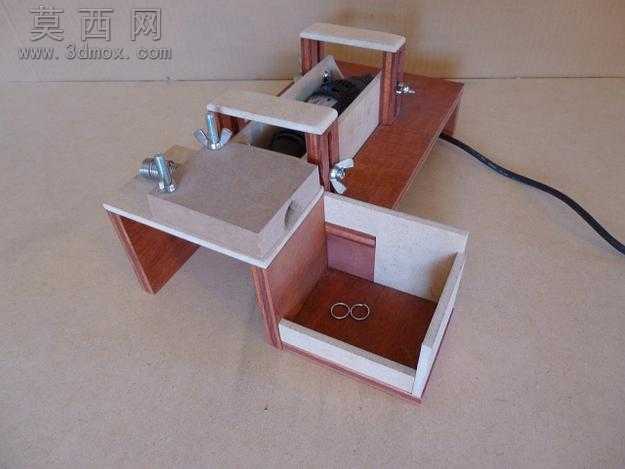

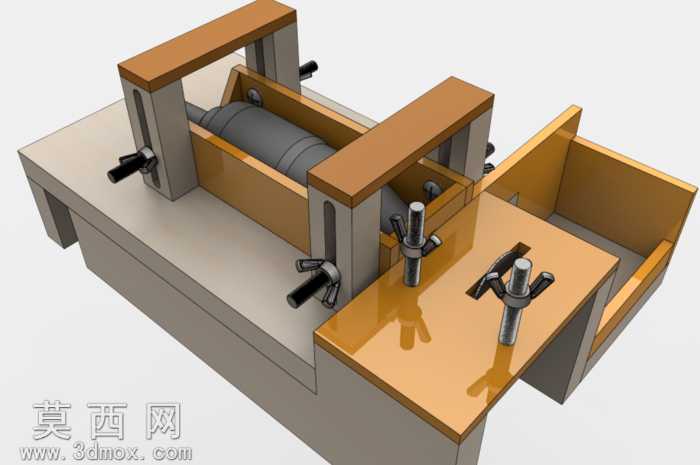

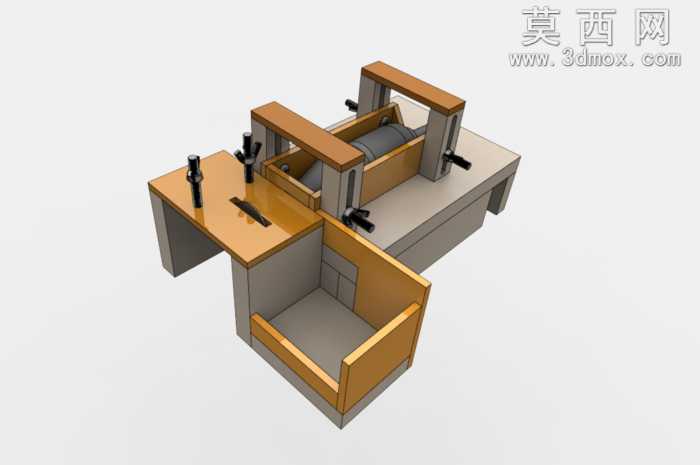

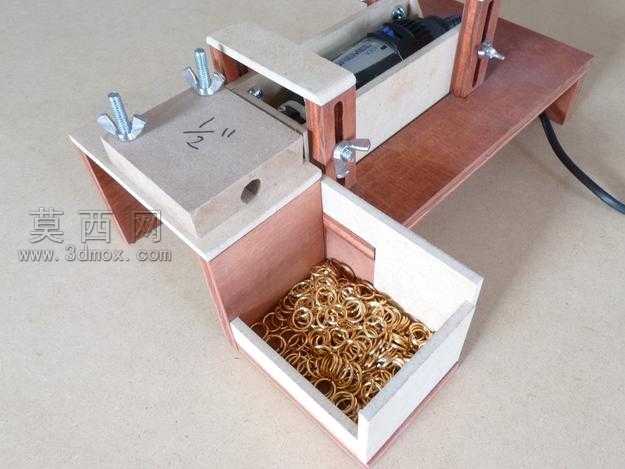

本作品是针对小尺寸金属跳转环批量切削需求设计的专用加工钻机，基于DremelM100电磨作为动力核心完成三维建模设计，整体结构采用分层模块化布局，通过SolidWorks完成全参数化建模与装配校验，各部件配合公差经过反复模拟调整，确保实际装配后运行稳定无干涉。模型主体分为动力夹持模块、工件定位模块、切屑收纳模块三个核心部分，动力夹持模块采用双侧翼型锁紧结构，通过手拧螺栓实现电磨主机的快速装夹与位置微调，夹持接触面做了防滑纹理建模处理，模拟实际使用中增大摩擦力、避免加工过程中动力单元移位的效果；工件定位模块设置带刻度标识的可调式定位挡板，挡板上预留不同规格的穿料孔位，可适配不同线径的金属线材进给需求，定位面做了耐磨材质的渲染处理，模拟实际使用中高频摩擦下的耐用性设计；切屑收纳模块为抽拉式敞口盒体，设置在切削工位正下方，盒体与主体框架采用滑槽式连接结构，建模时预留了合适的滑动间隙，可实现加工完成后切屑与成品跳转环的快速收集清理。设计过程中针对原方案存在的电磨振动导致刀具走位的缺陷做了结构优化，在动力夹持位置增加了减震衬垫的结构建模，同时预留了可选配的砝码配重安装位，可根据加工线材的硬度调整整机配重，抑制振动带来的加工精度偏差。渲染阶段针对不同部件做了差异化材质设置，框架部分采用电木材质的哑光棕红色纹理，定位挡板采用硬质阳极氧化铝的浅灰色磨砂质感，紧固件采用镀锌亮面金属材质，收纳盒采用半透明白色工程塑料材质，整体渲染效果还原了实物的材质层次与结构细节，可直接用于加工前的结构验证与装配指导。该设备可广泛应用于首饰制作、锁具配件生产等需要批量加工小型金属圆环的场景，相比传统手工剪切跳转环的方式，加工效率与成品一致性大幅提升，同时模块化的结构设计也方便使用者根据自身加工需求调整定位参数，适配更多规格的跳转环加工需求。
