在液压站配管、小型流体管路改造以及老旧设备油路维修场景里,经常会遇到两端接口螺纹规格不匹配的问题:一侧阀块或硬管末端预留的是M26×1.5细牙内螺纹接口,另一侧待对接的管路元件却是M38×1.5外螺纹规格,直接对接既没有适配的直通连接件,现场临时车削加工不仅要占用机床工时,还很难保证螺纹同轴度与密封面的平面度。这款过渡接头正是针对这类跨规格管路对接需求完成的结构建模,整体采用一体式六角棒料加工的成型思路,没有拼接焊缝,也不需要额外加装中间转接套,从根源上减少了高压工况下的渗漏风险点。

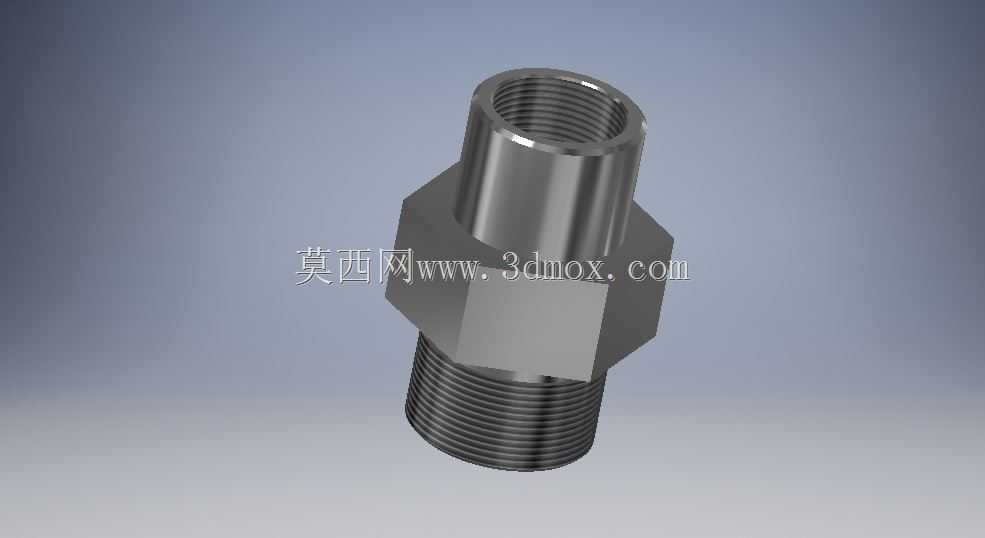

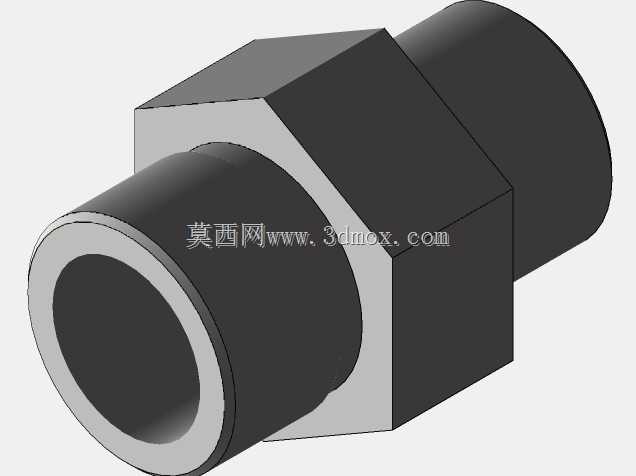

从结构布局来看,接头沿轴向分为三段功能区域:下段为M38×1.5外螺纹连接段,螺纹牙型完整延伸至六角台肩下端面,台肩处预留了足够的密封贴合宽度,安装时外螺纹段旋入对应内螺纹接口后,台肩端面可以配合紫铜垫圈或者组合密封垫实现端面静密封;中段为整体铣削成型的六角夹持段,六方对边尺寸按照常规扳手开口规格设计,现场装配时可以用普通开口扳手或者活动扳手卡住施力,不需要管钳夹持圆柱螺纹段,避免装夹过程中夹伤螺纹牙型、破坏外螺纹表面粗糙度;上段为M26×1.5内螺纹承接段,内孔螺纹从上端面沿轴向加工至内部止推位置,内螺纹入口处做了小角度倒角,既可以引导对接外螺纹快速对中旋入,也能去除加工毛刺,避免装配时切屑刮伤配对螺纹的密封面。
建模过程中首先以回转轴线为全局基准,先绘制两段螺纹的大径、小径轮廓线,通过回转特征生成接头的基础圆柱实体,再在中段拉伸切除出六方夹持结构。螺纹部分没有采用简化装饰线处理,而是按照公制细牙螺纹的标准牙型角、螺距参数生成完整的实体牙型,内螺纹的牙根圆角、外螺纹的端部倒角都按照机械加工工艺逻辑做了还原,后续导出工程图时可以直接标注螺纹规格、粗糙度与形位公差。六角台肩的上下端面都设置了与轴线垂直的贴合基准,装配后端面对轴线的垂直度误差会直接影响密封垫的压缩均匀度,因此建模时六方两端面与回转体的衔接处做了退刀槽设计,既给螺纹加工留出退刀空间,也能保证密封端面完全贴合,不会因为台阶处的加工余料导致密封垫压偏。
从安装边界尺寸来看,下段外螺纹的有效旋合长度按照公称直径的1.2倍左右设置,能够保证足够的螺纹啮合扣数,在16MPa级别的常规液压油路工况下,螺纹连接强度可以满足抗拉、抗扭要求;上段内螺纹的有效旋合深度略大于对接外螺纹的旋入长度,内部预留了少量沉孔空间,既可以容纳少量多余的密封脂,也能避免对接螺纹顶死导致装配不到位。六角段的轴向厚度兼顾了扳手夹持的接触面积与整体结构紧凑性,不会因为六方过薄导致施力时出现棱角变形,也不会因为轴向尺寸过长造成接头整体重量增加、管路布局占用空间过大。
实际选型使用时,需要先确认两侧对接元件的螺纹牙型与螺距,这款接头两端均为公制细牙螺纹,适配相同牙型的液压管、阀块出油口、油路块过渡接口,装配前要清理两端螺纹表面的铁屑与油污,外螺纹端缠绕合适的聚四氟乙烯密封带或者涂抹螺纹密封胶,端面密封垫要选择与工作介质兼容的材质,液压油工况可选耐丁腈橡胶组合垫,水基介质工况可选三元乙丙密封垫。拧紧过程中用扳手固定中段六方,不要通过扭转上段筒体来施力,拧紧力矩按照对应螺纹规格的推荐值控制,避免力矩过大导致螺纹滑牙或者台肩端面压溃密封垫。这类一体式异径过渡接头省去了多级转接的冗余结构,在紧凑的设备油路布局里可以大幅减少接头数量,降低管路泄漏概率,三维模型完整还原了所有加工特征,既可以直接用于加工出图,也能在管路装配仿真时做干涉检查,提前验证接头与周边管路、机架的空间间隙,避免现场装配时出现扳手操作空间不足的问题。
