1.1kw单相电动机配套连接法兰结构

　　在中小功率电机传动系统的装配环节里，这类适配1.1kw单相电动机的法兰，是实现电机本体与负载端精准对接的核心衔接零件，日常在小型木工机床、农用排灌辅机、小型输送线驱动单元、家用食品加工设备的动力端都能见到它的应用场景，它的核心作用是抵消电机输出轴与负载输入轴的同轴度装配误差，同时承担动力传递过程中的径向载荷与部分轴向窜动限位，避免电机轴直接承受额外弯矩导致轴承过早磨损。

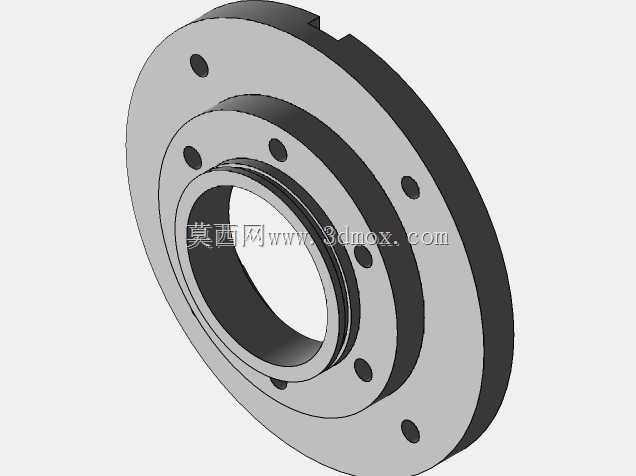

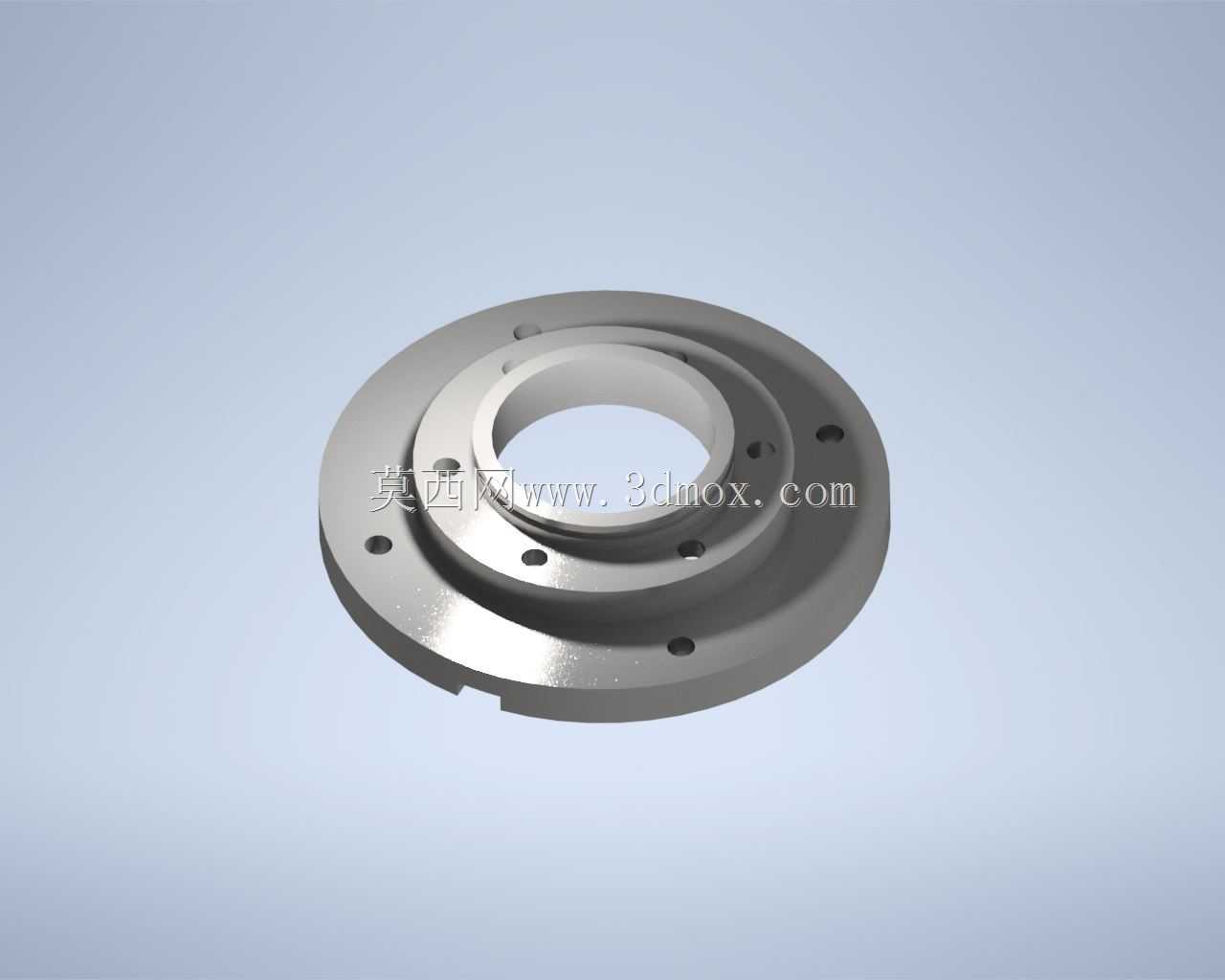

　　从结构设计逻辑来看，这个法兰采用阶梯式同轴回转结构，主体为圆盘式布局，中心设置阶梯通孔，大直径段用于嵌套电机端盖的定位止口，小直径段则预留输出轴的穿设空间，止口配合公差选用H7/js6的过渡配合等级，既保证装配时的定位精度，又不会因为过盈量过大导致拆装困难。法兰盘面上沿圆周方向均匀布置多组安装孔，其中靠近内圈的孔位对应电机端盖的固定螺栓，用于将法兰整体锁紧在电机输出端的壳体上，外圈的孔位则用于对接负载设备的安装面，孔位的分度圆直径严格匹配对应功率段电机的安装尺寸规范，避免现场安装时出现孔位错位需要二次扩孔的问题。

　　考虑到1.1kw单相电机运行时会产生小幅振动，法兰的盘面厚度做了针对性加强，在螺栓孔位周边设置了局部凸台结构，既可以提升螺栓锁紧时的局部承压能力，避免长期振动下螺栓松动，又能在不整体增加法兰厚度的前提下控制零件重量，降低电机输出端的额外负载。法兰的外缘做了小尺寸的缺口设计，这个结构并非加工失误，而是预留的走线与定位销避让空间，方便现场装配时快速对准定位销，同时给电机的温度传感器走线留出通道，避免线缆被法兰盘面挤压破损。

　　从安装边界尺寸来看，这个法兰的最大外圆直径适配Y系列80机座号的单相电动机，整体轴向安装厚度控制在合理范围内，不会因为加装法兰导致电机输出轴的有效配合长度不足，中心通孔的直径尺寸匹配19mm直径的电机输出轴，能够兼容平键连接的传动结构，安装时不需要对电机轴做额外的切削加工。盘面的安装孔采用沉孔设计，螺栓锁紧后头部不会突出法兰盘面，保证法兰与负载安装面的贴合度，避免出现贴合间隙导致传动过程中产生异响。

　　在实际工况应用中，这类法兰不需要做额外的表面硬化处理，常规的铸铁材质或者铸钢材质即可满足使用需求，盘面的加工粗糙度控制在Ra3.2即可保证贴合面的密封与定位效果，不需要过高的加工精度徒增成本。设计时特意在法兰的台阶过渡处做了圆角处理，避免应力集中导致法兰在电机启停的冲击载荷下出现开裂问题，同时圆角结构也能减少装配时对操作人员的划伤风险。

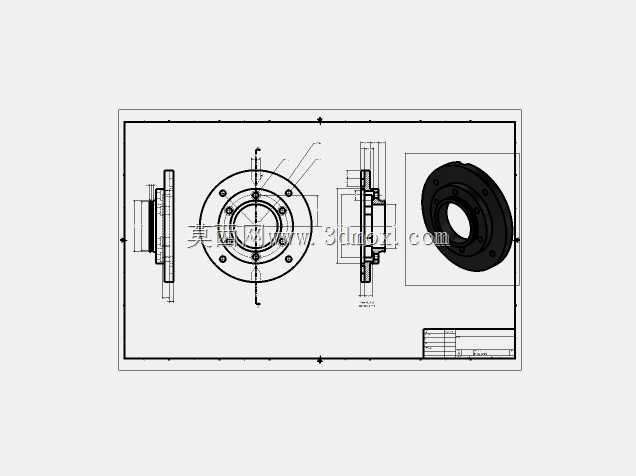

　　很多现场维修人员在替换这类法兰时容易忽略止口的配合尺寸，随意选用同孔径但止口尺寸不符的法兰替代，最终导致电机运行时出现轴跳动超标的问题，这个模型的结构完全按照原厂配套尺寸建模，止口深度、孔位分度、凸台高度都和实物保持一致，能够直接用于替换损坏的原厂零件，也可以作为同功率段电机改装外接负载时的连接结构参考，建模时还原了所有的安装细节，包括沉孔深度、缺口位置、圆角半径，不需要二次调整尺寸即可直接用于工程出图或者3D打印打样验证。
