车间双轮气瓶转运手推车结构设计

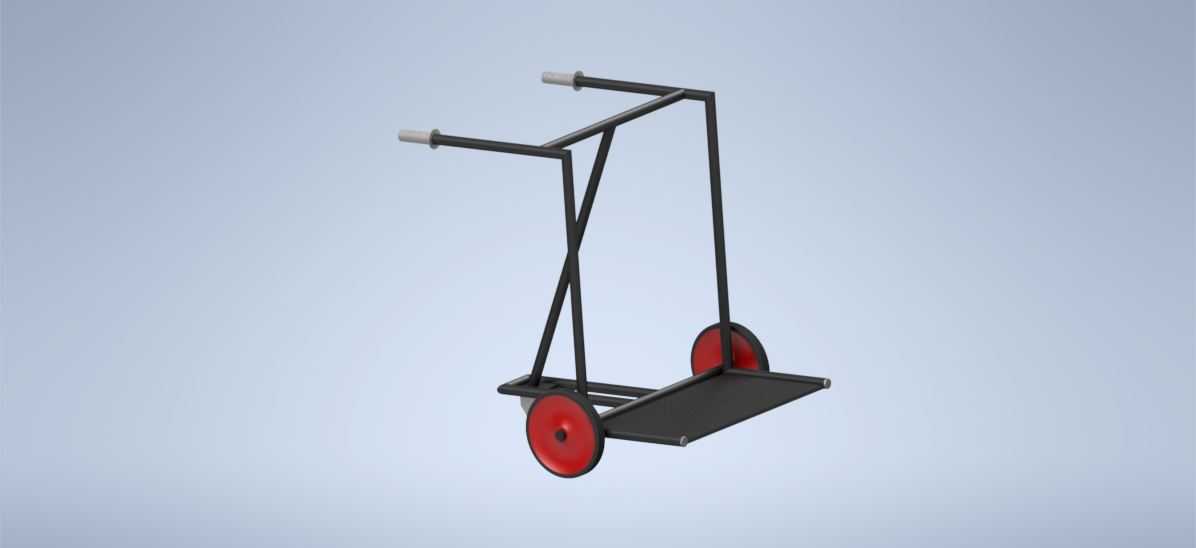

　　这款双轮气瓶转运推车，是面向生产车间气瓶周转场景开发的人力搬运器具，主要解决压缩气瓶在车间内部短距离转运时的承重、固定与操作便利性问题，适配常规工业高压气瓶的直立转运需求，避免气瓶横置滚动带来的安全隐患。从结构设计逻辑来看，整车采用框架式焊接结构，主支撑立柱采用矩形钢管弯折成型，两根斜向加强撑直接连接立柱下部与底盘承载边，形成稳定的三角受力结构，在推行过程中可将气瓶的垂直载荷均匀分散到轮轴与底盘框架上，避免单点应力集中导致的框架变形。底盘采用薄钢板折弯成型的托板结构，边缘设置翻边加强筋，托板平面尺寸刚好容纳气瓶底部的支撑座，托板与主框架焊接处额外增加三角加强片，承受气瓶放置时的冲击载荷。

　　推行把手设置在立柱上部，采用横向钢管弯折成型，把手高度适配成年操作者自然站立的握持位置，推行时无需过度弯腰，降低长时间转运的操作疲劳。行走部分采用两个大直径实心橡胶轮，轮轴直接固定在主框架下部的轴座上，轮距设置经过反复校核，空载推行时不会出现侧倾，满载状态下越过车间地面的焊缝、小型障碍物时也能保持稳定，后轮位置设置两个小型辅助支撑脚，当推车静止放置时，辅助脚轮与主轮共同形成三点支撑，无需倚靠墙面即可保持直立状态，避免气瓶倾倒风险。整车的外形尺寸经过边界校核，宽度控制在常规车间通道的通行要求范围内，长度方向在满载状态下的回转半径适配车间内设备之间的狭窄通道，可顺利通过常规车间的防火门、设备间隔通道。

　　在功能设计上，主立柱上部设置的两个横向挡杆刚好贴合气瓶瓶身的中上部位置，配合底盘托板形成上下两点限位，转运过程中气瓶不会出现横向滑移，操作者仅需扶住把手保持平衡即可完成转运，无需额外施加抱紧力。结构建模过程中对所有焊接位置做了焊缝工艺预留，钢管连接处的相贯线完全匹配实际切割工艺，生产时可直接采用管材切割后焊接成型，无需额外的复杂机加工工序，整车所有外露棱边均做了圆角处理，避免搬运过程中划伤操作者或刮擦气瓶表面漆层。
