法兰式铸造阀体工业管路控制构件

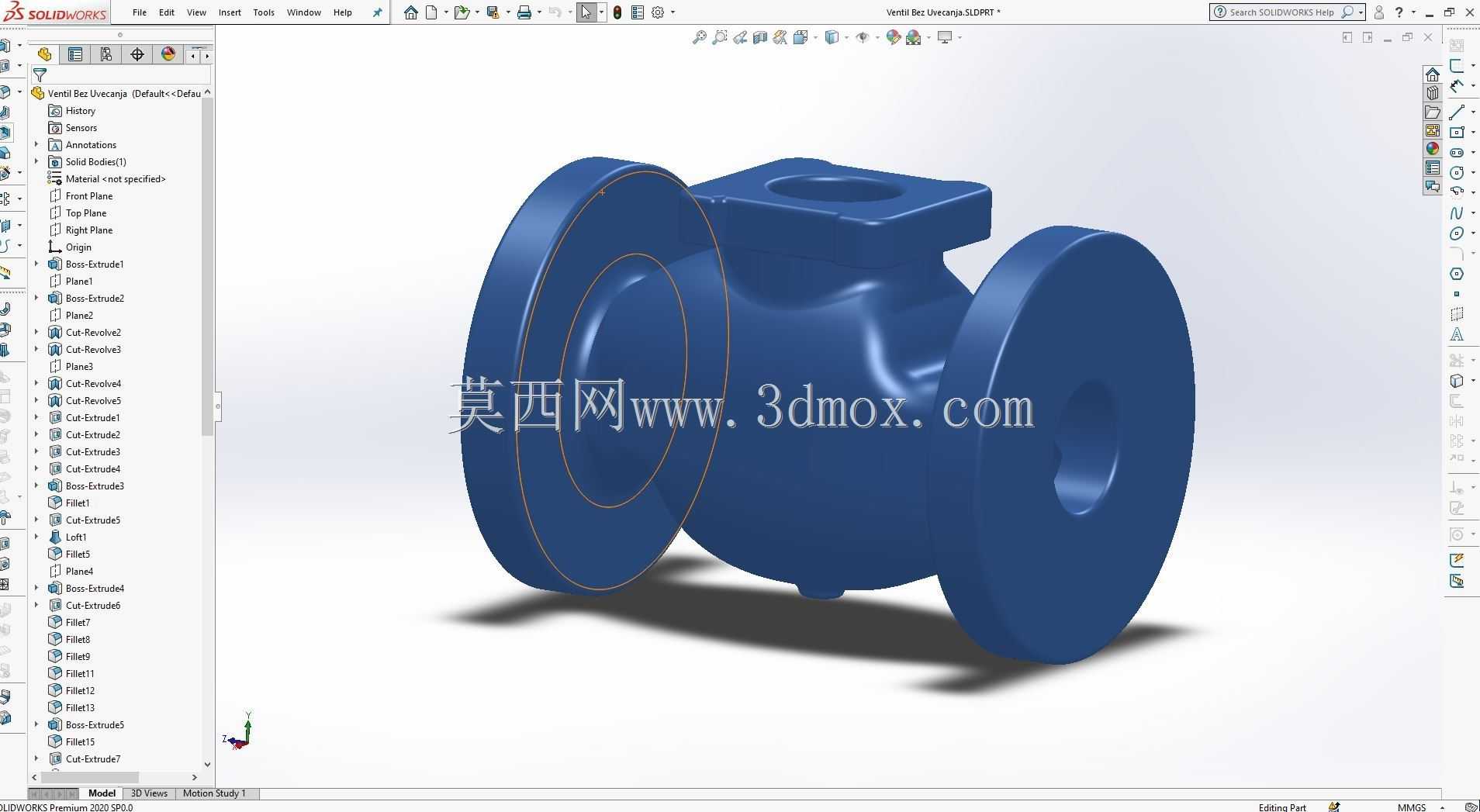

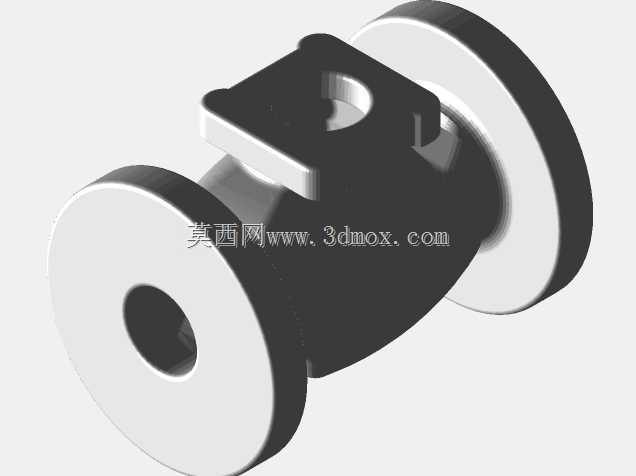

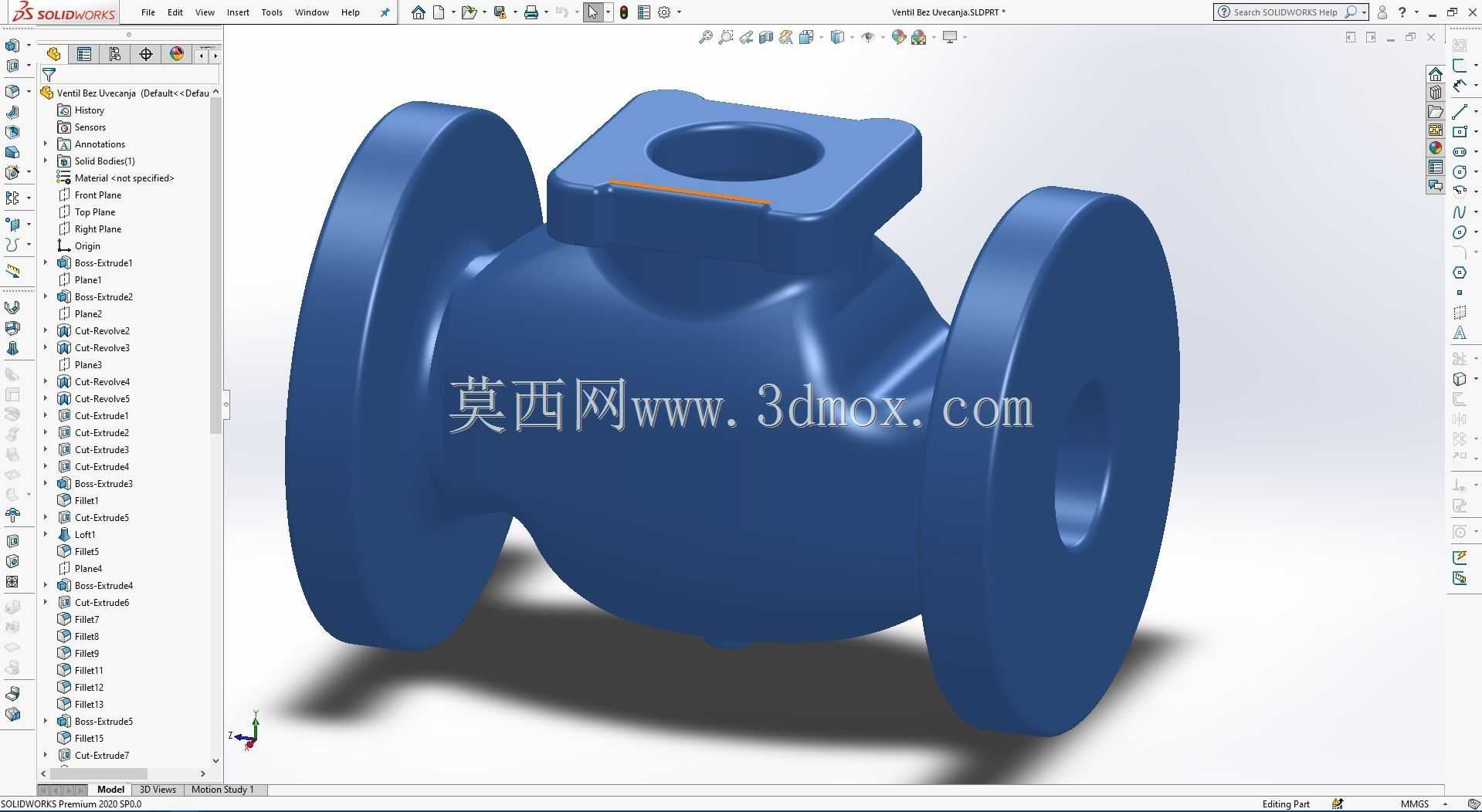

　　该构件为工业管路系统中典型的法兰连接式铸造阀壳，整体采用一体铸造成型思路，主体承担介质流道承载、阀内件安装定位以及外部管路对接三项核心功能。阀体左右两端设置同轴圆形法兰盘，法兰端面预留均匀分布的螺栓孔位，安装时通过螺栓与上下游管道法兰压紧密封垫片，实现管路的刚性连接与介质密封，这种法兰连接形式在中低压给排水、化工流体输送、蒸汽管网以及暖通动力管线中应用十分广泛，相比螺纹连接更适配大口径、较高压力等级的管路场景，后期检修拆解也更为便利。阀体顶部设置方形凸台结构，凸台中心开设通孔并预留加工余量，用于装配阀盖、阀杆密封组件以及驱动执行机构的连接支座，凸台四角的加厚区域可承受阀盖螺栓预紧力，

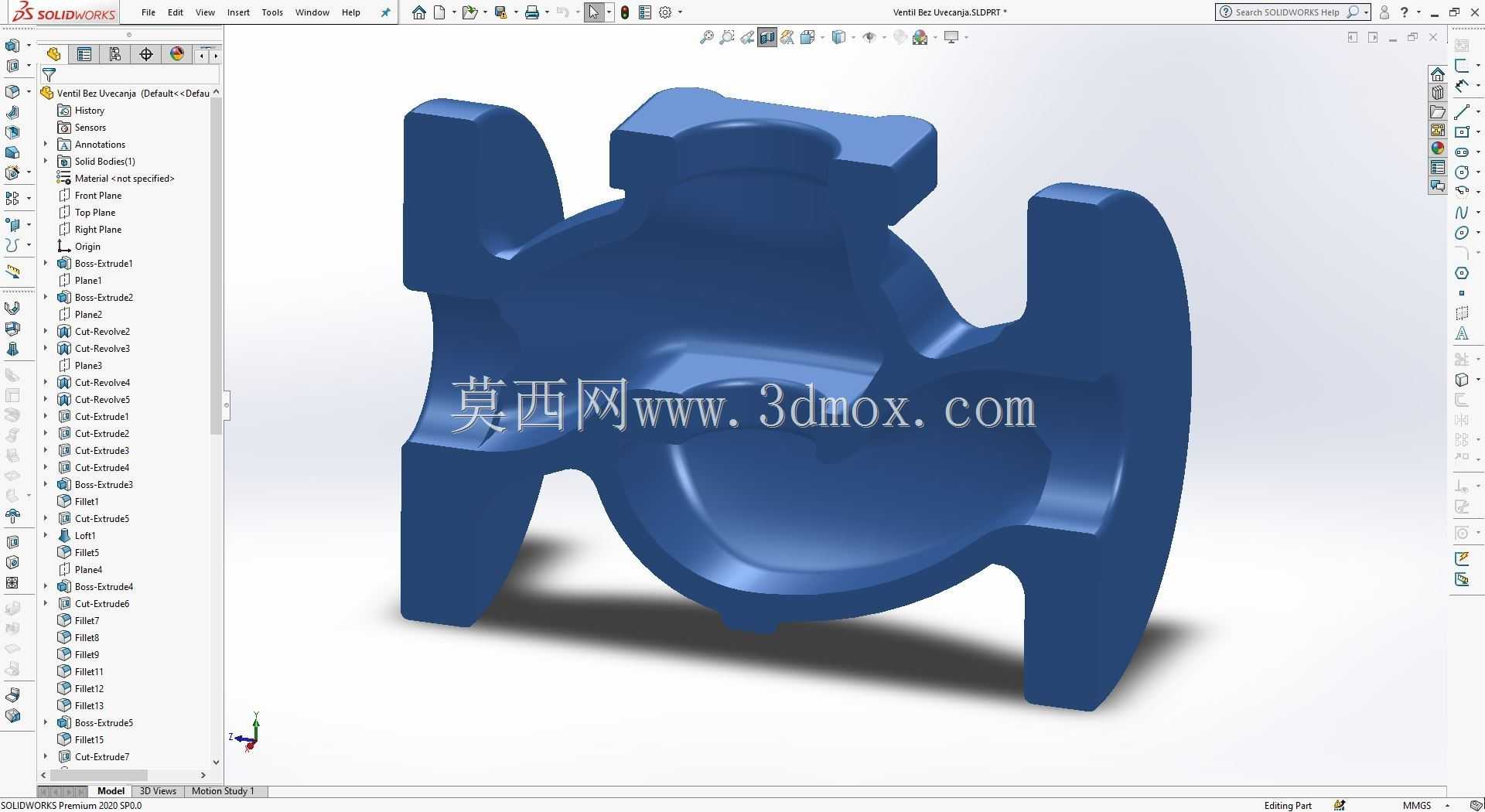

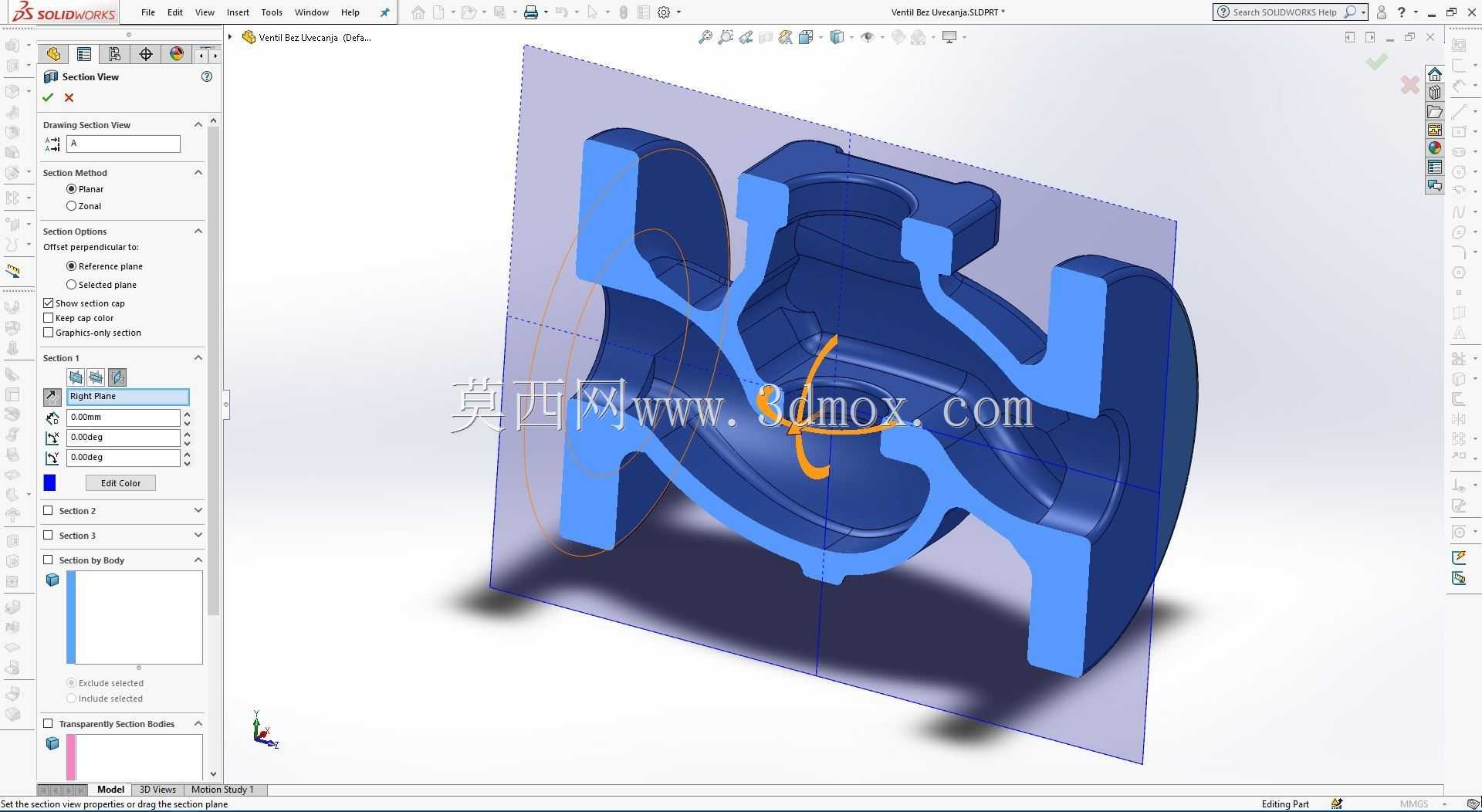

　　避免运行过程中因内部介质压力波动造成连接面变形渗漏。阀体内部为贯通式中空流道，流道在中部腔体位置扩径，形成容纳阀芯、阀座的启闭工作腔，介质从一侧法兰入口进入腔体，经阀芯控制通流面积后从另一侧法兰出口流出，通过阀杆带动阀芯升降或回转，即可实现管路介质的截断、接通以及流量调节。从结构设计角度看，阀体外部轮廓在流道转折与承压较高的区域均设置圆滑过渡壁厚，避免铸造过程中出现金属液充型不畅、局部缩松等缺陷，同时降低承压状态下的应力集中风险；法兰盘与筒体交接位置设置加强圆角，顶部安装凸台与主腔体之间采用渐变加厚结构，既保证整体刚性，又避免不必要的材料冗余。建模过程中需重点控制两端法兰的同轴度、法兰密封面与流道轴线的垂直度，

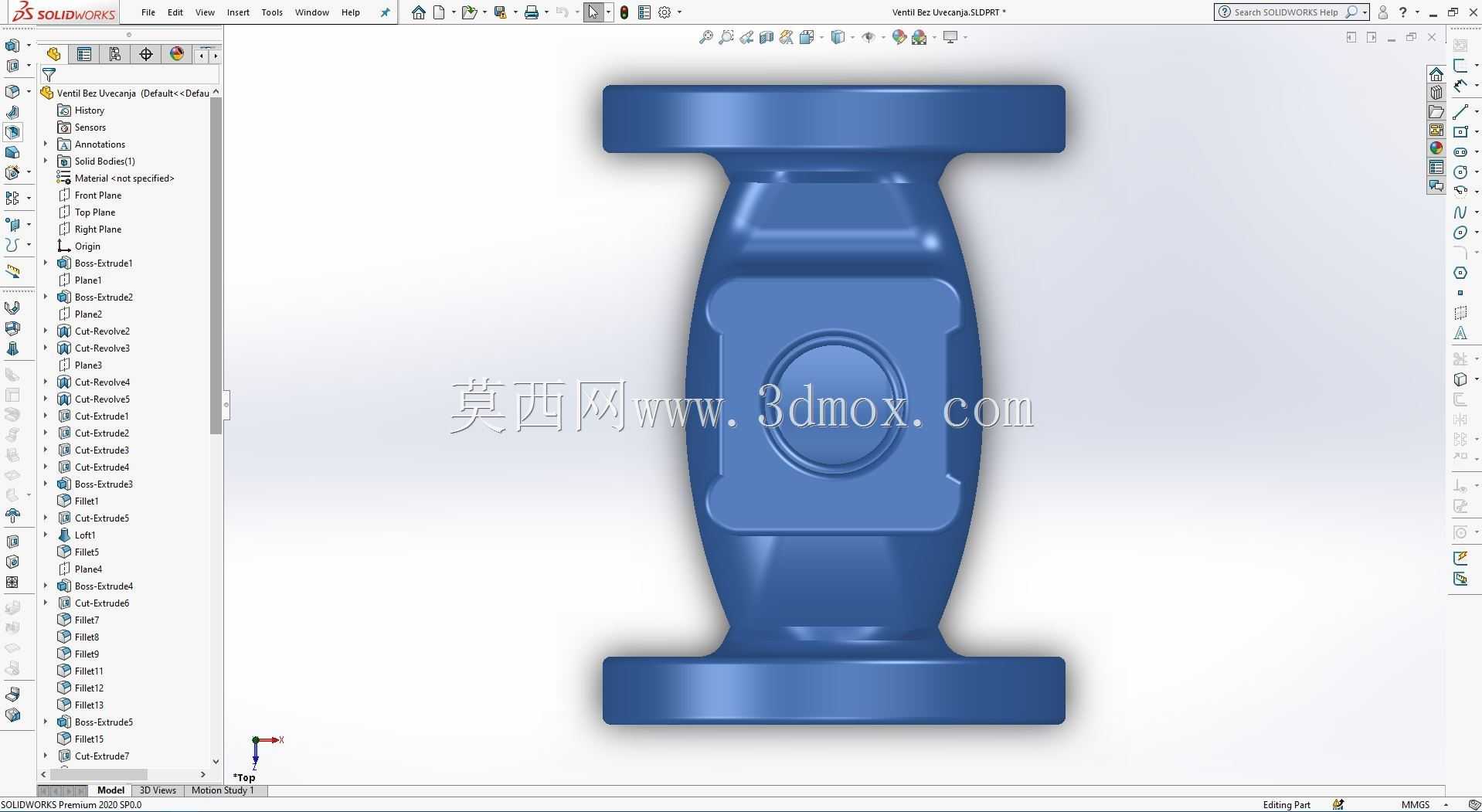

　　以及顶部阀杆安装孔与阀芯腔体的位置度，这些尺寸直接影响后续阀内件装配后的启闭同轴性和密封可靠性。外形边界方面，两端法兰外径大于主筒体直径，形成管路安装时的径向最大轮廓，设计排布管线时需在法兰外侧预留螺栓穿装与扳手操作空间，阀体顶部凸台向上延伸，需预留阀盖、手轮或气动执行机构的安装与操作高度，阀体底部的小型支撑凸点可在铸造、机加工及装配工位上提供稳定支承。该类阀体铸件通常先经砂型铸造成坯，再对流道密封面、法兰端面、顶部安装孔等关键部位进行二次机加工，建模时区分铸造毛坯面与机加工面的余量分配，能够为后续工艺编制提供直接参考。在管路选型配套中，该阀壳结构可适配闸阀、截止阀等多种启闭形式的内部组件，通过更换阀芯、阀座及密封件，即可满足水、蒸汽、油品等不同介质的输送控制需求，整体结构兼顾承压强度、铸造工艺性与现场安装维护便利性。
