可调式显示器悬臂支撑支架结构设计

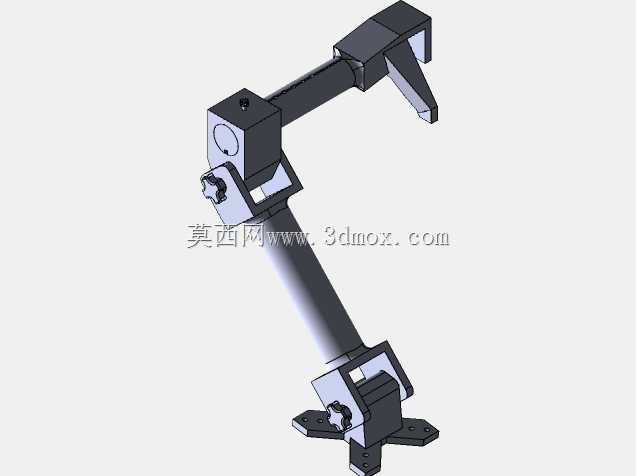

　　这套支撑结构面向工位显示终端的安装与姿态调节需求，整体采用多段悬臂串联的布局，把承载端、调节关节和固定基座分成三个功能明确的区域。末端夹持件用于夹住显示器边框或背部安装位，夹口做成开口叉形并配合压块，能够适应不同厚度的显示设备；靠近末端的第一节关节承担俯仰与转角调整，关节侧面设置锁紧旋钮，操作人员在屏幕高度、视线角度确定后可直接锁死，避免长期使用中出现下垂。中段臂体采用矩形截面杆件，截面方向兼顾抗弯和抗扭，杆件长度决定屏幕相对安装基面的伸出范围，在工位布局中可以让显示器越过桌面边缘、设备台面或检修区域，使屏幕停留在操作者正前方，而不必把显示终端直接固定在狭小的操作面板上。靠近基座的下部关节同样具备回转和俯仰自由度，关节座通过多颗紧固件与底部安装板连接，安装板上预留孔位，既可以固定在水平台面上，也可以适配竖向立柱、设备侧壁或集成控制柜的预留安装面。

　　从实际使用场景看，这类支架常见于产线工位、检测台、调试机柜、医疗辅助设备旁以及小型操作台。现场往往没有足够空间放置独立显示器底座，键盘、操作按钮、工件或检测仪器又会占据台面，悬臂结构能够把显示屏幕抬升到视线高度，同时把支撑落点转移到台面后侧或侧边，减少对作业面的侵占。多关节设计还允许同一台显示器在不同站位之间共享：正面调试时屏幕朝向操作者，侧面维护时松开旋钮将臂体旋转到维护通道一侧，检修完成后再复位，不需要反复拆装显示器。

　　建模时需要重点表达各关节的旋转轴线和锁紧关系。上部关节、中部臂杆和下部关节并非简单堆叠，而是通过轴线交错形成空间调节能力；水平回转负责改变屏幕方位，俯仰关节负责改变视角，臂杆长度则决定工作半径。关节处的旋钮、压块和铰接孔要保留装配间隙，避免在三维结构中把运动件做成完全干涉的实体。末端夹爪的开合方向、接触面和限位边也需要清楚体现，因为这部分直接决定显示器安装后的稳定性。基座安装板的孔位间距、板厚和加强折边属于安装边界，选型时应核对台面厚度、螺栓穿过空间以及基座周围是否存在管线遮挡。

　　外形上，整套支架以深色金属构件为主，臂杆直线段与方块形关节座形成明显的层次。关节座外侧保留旋钮和连接螺钉，既方便装配，也便于后期维护时调整阻尼。臂杆与关节连接处设置加强块，减少悬臂受载时在焊缝或螺钉位置产生的应力集中。末端夹持部分没有采用复杂曲面，而是以规则板件拼合，便于钣金加工、铣削加工或型材改制。

　　在结构校核思路上，显示器载荷会以偏心弯矩形式传递到各关节，越靠近基座，弯矩和回转阻力要求越高，因此下部关节座尺寸更大，安装板接触面积也更宽。中部臂杆的截面高度不能只按拉伸受力考虑，必须关注末端屏幕前倾时产生的弯曲变形；若屏幕重量较大或臂长较长，应增加杆体截面、缩短悬伸或在关节处增加摩擦锁紧面。旋钮锁紧力则要与关节孔径、摩擦片面积匹配，过紧会造成调节困难，过松则无法保持姿态。

　　该模型对支架类产品设计的参考价值在于，它完整呈现了从夹持端、悬臂段到固定基座的传力路径，也展示了多自由度支架在紧凑工位中的布置方式。结构设计人员可以在此基础上细化标准紧固件、增加走线槽、更换快装板，或根据屏幕重量调整臂杆截面与关节尺寸，使其适配不同的显示终端安装场景。
