车间长型材周转转运包装台车

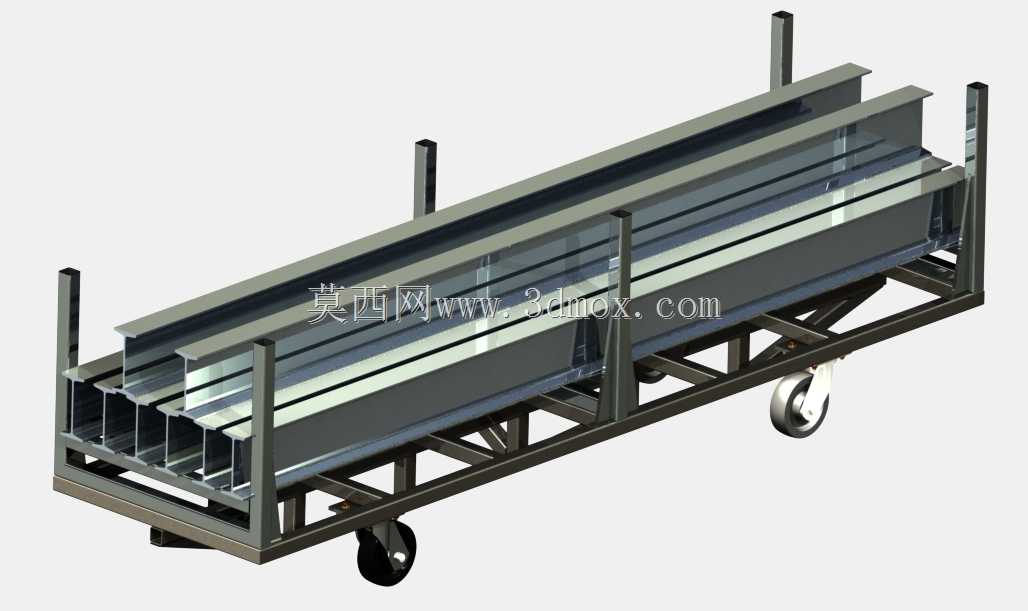

　　这款台车的结构围绕长条形金属型材的厂内转运、工序间暂存与出厂包装工位需求展开，日常在铝型材下料工段、钢结构加工车间、门窗型材组装线这类场景中使用，用来替代原先零散垫木堆放、普通平板叉车转运的作业方式，避免长型材在拖拽、叠放过程中出现表面划伤、端面磕碰变形的问题。车体主承载框架采用矩形钢管焊接成型，整体长度适配常规6米定尺型材的装载边界，框架宽度方向预留了多根型材并排码放的空间，底盘下方布置四根工业脚轮，其中两轮为定向行走轮、两轮为带刹车的万向转向轮，在车间通道推行时转向灵活，停靠在工位旁时踩下刹车即可固定车体，不会因为取放型材的侧向推力出现溜车。承载面没有采用整面封板的设计，而是用多道横向承托梁配合纵向限位挡杆，

　　长型材沿车体长度方向顺向摆放，承托梁的间距经过排布，不会让6米长的型材在两支点之间出现过大的悬弯弯折，薄壁厚的型材堆放后也不会产生永久塑性变形。车体四周竖立的多根立式挡柱是核心限位结构，挡柱位置避开型材取放的作业路径，沿车体两侧和两端分布，当型材叠放到额定堆放高度时，侧向挡柱可以约束整摞型材不会在台车启停、转向时向侧面滑移滚落，两端的挡柱高度高出型材堆放顶面，即便推行过程中遇到路面小坡度、车间过门坎的颠簸，型材也不会从车体两端窜出。设计阶段首先核算了底盘的载荷分布：长型材的重量沿车体长度方向均匀施加在各道承托梁上，框架主梁的截面选型按满载均布载荷做抗弯校核，焊接位置避开应力集中的拐角，底盘下方额外加焊斜向支撑筋，

　　把脚轮安装座的集中载荷分散到整个框架上，避免长期重载后底盘出现下挠变形。脚轮的安装支座采用加厚钢板焊接在底盘纵梁下方，安装孔位预留了更换不同规格脚轮的余量，后期如果需要适配防静电车间、洁净车间的使用需求，可以直接替换成防静电橡胶轮或者聚氨酯静音轮，不需要改动主框架结构。车体的整体高度控制在人工取放型材的舒适作业区间，操作工站在车体侧面就可以直接抬取最上层的型材，不需要弯腰从过低的货位搬抬，也不需要登高从过高的堆垛取料，配合工位旁的吊装带、轻型悬臂吊使用时，台车停靠在吊装作业半径内，型材直接从台车上吊转到加工设备上料位，中间不需要二次倒运。外形边界上，车体的总宽度小于车间常规主通道的通行宽度，两台台车会车时也能顺畅通过，

　　立式挡柱的最高点低于车间厂区内常见的消防管线、车间门洞的下沿高度，推行转运过程中不会出现刮碰管线的问题。承托梁的上表面可以根据转运型材的表面防护需求加装橡胶垫层或者尼龙衬条，针对表面要求高的阳极氧化铝型材、喷涂型材，硬钢承托面和型材之间加软质垫层，完全避免转运过程中产生划痕。台车空载时可以多台叠摞收纳，框架底部的预留间隙和脚轮位置匹配，空车存放时占用的车间仓储面积极小，不会像固定料架一样长期占用工位空间。和普通平板推车相比，这款台车没有额外设置复杂的升降、夹紧机构，整体结构全部为焊接钢结构加标准脚轮，日常维护只需要定期检查脚轮转动顺滑度、挡柱焊接位置是否出现开焊，车间内的常规维保人员就可以完成检修，不需要专门的备件储备，非常适合多频次、短距离的长型材厂内流转作业，从下料工序产出的定尺型材直接码放在台车上，整车推到钻孔、铣削加工工位，加工完成的成品型材再码放回台车，直接推到包装工位完成打包装车，整个流转过程中型材始终保持有序排布，不会出现混料、散料的情况。
