带式布料铺平输送作业装置结构设计

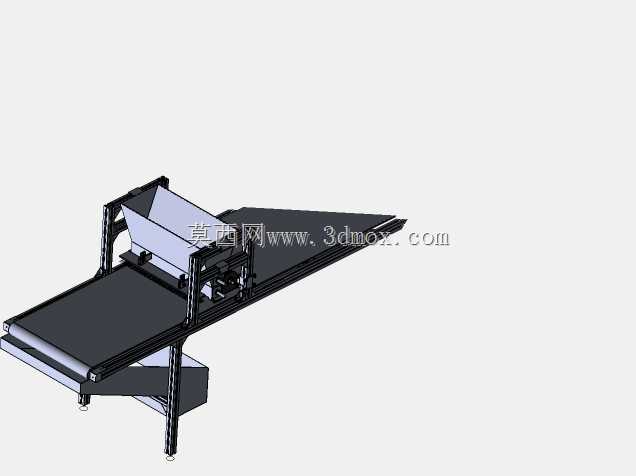

在建材预制、散料分装、食品原料预处理这类需要均匀布料的生产场景里，散料从料仓下落时往往存在堆积厚度不均、落料范围不可控的问题，很容易导致后续工序出现压实度不一致、计量偏差、物料溢出等问题，这款铺平输送装置正是针对这类工况痛点做的结构设计。从整体布局来看，装置采用倾斜布置的平皮带作为主输送载体，进料端上方设置带挡边的受料斗，斗体出口与皮带面预留可调高度间隙，可根据散料粒径、目标铺料厚度调整闸板高度，控制单次落料的料层厚度，避免瞬间落料过载导致皮带打滑。受料斗下方靠近出料端的位置设置多组平行排布的刮平辊组件，辊面与皮带面平行，安装高度可通过两侧的腰型孔做上下微调，当皮带携带散料经过刮平辊下方时，高出设定厚度的物料会被辊体阻挡并向两侧摊开，确保整个皮带幅宽范围内的料层厚度保持一致，不会出现局部堆高的情况。机架部分采用标准矩形钢管焊接成型，支腿底部设置可调脚杯，可适应安装地面的不平整工况，调整整机水平度避免皮带跑偏，同时支腿的高度可根据上下游设备的对接高度做定制化调整，满足不同生产线的布局衔接需求。皮带驱动端采用减速电机直连驱动辊的传动方式，减少中间传动环节的功率损耗，驱动辊表面包胶处理，增大与皮带之间的摩擦力，避免重载输送时出现打滑丢转的问题，从动端设置螺旋张紧机构，可在设备运行一段时间皮带出现松弛后，调整张紧行程保证皮带张紧度合适。皮带两侧设置高度略高于料层的挡边，防止散料在输送铺平过程中从皮带侧边洒落，减少物料浪费与现场清理工作量。设计过程中重点考虑了散料的流动特性，受料斗的内壁倾角设置为大于散料自然安息角的角度，避免物料在斗内搭桥结块，保证落料顺畅，同时刮平辊的转速与皮带输送速度做匹配设计，不会因为辊体转速过快带起物料产生扬尘，也不会因为转速过低导致刮平阻力过大增加电机负载。安装边界方面，整机沿输送方向的长度可根据实际铺料行程需求做分段拼接，宽度方向根据目标铺料幅宽设置对应尺寸，设备两侧预留足够的维护空间，方便日常检查皮带磨损情况、调整刮平辊高度以及清理散落物料，不需要额外拆除周边附属结构即可完成常规维护作业。在实际应用中，这类装置可直接对接料仓出料口，将散料均匀铺平后输送至下一道压实、计量或者裁切工序，相比人工摊料的作业方式，料层厚度一致性可控制在较小误差范围内，同时大幅降低一线操作人员的劳动强度，减少散料输送过程中的撒漏损耗，适配颗粒状、粉状等多种流动性较好的散料铺平输送作业。
