苹果6S腕表金属表壳精密结构造型

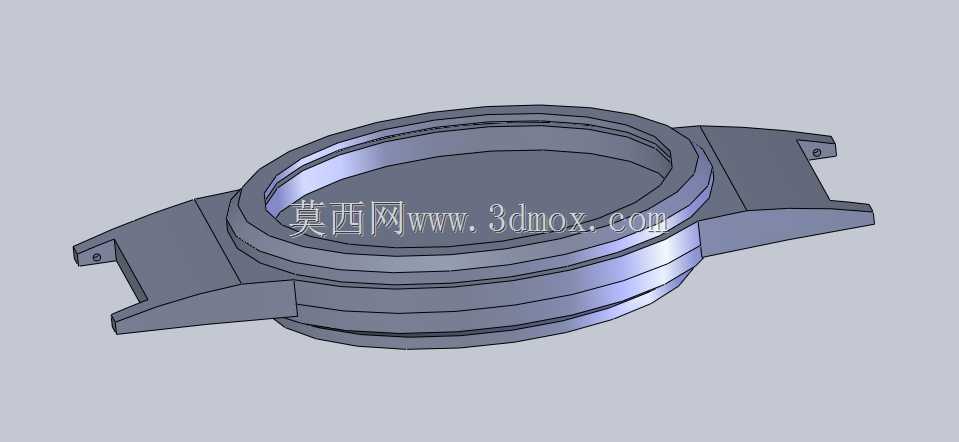

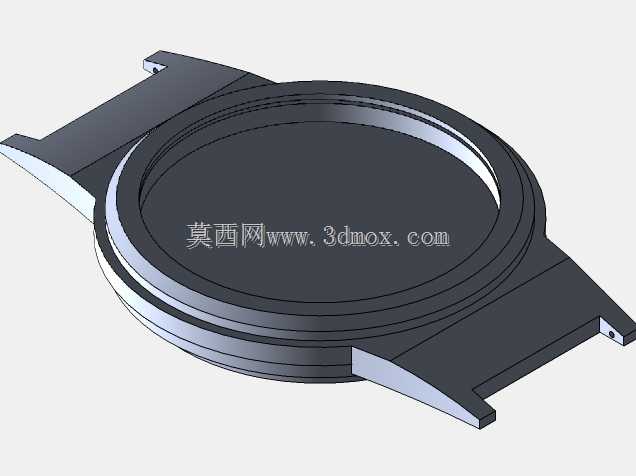

　　该套三维结构围绕智能腕表的核心承载壳体展开，整体采用一体化金属表壳的构型思路，主体为环形中空腔体，两侧延伸出对称的生耳连接支耳，用于匹配表带的装配固定。从实际穿戴设备的落地场景来看，这类表壳是智能腕表整机的骨架部件，内部需要容纳主板、电池、触控显示模组、心率传感组件以及密封防水胶圈，外部同时承担外观装饰、磕碰防护、按键定位与表带连接的多重作用，在消费电子穿戴产品的结构开发中属于精度要求较高的外观结构件。

　　建模过程中优先完成了主体环形腔体的回转特征搭建，表壳外圈设置多圈阶梯环槽，靠近顶面的环槽用于嵌入表镜与防水密封圈，中层环带做亮面倒角过渡，既可以在后续CNC加工中形成高光切边的外观效果，也能规避直角棱边在日常佩戴中磕碰崩边的风险；底部的环形台阶则用于装配底盖与传感视窗，台阶处预留均匀的胶层容纳间隙，保证点胶密封后底盖与壳身端面齐平，不会出现凸起硌手的问题。壳身内腔的轮廓按照内部元器件的堆叠边界做了避让设计，内壁保留均匀的壁厚，既避免壁厚过薄导致加工变形、装配时受力开裂，也不会因为壁厚过大挤占内部电池与主板的布设空间，在结构强度和内部容积之间做了平衡。

　　两侧的支耳采用和主壳身一体化延伸的构型，支耳末端开设同轴的生耳通孔，孔位的同轴度、支耳之间的内间距都严格对应标准表带的安装尺寸，支耳根部做了大圆角过渡，分散表带拉扯时的应力，避免长期佩戴弯折后根部出现断裂。支耳的下表面做了贴合手腕弧度的斜度处理，当腕表佩戴在手腕上时，支耳不会向上翘起硌压皮肤，能够和腕部曲面自然贴合，提升长时间佩戴的舒适度。

　　从加工落地的角度考量，该壳体的构型适配不锈钢或者铝合金的CNC铣削加工，所有外露棱边都做了C角或者R角过渡，没有出现清角不到位的死角，刀具可以沿着环带轨迹走刀完成精加工；内腔的拐角处预留了刀具半径对应的圆角，不需要后续额外做电火花清角，能够有效缩短加工工序。壳体的装配边界经过校核：顶部表镜安装槽的尺寸公差可以控制在小间隙配合范围，密封圈压缩量设定在合理区间，既可以满足日常洗手、淋雨的防水要求，也不会因为压缩量过大导致表镜装配后出现应力发白。底盖的安装台阶和壳身的同轴度保持一致，传感视窗的开孔位置正对腕部皮肤，保证心率检测模块的信号采集不会被壳体遮挡。

　　在结构验证阶段，可以将该壳体模型导入整机装配环境，逐一核对主板定位柱、电池避让腔、按键开孔、充电触点开口的位置关系，提前排查元器件和壳身的干涉问题；同时也可以基于该模型做有限元受力分析，模拟表壳从日常佩戴高度跌落至硬质地面的受力状态，验证环体和支耳根部的结构强度，针对应力集中的区域微调壁厚和圆角大小。这类表壳结构既可以用于传统石英腕表的金属外壳改装，也可以适配智能穿戴设备的样机开发，从外观曲面到内部安装位的完整建模，能够直接为后续的加工编程、装配干涉检查、密封结构设计提供准确的三维依据，减少从设计到打样过程中的反复修改成本。
