多层开放式磁盘收纳置物架结构

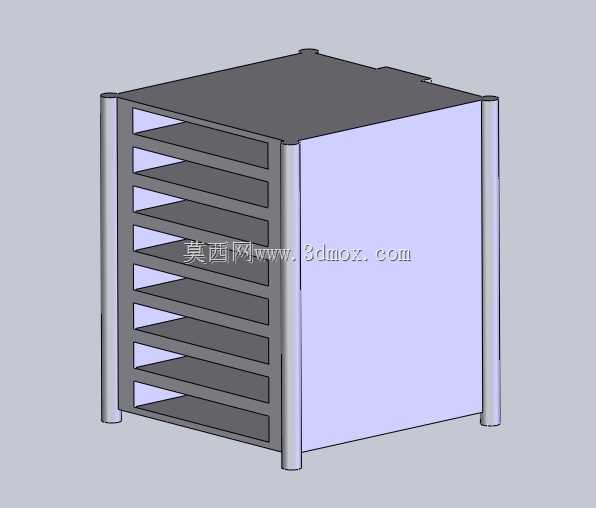

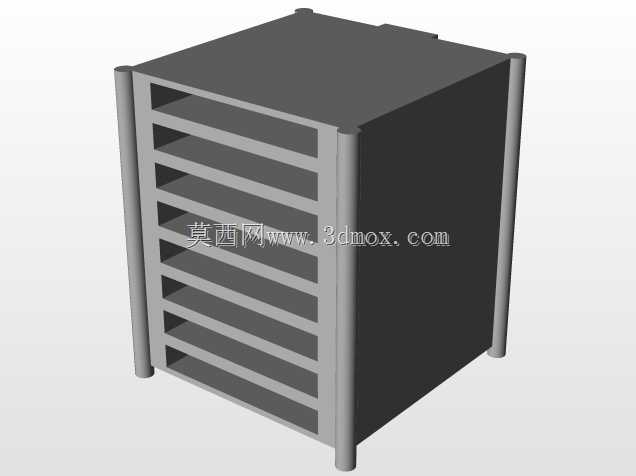

　　该结构面向桌面级存储介质集中存放场景，常见于小型工作室、维修工位、数码配件管理区以及家庭办公环境，用来有序放置硬盘、光盘盒、资料盘片或相近厚度的扁平物件。设备主体采用立方体框架思路，四周由四根竖向立柱承担支撑，立柱沿四角布置，使整体受力路径直接从层板传递到底部接触面，避免单侧悬挑造成的晃动。前面设置多层平行插槽，后部与侧面通过封板形成限位，物件从正面推入后，由上下层板之间的间隙约束高度，侧板限制横向位移，拿取时可沿水平方向抽出，适合频繁检索和分类管理。

　　从实际使用角度看，磁盘类存储介质最怕叠压、磕碰和随意堆放，多层分格能够把单片或单盒介质独立隔开，减少表面摩擦，也便于按项目、年份、容量或用途进行分区。架体前部保持开放，不需要门扇或额外锁扣，使用者站在工位前即可快速识别盘片边缘标签；后侧封闭则可以防止物件推过头，从后方掉落。顶部平面保留为完整台面，可临时放置标签纸、记号笔或待归档介质，使收纳架不仅是存储单元，也能承担小型整理台的作用。

　　外形上，结构接近方正箱体，宽度、深度和高度比例紧凑，适合放在桌面、柜内或货架格中。四角立柱略向外突出，形成稳定的支撑边界，同时在搬运时提供握持位置。层板间距按扁平存储物的常见厚度设计，前部开口高度兼顾取放间隙和堆叠密度；若用于不同厚度物件，可在后续设计中调整层板数量或间距。底部层板离支撑面保留少量距离，能够减少桌面污渍、轻微积水对最下层介质的影响，也方便整体推移时避开不平整表面。

　　建模时应重点处理层板与侧板、立柱之间的连接关系。若按钣金件加工，可将侧板、顶板和层板拆分为薄板零件，通过折弯边、翻边或焊接形成刚性箱体；立柱可采用圆管、型材或包角件，既增强边角抗碰撞能力，也让外观更规整。层板前缘建议增加折边或压筋，以提高薄板承重能力，防止放入介质后出现下挠。侧板与背板不必完全厚重，主要作用是限位和封闭，可通过折弯边提升自身刚度；顶板则需要较完整的平面度，以保证临时放置物件时稳定。

　　安装边界方面，架体占用空间主要由外框立方体决定，前方需要预留抽拉距离，桌面布置时不应紧贴键盘、显示器支架或其他高使用频率物品。后方虽然封闭，但若放置在靠墙位置，仍建议保留少量间隙，便于清洁和避免墙面摩擦。左右两侧由立柱形成最大轮廓，搬运或嵌入柜格时应以立柱外圆或外包角尺寸作为校核宽度。底部四个支撑点应尽量共面，若桌面存在轻微不平，可在柱脚处增加垫片或防滑垫，避免层架受力后摇摆。

　　结构细节上，多层隔板平行度会直接影响使用体验。若层板倾斜，盘片推入后可能自行滑出或卡滞；因此在装配设计中需要控制侧板上插槽或层板固定边的位置一致性。对于焊接方案，层板与侧板连接后应校正整体方正度；对于螺钉装配方案，则可在侧板上预设定位孔，通过孔位保证层间距。立柱与顶板、底板之间可采用端盖、角码或插入式连接，减少外露紧固件对外观的影响。

　　该类收纳架不承担重载仓储任务，设计重点不是极限承重，而是取放效率、介质保护和空间利用率。开放前部让视线直接到达每一层，封闭侧后形成安全边界，四角立柱提供抗冲击和支撑，多层隔板实现分类存放。整体结构简单、零件形态规则，适合进行钣金展开、型材切割或小型非标定制，也可根据存放物尺寸调整为光盘架、硬盘架、文件盘架或桌面样品陈列架。
