三星Galaxy手机防护外壳注塑结构

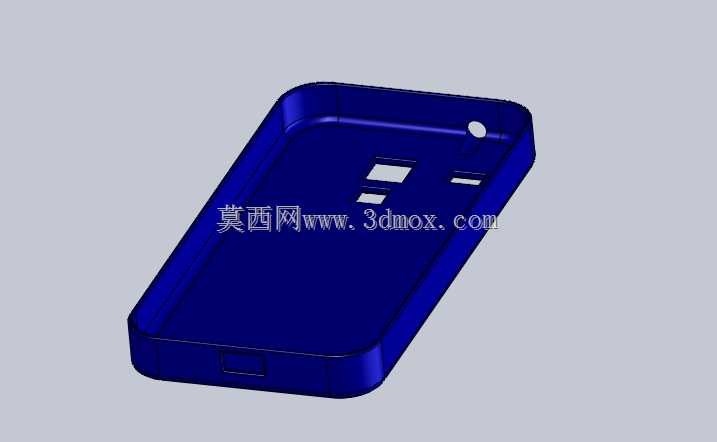

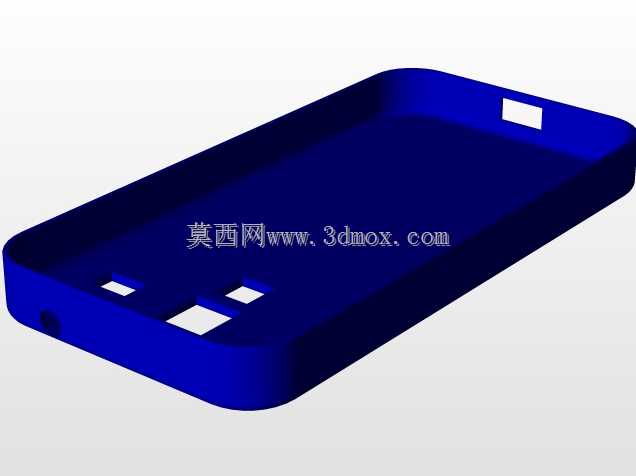

　　这款手机外壳结构面向消费电子防护配件的量产场景，采用一体式全包边壳体构型，整体轮廓贴合对应三星Galaxy机型的机身外边界，壳体周圈设置连续围边，围边高度覆盖手机侧边中框区域，装配后可在手机屏幕与背板外侧形成均匀的缓冲间隙，日常跌落时冲击力先经由壳体外缘传导分散，避免机身直接接触硬质接触面。壳体背板区域预留多组功能开孔，靠上方位置的圆形开孔对应手机后置摄像头模组，开孔边缘做小幅凸起围边设计，手机平放于桌面时摄像头镜片不会直接摩擦台面；背板中部的两组矩形开孔分别对应机身背部的扬声器出声位与闪光灯对位位置，开孔尺寸预留了装配公差余量，不会因壳体注塑成型后的轻微收缩变形遮挡出声通道或者补光光路。壳体下端围边处设置内凹的避让槽，

　　对应手机底部的数据充电接口，槽口宽度兼顾不同规格第三方数据线的插头插入边界，不用取下外壳即可完成插拔充电、数据传输操作；壳体侧边对应机身实体按键的位置做了一体化的凸起按键位，按键区域壁厚略薄于周边壳体，按压时具备合适的回弹力道，同时保留壳体整体的结构连续性，不会出现分体按键容易脱落的问题。从设计思路层面，这类薄壁塑胶壳体优先控制整体壁厚均匀性，全壳壁厚维持在1.2至1.5毫米区间，避免局部壁厚差过大导致注塑冷却过程中出现缩痕、内应力开裂问题，壳体转角位置全部采用圆角过渡，既消除塑胶件成型时的应力集中点，也能在磕碰时让冲击载荷沿圆弧面均匀扩散，不会在尖角位置出现应力断裂。壳体内侧周圈设置多道细微的定位凸筋，凸筋高度0.3毫米左右，

　　手机装入后凸筋紧贴机身侧边，既可以让壳体和机身之间保持稳定的预紧力，不会出现松晃异响，也能在壳体受外力挤压时让壳体和机身之间留存微量缓冲空隙，避免冲击力直接刚性传递到机身上。壳体的整体外形尺寸完全匹配对应机型的长宽外轮廓，长宽方向单边预留0.2毫米的装配间隙，既方便用户快速拆装，也不会因间隙过大导致壳体和机身错位；摄像头开孔的凸起围边高度比摄像头镜片高出0.5毫米，屏幕侧的围边高度比手机屏幕表面高出0.4毫米，手机正反两面平放在平面上时，屏幕和摄像头都不会直接接触接触面。这类外壳结构既可以作为软胶注塑防护壳的开发原型，也可以在此基础上追加表面纹理、防滑侧边、挂绳孔等扩展结构，适配日常通勤、户外作业等不同使用场景下的手机防护需求，

　　结构上没有复杂的侧向抽芯结构，模具结构简单，量产成型周期短，成型后不需要大量二次加工即可直接投入装配使用。壳体各个开孔的位置度公差控制在0.1毫米以内，批量生产时不会出现开孔错位、遮挡机身功能部件的问题，内侧的定位凸筋沿壳体长度方向对称分布，装配时受力均匀，不会出现单侧卡紧、拆装费力的情况。
